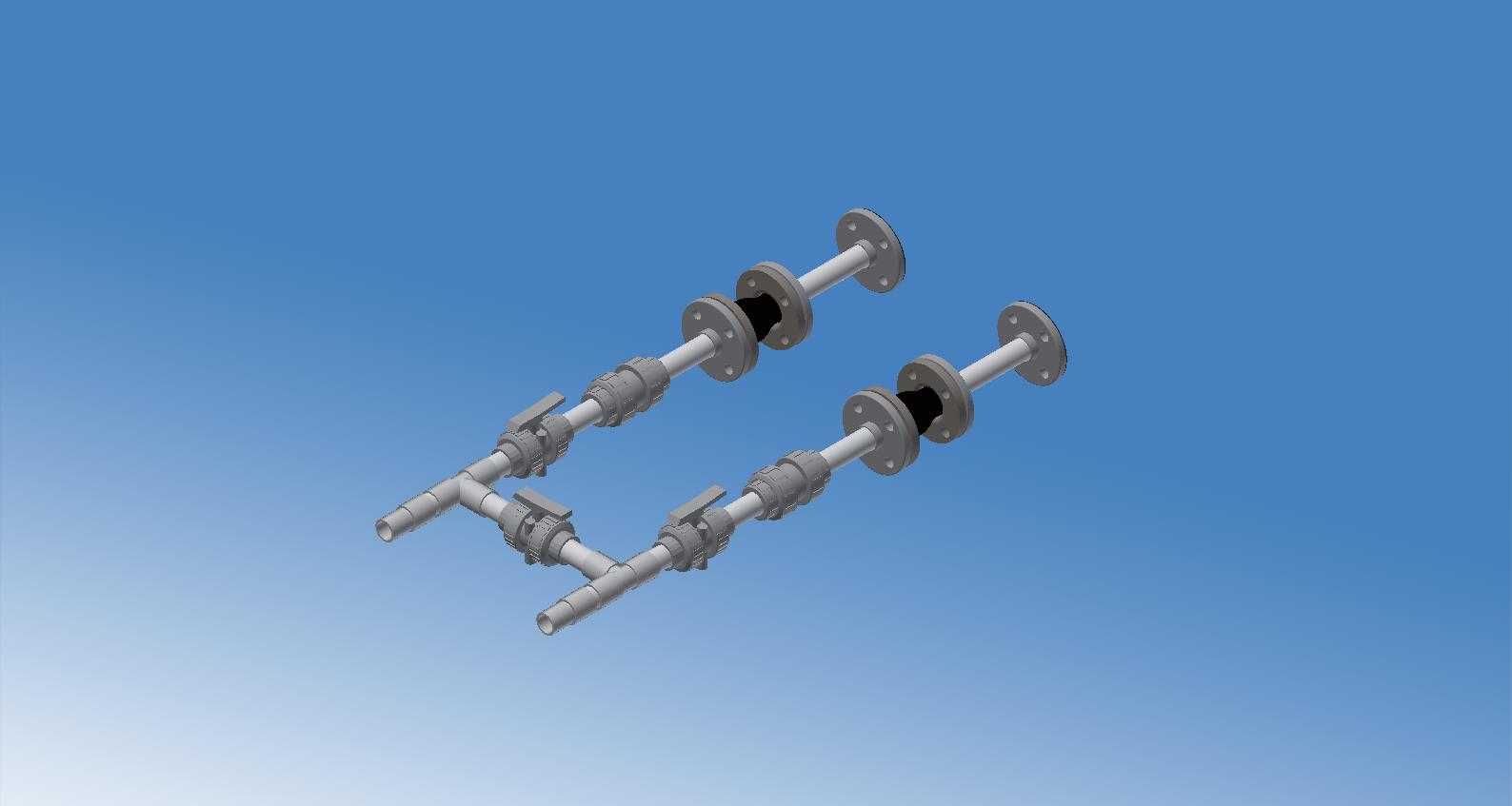

机床双路供液冷却管路集成结构

　　这套管路总成面向金属切削加工工位的冷却介质输送需求搭建，整体采用两组并行排布的供液支路设计，可同时为机床加工区域的两个切削点位供给冷却介质，也可在单路检修时切换备用通路维持加工连续运行，适配普通车床、数控车床以及多工位组合机床上的刀具冷却、工件冲屑场景。从现场安装边界来看，管路两端配置标准圆形连接法兰，法兰盘面预留均匀分布的螺栓过孔，可直接对接机床主轴箱侧的冷却介质输出接口、切削液分流站的输出端口，安装时无需额外焊接转接法兰，法兰结合面可搭配耐油密封垫片，输送乳化液、低压切削液、清水类冷却介质时均可保证接合处无渗漏。

　　管路主体采用分段式金属直管搭配90度弯折管段拼接，管段之间通过带锁紧手柄的直通管接头串联，接头处的锁紧结构为快拆式设计，日常维护时无需动用管钳、焊接设备，手动扳动锁紧手柄即可松开管段连接，快速清理管路内部积存的切屑碎屑、淤积的切削液油泥，也可根据机床现场的布线空间，增减中间直管段的长度，调整整条管路的延伸跨度，避让机床床身的凸起结构、拖链排布路径以及电气走线槽。

　　两条并行支路的末端均做了斜切收口处理，出口方向可对准车刀刀尖、工件加工面，冷却介质从管口喷出时可形成稳定的柱状流，直接带走切削过程产生的大量切削热，同时高压液流可直接冲刷卡在工件沟槽、刀具排屑槽内的细碎切屑，避免切屑二次刮伤已加工表面。管路中部的多个锁紧接头同时具备角度调节能力，松开锁紧手柄后可转动相邻管段的相对朝向，在机床更换加工工件、调整刀具安装位置后，可快速调整末端喷口的喷射角度，无需整体拆卸整条管路。

　　设计阶段优先考虑了机床加工区域的恶劣工况：管路整体沿机床侧壁悬空排布，所有管段的壁厚选取兼顾刚性与轻量化，管内通液时不会因为介质压力产生明显晃动，喷射方向不会因为液流反冲发生偏移；管路所有外露金属部件均做了防锈处理，长期接触含水切削液也不会出现锈蚀起皮、碎屑脱落堵塞喷嘴的问题。两条支路的间距经过匹配设计，对应CA6140类普通车床的双刀架、双刀具安装位的布局，安装后两条管路不会和移动的刀架、溜板箱发生运动干涉，刀架全程纵向进给、横向走刀时，管路最低处与刀座顶部保留足够安全间隙，不会出现刮碰磨损。

　　在功能扩展层面，这套双路管路也可根据现场需求，在其中一条支路接入压缩空气接口，实现切削完成后工件表面的气吹清屑，另一条支路保留冷却供液功能，无需额外铺设第二套管路即可完成液冷、气吹两种工位功能的集成。管路的法兰安装孔位采用通用标准间距，除普通车床外，也可适配铣床、钻床的加工区域冷却改造，现场安装时只需核对法兰对接尺寸、管路总长度是否符合设备侧壁的安装空间，即可完成装配，管路的分段结构也支持在狭窄的机床内腔空间逐段拼接，无需提前整体穿管，大幅降低现场改造的安装难度。
