CA6140车床配套钣金电气控制箱体

　　在普通卧式车床的现场改造与配套设计中，电气控制部分的布置往往是最容易被忽视却又直接影响整机可靠性的环节。这套钣金电气箱正是围绕CA6140这类经典普通车床的电控需求展开，箱体采用薄金属板折弯、拼焊成型，整体呈长方体封闭式结构，用于容纳接触器、热继电器、熔断器、接线端子排以及主令控制元件，把强电走线与机床床身的切削液、铁屑、油污环境隔离开。

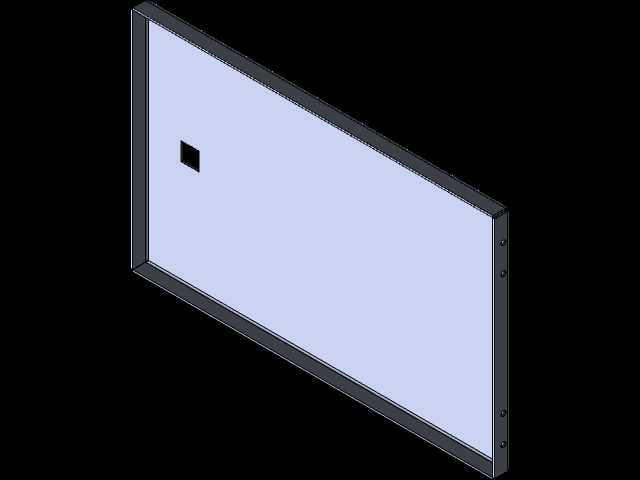

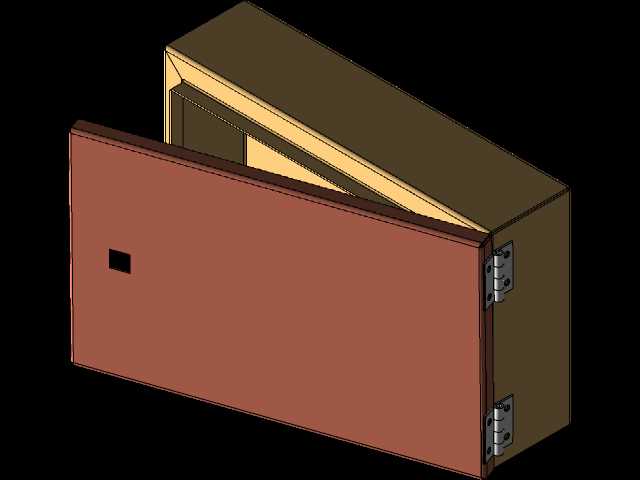

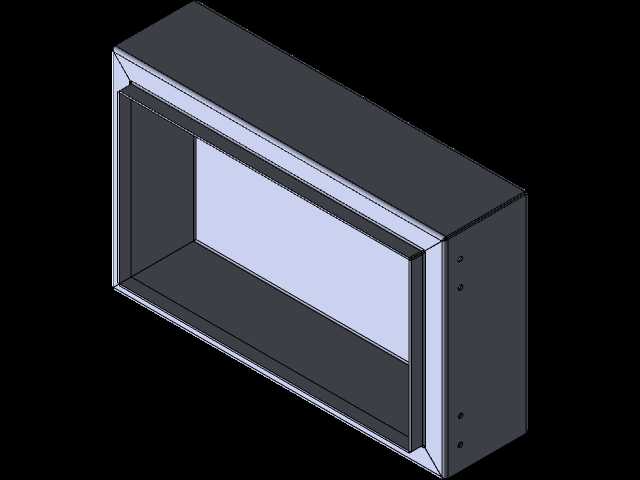

　　从结构思路上看，箱体没有采用复杂的曲面造型，而是遵循钣金件最朴素的工艺逻辑：侧板、背板、顶板与底板通过折弯边互相搭接，转角处保留焊接或螺钉连接的工艺余量；门板单独成型，通过两个外露铰链与箱体侧框相连，开门方向与现场操作习惯一致，检修时不需要完全拆下门板。门板正面预留了一个小方形开孔，这个位置通常用来安装按钮、指示灯或者锁具，具体孔位可以根据电气原理图的布置在门板展开图上二次调整。箱门与箱体之间留有均匀的配合间隙，闭合后能够遮挡大部分飞溅的冷却液和粉尘，若防护等级要求更高，还可以在折边内侧追加密封条。

　　安装边界方面，这类电气箱在车床上通常挂装在床身侧面或主轴箱附近的支架上，因此背板需要保持平整，并在合适位置预留安装固定孔或腰形孔，便于补偿焊接变形和装配误差。箱体的深度要兼顾内部元件的接线弯曲半径与外部通道空间：太浅会导致端子排后侧走线困难、门板关闭时压到导线；太深则会侵占操作者靠近溜板箱的空间，也增加钣金用料。设计时一般先按电气元件清单排布导轨位置，再反推箱体的宽、高、深，最后核对门板开启范围内是否与车床手柄、挂轮护罩发生干涉。

　　实际使用场景中，车床车间的振动、油雾和短时过载都对电控箱体提出要求。金属板外壳一方面提供机械防护，避免铁屑飞溅和工具碰撞直接损伤导线；另一方面形成连续的金属屏蔽与接地通路，有利于抑制接触器动作时的电磁干扰。箱体内部通常沿竖向布置DIN导轨，强电端子与弱电信号线分侧走线，进出线孔开设在底部或下部，以减少液体沿电缆流入箱内的风险。门板铰链的承载能力要计入按钮站、指示灯和线束重量，长期开关后不应出现下垂；铰链螺钉处设计成可微调结构，能在装配时校正门板与框口的平行度。

　　建模时需要重点表达钣金折弯系数、内R角、翻边高度以及焊接搭接关系，而不能只画一个外观方块。门板与箱体的配合面、铰链安装孔、门板开孔、背板固定孔都属于后续出工程图和车间加工的关键特征。箱体棱边采用小折弯半径，既保证外形挺括，又符合薄板折弯的最小弯曲半径要求；开口边缘增加折边或内翻边，可以提高薄板刚性，减少大面积平面在振动下的颤动和噪声。

　　对于机床改造人员而言，这种箱体的价值在于把零散电气元件整合为一个可整体安装、可集中检修的单元。布线完成后，维修人员打开箱门即可看到端子排与保护器件，故障排查路径清晰；箱门关闭后，车床外观保持整洁，操作人员也不易误触带电部位。围绕CA6140车床的安装空间进行尺寸校核时，还需同步考虑电缆桥架或穿线管的走向，使箱体进线口与床身走线槽对齐，避免现场临时割孔破坏防护性能。整体结构不追求花哨外形，而强调可加工、可装配、可维护，这也是机床附属钣金电控箱体在工程应用中的核心取向。
