CA6140车床中央漫画法兰连接结构件

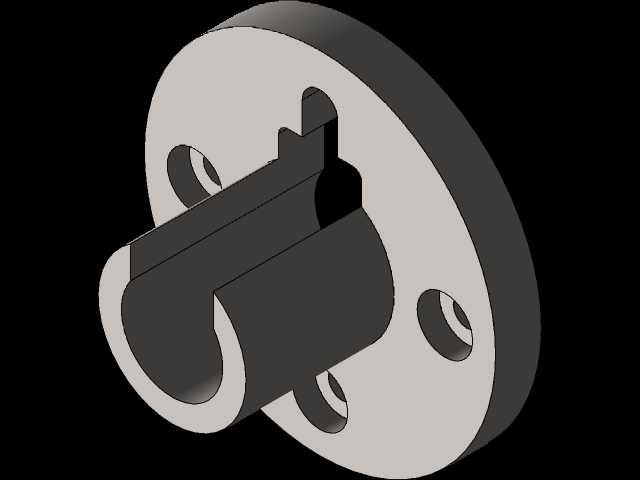

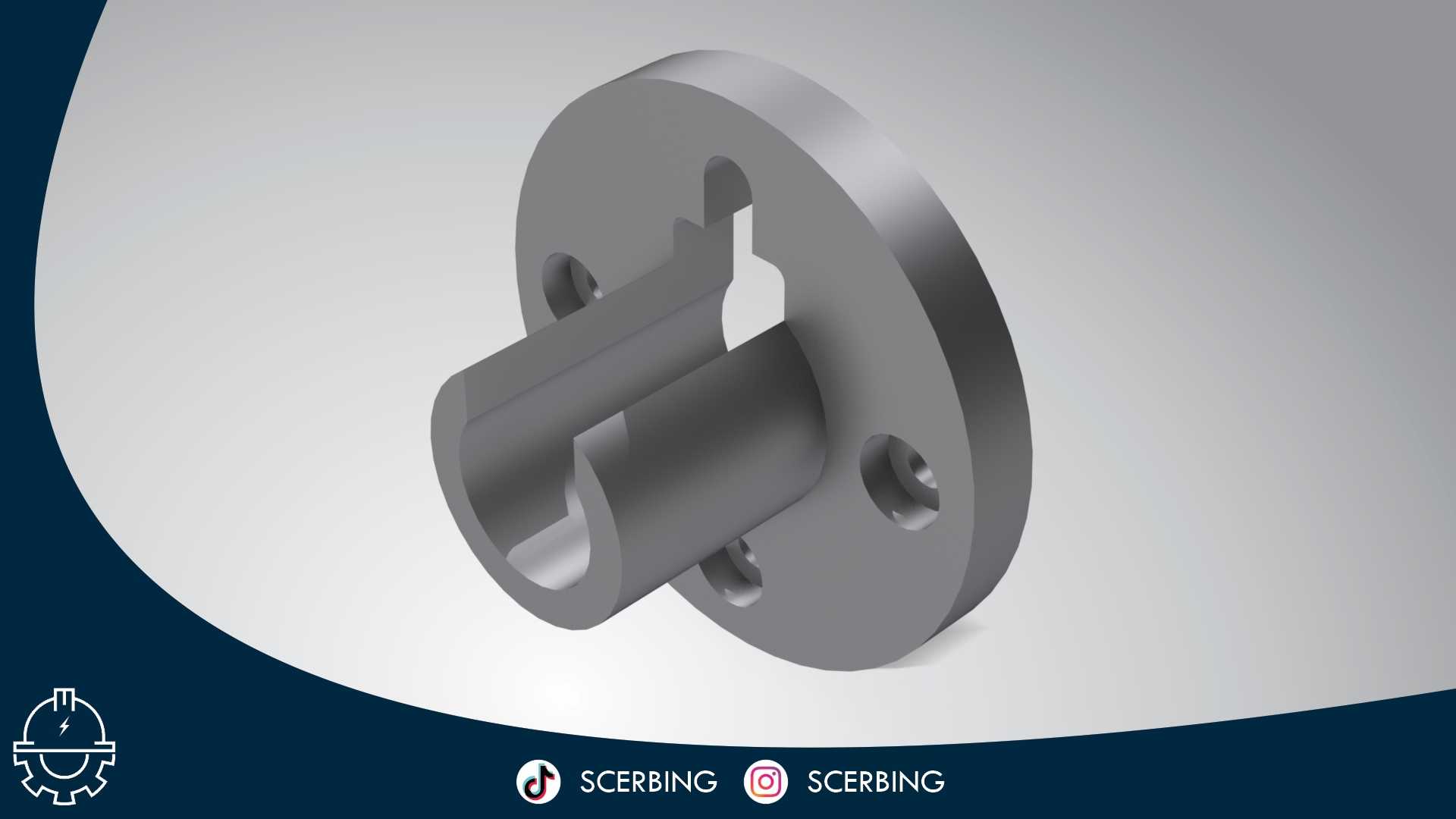

　　该结构件为CA6140普通车床主轴箱内部的核心连接承载部件，在车床的动力传递链路中承担着轴系定位、扭矩传递以及相邻组件安装基准的多重作用，日常工况下需要持续承受主轴运转带来的交变载荷与切削过程传递的振动冲击，因此结构设计上优先保障了刚性与装配同轴度的要求。从结构形态来看，零件采用带凸缘法兰的一体式轴套设计，法兰端面上均匀分布三个沉头安装孔，用于将整个部件固定在主轴箱的内壁安装基面，安装孔的位置度公差控制在0.02mm以内，确保装配后轴套部分的轴线与主轴回转轴线保持严格同轴，避免出现偏磨导致的运转异响与精度损失。轴套部分的内孔采用非对称的异形通腔设计，并非规则的圆形通孔，这一结构是为了匹配内部穿过的操纵机构杆件的运动轨迹，

　　预留出足够的摆动避让空间，同时在轴套侧壁开设了贯通的卡槽结构，用于嵌入定位销与内部的滑移齿轮拨叉组件配合，实现主轴转速档位切换过程中的拨叉轴向位置限定，避免拨叉在齿轮滑移过程中出现周向转动导致的档位脱开问题。在实际装配场景中，该部件的安装边界需要严格匹配主轴箱内部的预留空间，法兰盘的外径尺寸刚好卡入箱体预制的定位止口内，不需要额外的定位销进行二次定位，轴套部分的外圆与箱体支撑孔采用间隙配合，配合公差选用H7/h6，既保证装配过程的顺畅性，又能控制运转过程中的径向窜动量在允许范围内。设计过程中针对零件的受力分布做了针对性的结构优化，法兰与轴套衔接的位置做了R3的圆角过渡处理，避免应力集中导致的长期交变载荷下的断裂风险，

　　三个安装孔的沉头深度经过精确计算，确保紧固螺栓装入后螺栓头部完全沉入沉孔内，不会突出法兰端面干涉相邻的齿轮组件运转。零件的异形内腔轮廓是整个建模过程的难点，需要完全匹配操纵杆件的运动包络，建模时先通过运动仿真模拟出杆件在各个档位切换时的完整运动轨迹，再基于包络面偏移0.5mm的安全间隙生成内腔的最终轮廓，既保证足够的避让空间，又不会过度削减轴套的壁厚影响整体结构刚性。在车床的日常维护场景中，该部件属于长期免维护的固定结构件，只有当主轴箱出现严重的润滑不足导致的轴套偏磨、或者操纵机构故障导致卡槽崩裂时才需要进行更换，更换时需要先拆卸法兰端的三个紧固螺栓，再沿着轴线方向将部件从箱体安装孔中抽出，

　　装配时需要注意法兰端面与箱体基面之间的清洁度，避免铁屑、油污等杂质垫在结合面导致装配倾斜，影响轴系的同轴度精度。从加工工艺角度来看，该零件采用45号钢整体锻造毛坯，经过正火处理改善切削性能后，先车削加工法兰外圆、轴套外圆以及两端面，再以法兰止口为定位基准，采用线切割工艺加工异形内腔与侧壁卡槽，最后钻削三个沉头安装孔，所有加工面的粗糙度要求控制在Ra1.6以内，安装孔的端面与轴线的垂直度公差控制在0.015mm，确保紧固后法兰面与箱体基面完全贴合，不会出现局部间隙导致的装配应力。
