推拉门窗用可调式承重滚轮组件结构设计

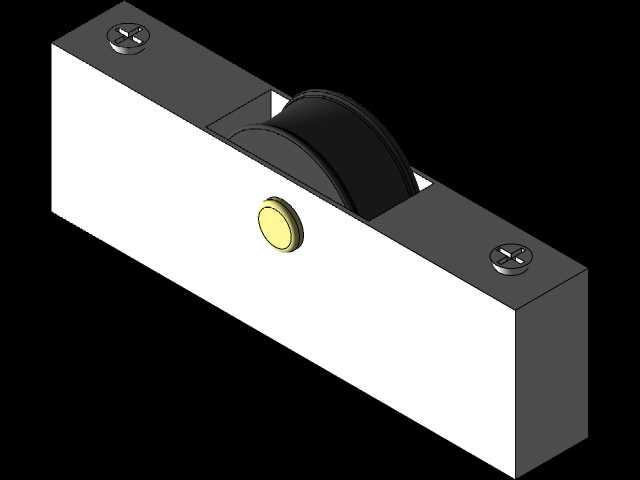

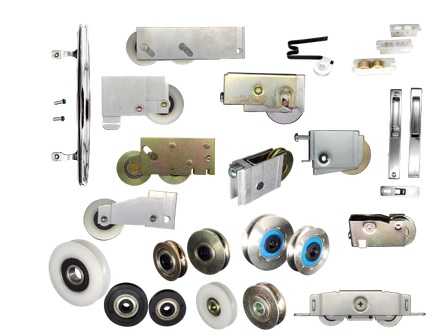

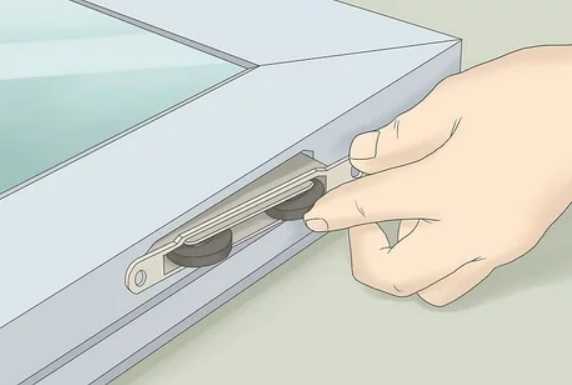

　　在民用建筑门窗、商用隔断推拉门、工业设备平移检修门的实际应用场景中，这类长条式内嵌滚轮组件是承担滑动承重、降低启闭阻力的核心执行部件，区别于外露式明装滑轮，该结构采用外壳内嵌式设计，安装时可完全嵌入门窗扇的下边框型材腔体内，不会在型材表面外露突出结构，既能够保证门窗装配后的外观整体性，也能避免外露部件积灰、卡滞、受外力磕碰损坏的问题，适配多数常规断桥铝、塑钢型材的推拉门窗扇安装腔体尺寸。从实际功能特性来看，该滚轮组件的核心承载部件为中部的包胶轮体，轮体表面采用弧形面设计，与轨道的接触形式为线接触过渡，相比平轮结构能够更好适配轨道的安装形位误差，即使轨道存在轻微的不平整或者安装倾斜，也能保证轮体与轨道的有效接触，

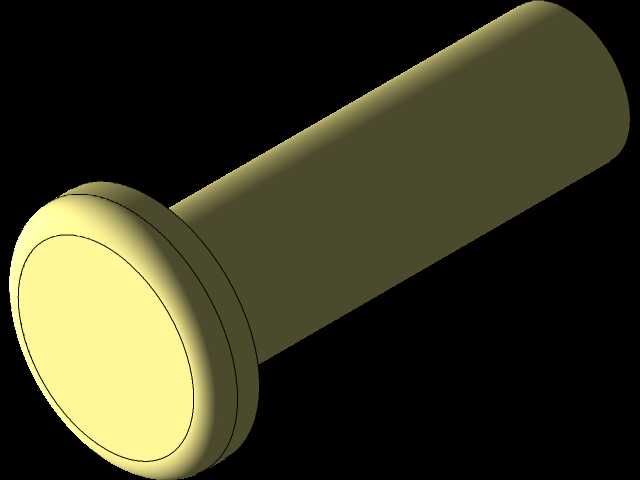

　　不会出现局部应力集中导致的轮体过早磨损；轮体中心采用销轴铆接固定在外壳上，销轴与轮体内孔之间预留了合理的转动间隙，同时轮体的橡胶包覆层能够在滑动过程中吸收轨道表面的微小振动，降低启闭过程中的异响，提升推拉操作的顺滑手感。外壳部分采用长方体一体式结构，整体为等截面矩形设计，两个对角位置设置有十字槽沉头安装孔，安装时可直接通过自攻螺丝将组件固定在型材腔体的预设安装位上，安装孔的沉头设计能够保证螺丝头部完全沉入外壳表面，不会突出干涉轮体的转动，也不会与型材腔体的内壁产生剐蹭；外壳侧面设置的圆形调节点位，是用于调整滚轮的伸出高度，实际安装时通过转动调节螺丝，可以改变轮体相对于外壳底面的伸出量，以此调整整扇门窗的水平度，

　　抵消门窗框安装过程中产生的高度差，保证门窗扇在推拉过程中不会出现上下窜动、脱轨的问题，调节行程的设计覆盖了常规型材腔体的安装公差范围，无需额外加装垫片即可完成高度校准。从设计思路层面，该结构优先考虑了装配的便捷性与长期使用的可靠性，外壳的棱边全部做了小倒角处理，既能够避免安装时划手工序风险，也能在组件推入型材腔体时减少与腔体内壁的剐蹭阻力，提升现场装配效率；轮体的宽度与外壳的内槽宽度预留了0.2mm左右的侧向间隙，即使门窗扇在推拉过程中受到侧向风压产生轻微形变，轮体也不会与外壳内壁发生卡滞；外壳的长度设计充分考虑了承重需求，相比短款单轮结构，更长的外壳能够将轮体承受的载荷更均匀地分散到型材的安装面上，避免局部压强过大导致型材变形，

　　适配单扇重量在80kg以内的常规推拉门窗使用场景。关于安装边界的参数匹配，该组件的外壳宽度适配市面上主流的20mm宽度型材腔体，安装孔的中心距按照通用型材的安装孔位标准设计，可直接替换同规格的老旧损坏滚轮，无需对型材进行二次打孔加工；轮体的最大伸出量可满足5mm的高度调节范围，能够覆盖常规轨道安装后3mm以内的高度误差，安装时只需将组件从型材腔体的端部推入预设位置，对准安装孔锁紧螺丝，再通过侧面的调节点位调整轮体高度至门窗扇水平即可，整个安装过程无需复杂工装，普通安装人员借助常规螺丝刀即可完成操作。在实际使用过程中，这类滚轮组件的载荷传递路径清晰，门窗扇的整体重量通过外壳传递到中心销轴，再由销轴传递到轮体，最终通过轮体传递到下方的门窗轨道上，整个受力路径没有冗余的传力部件，结构可靠性高，长期使用后如果出现轮体磨损，只需拆下两个安装螺丝即可整体更换组件，维护成本极低；同时包胶轮体的材质具备耐老化、耐磨损的特性，在常规室内环境下的使用寿命可满足门窗的全生命周期使用需求，即使在阳台等温差较大的使用场景下，轮体材质也不会出现硬化开裂的问题，能够长期保持稳定的滑动性能。
