SolidWorks认证立体标识造型设计

　　这套立体标识造型主要面向工程软件培训成果展示、机械设计工位陈列、职业技能认证宣传以及工业设计教学演示等场景。日常在实训车间、设计部门开放日、技能考核现场或企业展厅中，平面认证牌往往只能传递文字信息，缺少机械专业特有的空间感与加工质感；而把认证徽章与立体字母组合成可观察、可摆放、可剖切分析的实体造型后，参观者能够从正面、侧面和斜上方同时识别标识层次，培训讲师也可以借助它讲解拉伸、拔模、圆角、阵列和文字包覆等结构处理方法。

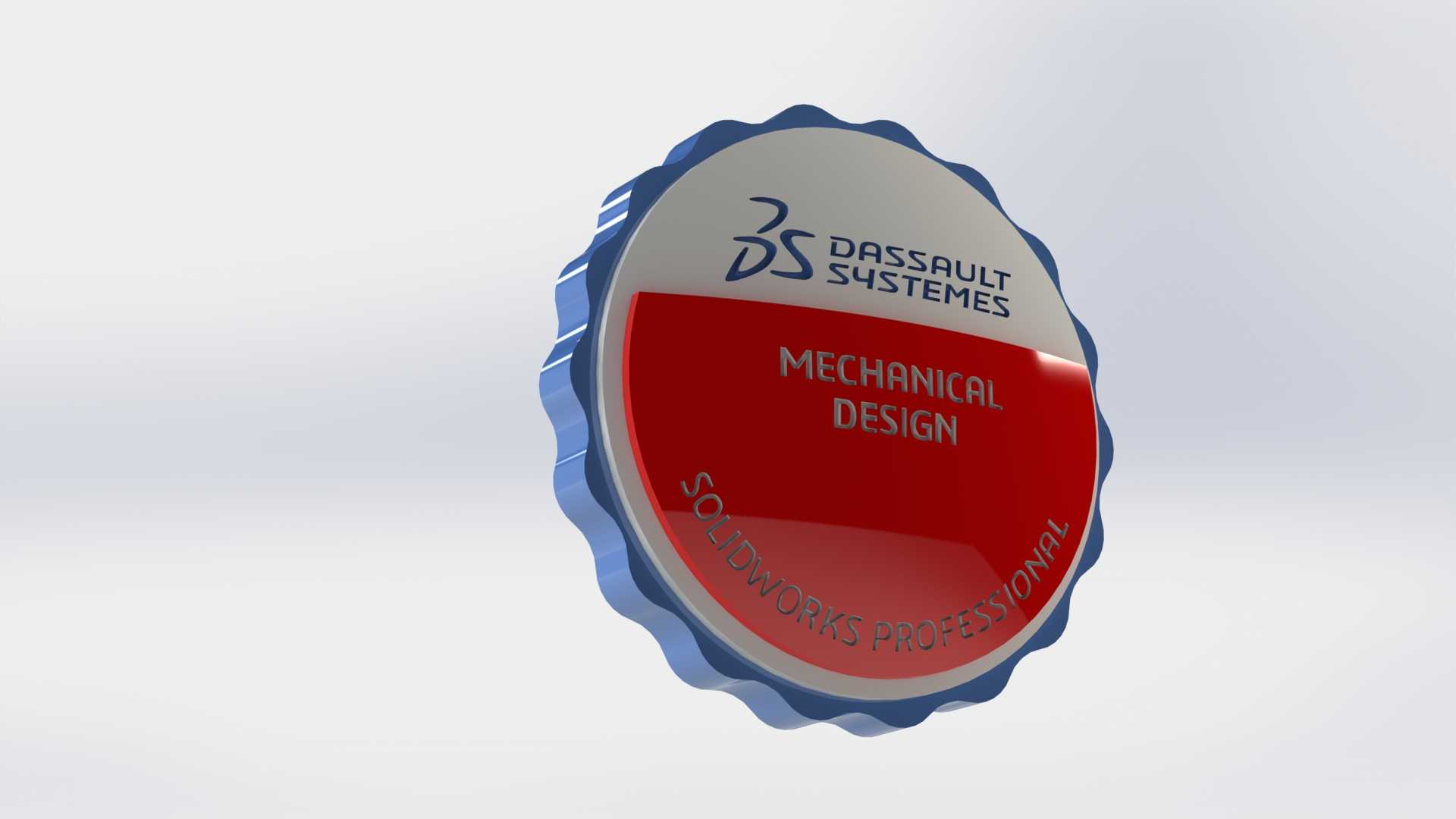

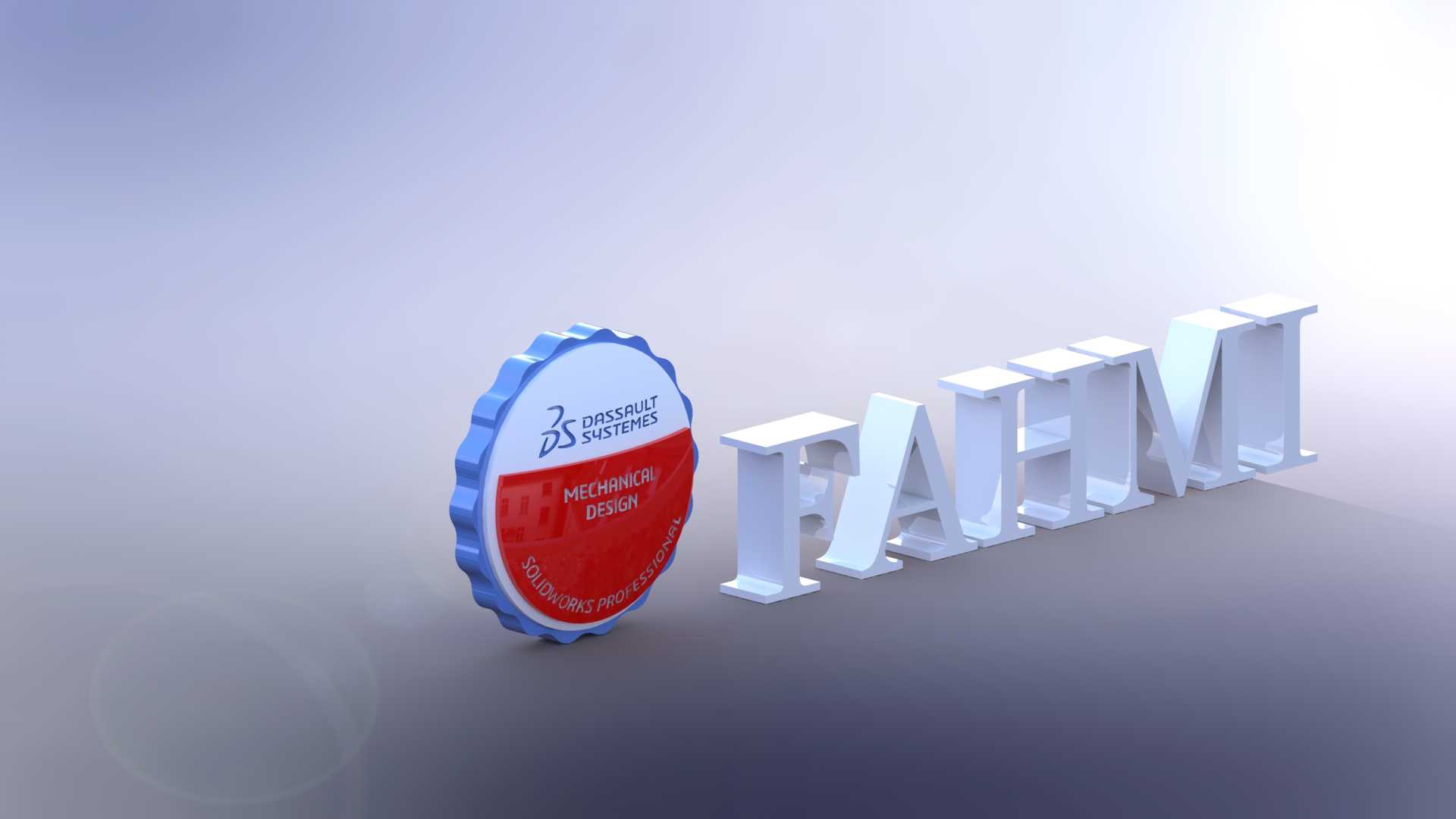

　　造型由两个视觉重点构成：一侧为带齿状外缘的圆形徽章，另一侧为独立站立的立体字母组。徽章部分采用分层盘面思路，外圈不是简单光滑圆柱，而是沿圆周布置连续起伏的齿形轮廓，既模拟常见认证封章的边缘特征，也让侧面受光时产生规律的明暗变化。盘面内部保留红色主区域与蓝色边缘区域的分界，文字和图形沿徽章曲面分布，形成明确的品牌识别面。立体字母组采用厚板字结构，每个字母具有统一的拉伸厚度和底部支撑关系，字母之间按视觉间距排列，正面保持完整轮廓，侧面则呈现平直壁厚与稳定落地边。

　　从结构功能上看，该作品并不承担传动、承载或密封任务，它的核心功能是信息展示与造型表达。因此设计重点不在复杂运动机构，而在标识可读性、放置稳定性和三维成型合理性。徽章需要保证圆形主体在斜视时不变形，齿形外缘数量、大小和深度要均匀，避免单个齿过尖导致打印或加工时薄弱；字母组则要控制笔画连接处的实体宽度，像细长竖笔、交叉笔画和封闭内腔，如果拉伸厚度过小，站立时容易显得单薄，若厚度过大，又会遮挡相邻字母并削弱标识的轻盈感。实际处理时，可把字母厚度控制在整体字高的五分之一到四分之一之间，使正面识别和侧面体量取得平衡。

　　安装边界方面，这类摆件通常放置在桌面、展柜隔板或设备旁的水平台面上，不需要地脚螺栓固定，但底部必须形成连续或多点接触。徽章底部与字母底部应尽量落在同一基准面上，若徽章为圆盘倾斜展示，则需要在背面或底部增加不显眼的支撑脚；若采用整体底座，则底座外轮廓应向外留出足够承托宽度，前后方向超出徽章最厚处，左右方向覆盖字母组两端，防止手触碰时倾覆。对于用于数控加工演示的版本，可将徽章背面设计成平面，便于夹具装夹；对于用于增材制造展示的版本，则可在字母内腔加入轻微倒角，减少悬垂和尖角应力。

　　徽章的齿形外缘适合用圆周阵列完成，先绘制单个齿的轮廓，再绕圆心按等角间隔复制，阵列数量要与徽章直径匹配。齿距过密会让边缘看起来像细碎波纹，齿距过疏又会失去封章式识别效果。盘面文字不宜直接做成零厚度曲面，应通过包覆、凸台或凹陷刻字形成实体边界；凸起文字高度要小而均匀，凹陷文字则需预留刀具或喷嘴可进入的宽度。红色与蓝色区域在三维结构中可表现为不同高度的台阶面，也可仅作为外观分色面；若后续用于真实加工，分色边界应避免落在锋利棱线上，最好设置浅槽或台阶，便于喷涂、贴膜或阳极氧化分区。

　　立体字母的建模难点在于保持字体轮廓与机械可制造性的统一。选择字体时，过于纤细的艺术字会产生窄肋条，不适合作为实体摆件；过于粗重的字体会让封闭内腔变小，影响正面辨识度。比较稳妥的方法是先确定文字总宽和摆放空间，再反向调整字高、字间距和拉伸厚度。字母落地边要保持水平，底部尖角可加小圆角，既增加接触面积，也避免桌面划伤。徽章与字母之间的相对距离不能只按画面美感决定，还要考虑展柜视线：间距过小，两个主体会互相遮挡；间距过大，则会被看成互不相关的零件。

　　在工程教学中，这套造型还可以用来演示外观件从平面标志到三维实体的转换流程。平面设计师关注的是图形比例和颜色边界，机械结构人员则需要进一步考虑壁厚、拔模、圆角、支撑、摆放和表面处理。徽章正面如果需要竖直观看，其重心应落在底面支撑范围内；字母高度较高时，前后厚度不能完全照搬字体笔画宽度，而应通过统一拉伸深度建立稳定截面。对于需要拍摄渲染图的展示场景，边缘齿形、字母侧面和徽章台阶都能形成反射层次，因此棱线过渡要干净，避免出现多余碎面。

　　整体外形没有强制的工业接口尺寸，它的尺寸更多由展示位置决定。桌面近距离观看时，徽章直径和字母高度宜控制在人手可拿起、可转动观察的范围内；展厅远距离观看时，则可加大字高并增加整体底座。无论采用哪种比例，徽章外圆、齿形深度、字母厚度和底座高度都应遵循同一尺度体系，不能让齿形比字母笔画还粗，也不能让底座厚度超过主体而显得笨重。通过这些处理，认证标识从平面图形转化为具有机械感、稳定感和展示功能的立体作品，既能传达技能认证主题，也能作为结构建模与外观件工艺讨论的典型案例。
