3D打印镂空保温随行杯套结构设计

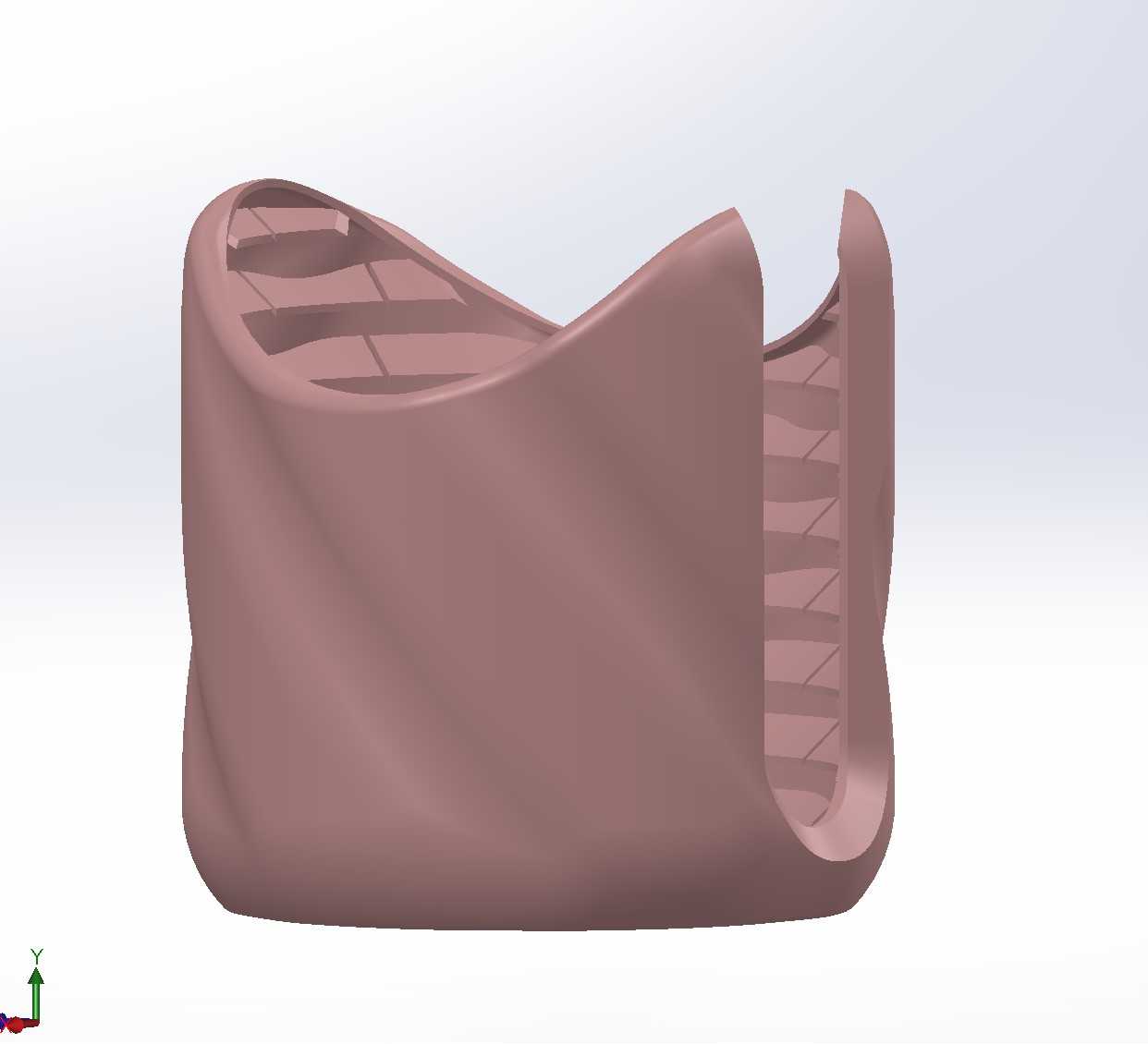

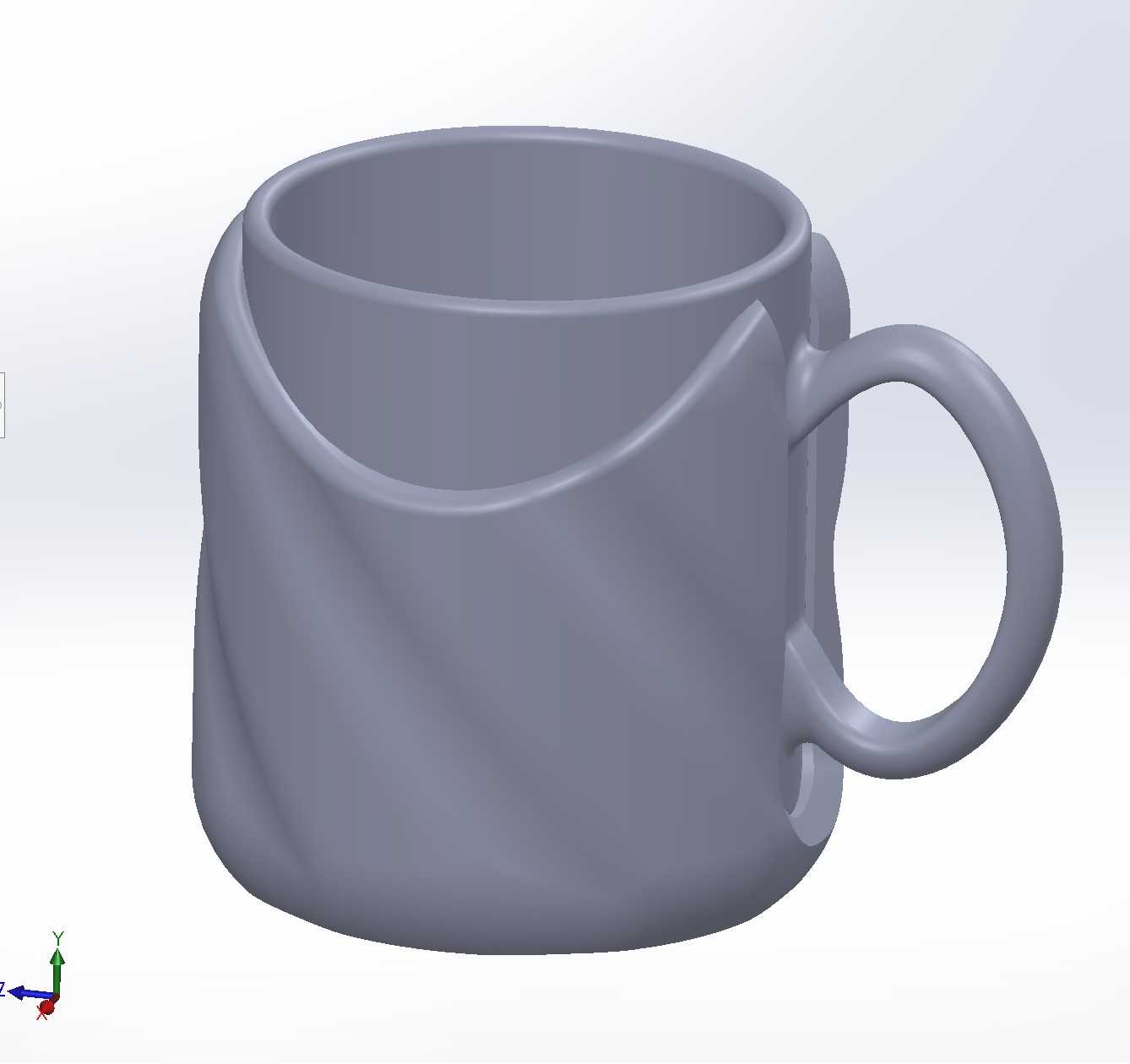

　　日常桌面工位、户外通勤、车载杯架这类使用场景里，裸金属保温杯外壁容易出现凝露打滑、冬季握持冰手、磕碰掉漆的问题，这款随行杯套的设计初衷就是解决上述实际使用痛点，同时兼顾3D打印工艺的成型可行性，不需要额外支撑结构就能一次打印完成。从结构布局来看，杯套整体采用变曲率扭转曲面造型，内壁预留均匀的环形贴合间隙，能够适配常规直径的直身保温杯，侧壁做了分段式镂空格栅结构，既可以减少打印耗材用量，也能在杯身与手部之间形成空气隔热层，握持的时候不会直接接触低温或者高温的杯体外壁。杯套顶部开口采用波浪形起伏轮廓，对应保温杯杯口的取放避让位置，使用者拧杯盖的时候不会被杯套边缘干涉，底部做了全包式承托结构，承托面和杯底完全贴合，

　　保温杯放入之后不会出现轴向窜动，即使随手放置在倾斜的工作台面上，杯套底部的平面边界也能提供稳定支撑，不会侧翻。设计过程中首先要敲定安装边界：先匹配常用保温杯的外径尺寸，杯套内壁和杯体外壁预留0.2到0.3毫米的过盈配合量，依靠3D打印耗材本身的轻微弹性实现抱紧，不需要额外粘接固定，拆装的时候可以直接徒手取出，方便后续清洗杯套内部残留的水渍。侧壁的镂空格栅排布顺着扭转曲面的走向均匀分布，格栅的筋条厚度控制在1.5到2毫米之间，这个厚度区间在FDM打印工艺下既能保证整体结构刚性，握持施力的时候不会出现明显形变，又不会因为筋条过厚导致打印冷却过程中出现翘曲变形。杯套的外轮廓曲面做了连续顺滑过渡，没有尖锐棱角，

　　手持握持的时候曲面弧度贴合手掌虎口的自然形态，长时间握持也不会出现局部压痕。和常规的直筒杯套不同，这款扭转造型的杯套在不同角度下的外轮廓宽度都控制在常规车载杯架的容纳尺寸范围内，放入汽车中控台杯架、工位桌面杯槽的时候都不会出现卡滞，外轮廓的最大边界尺寸没有超出通用杯架的75毫米直径限制，兼容绝大多数日常放置场景。结构设计阶段特意规避了所有悬空角度大于45度的特征，整个模型从底部平台开始逐层打印的时候，所有镂空位置的悬边都可以由下层材料自然支撑，不需要额外添加可溶性或者剥离式支撑，打印完成之后只需要去除底部的 raft 底垫就可以直接使用，后处理工作量几乎为零。内壁和杯体接触的位置做了细微的竖向防滑筋，当保温杯装入杯套之后，

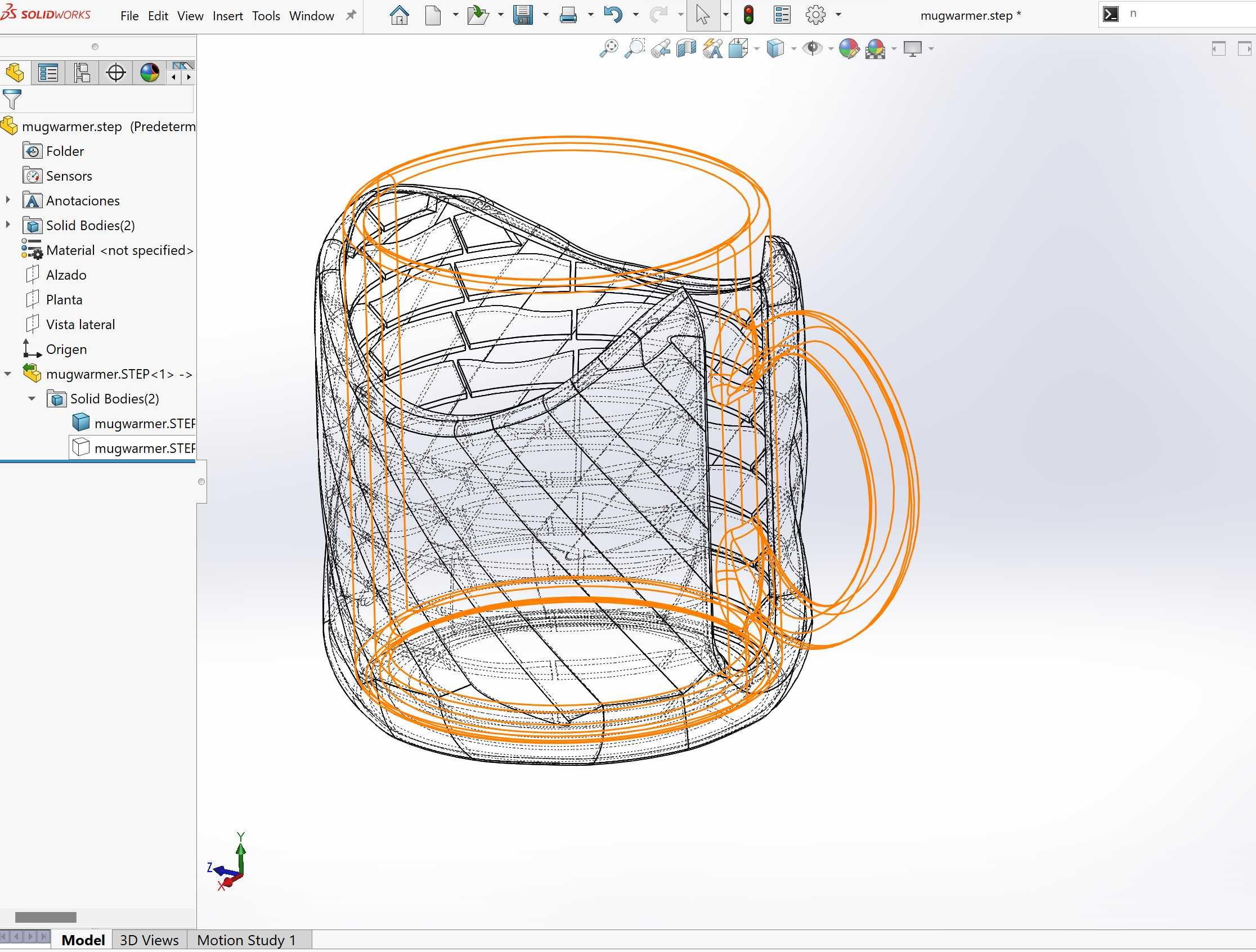

　　竖向筋条和杯壁之间产生摩擦力，拿起杯套的时候不会出现杯体从套中滑脱的情况，即使杯外壁沾有冷凝水也能保持足够的握持摩擦力。杯套底部的承托位置预留了微小的透气孔，保温杯放入之后套内部的空气可以从透气孔排出，不会因为密闭空间形成气压差导致杯体难以拔出，同时不慎洒入的少量积水也可以从透气孔流出，避免套内部长期积水滋生霉菌。从受力角度分析，杯套最薄弱的位置是开口处的波浪形边缘，设计时在开口边缘做了局部加厚翻边，翻边厚度比侧壁筋条多出0.8毫米，既提升了开口位置的抗形变能力，反复拆装杯体的时候不会出现开口撕裂，也让开口边缘的触感更顺滑，不会划手。整个结构没有装配零件，属于一体化成型的功能件，既可以作为保温杯的隔热防护套使用，也可以单独作为桌面收纳筒放置笔类工具、小型五金配件，扭转曲面的外观造型也兼顾了桌面陈设的视觉效果，在办公场景、户外露营场景、车载使用场景下都能适配对应的使用需求。建模过程中所有曲面都做了连续性检查，不存在破面、重叠面或者非流形边，导出的实体模型可以直接切片导入熔融沉积3D打印机完成制作，不需要额外对模型进行几何修复，不同耗材选型下，PLA材质适合室内常温场景使用，PETG材质则可以耐受更高的温度，适配盛装热饮的保温杯外壁温度，不会因为长期受热出现软化变形。
