CA6140车床曲轴装配结构三维设计

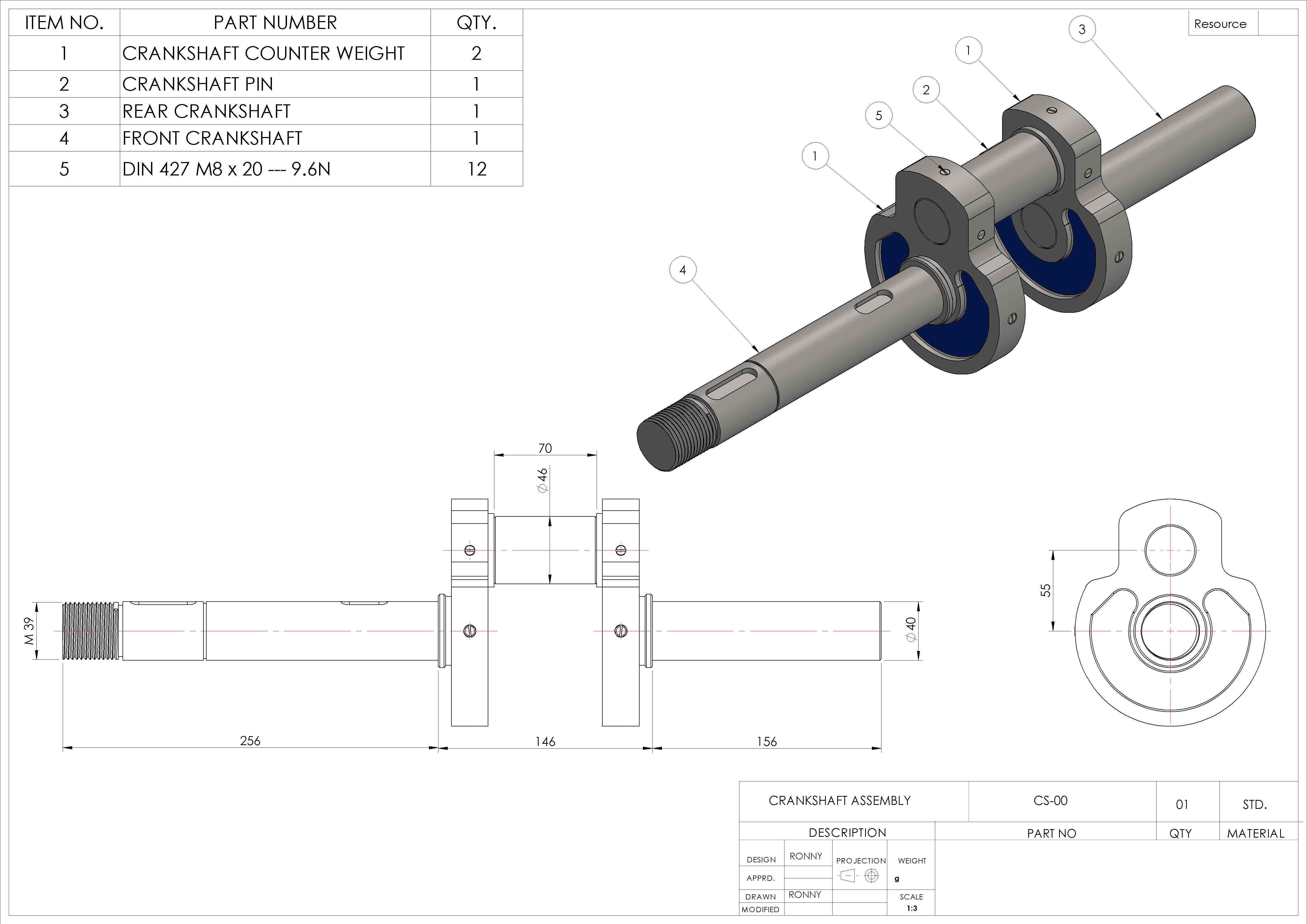

　　曲轴作为往复式动力传递的核心转换部件，在普通卧式车床的主轴箱进给联动机构、润滑系统驱动单元中都有成熟应用，这类双拐偏心曲轴的设计精度，直接决定了车床运行过程中动力传递的平顺性，以及关联部件的磨损速率。从实际装配场景来看，这套曲轴组件需要装入CA6140车床主轴箱侧腔的预留安装位，安装边界需要匹配箱体上两个同轴的轴承座孔位，轴端的螺纹段用于锁紧锁紧螺母与传动带轮，轴身的键槽需要与配套的平键实现过盈配合，保证扭矩传递过程中不会出现周向窜动。

　　设计过程中首先要确认的是两个曲柄偏心距的尺寸公差，偏心距的偏差如果超出0.02mm的允许范围，就会导致曲轴转动过程中出现动不平衡，带动整个箱体产生异常振动，不仅会降低加工工件的表面粗糙度，还会加速轴承的疲劳磨损。两个平衡配重块的弧形轮廓是经过配重计算确定的，配重块的蓝色标识区域是减重槽位置，在保证配重块整体转动惯量满足动平衡要求的前提下，去除多余的材料可以降低曲轴整体的转动惯量，减少车床启动瞬间的电机负载。

　　从结构细节来看，曲轴的两个主轴颈位置需要装配深沟球轴承，轴承的定位轴肩高度严格按照轴承样本的安装尺寸设计，避免轴肩过高导致轴承拆卸困难，或是轴肩过低无法实现轴承的轴向定位。曲柄销与连杆大头的配合面粗糙度要求达到Ra1.6，配合公差选用过渡配合，既可以保证装配后连杆不会出现松旷，也能在维修时顺利完成部件拆解。轴端的螺纹段收尾处设计有退刀槽，退刀槽的宽度和深度符合普通螺纹加工的工艺要求，避免车削螺纹时出现撞刀问题，同时退刀槽的位置也刚好作为锁紧螺母的轴向定位面，保证螺母锁紧后带轮的端面跳动量控制在允许范围内。

　　实际装配流程中，需要先将两个轴承分别压入曲轴的两个主轴颈位置，压装过程中要保证轴承端面与轴肩完全贴合，不能出现倾斜，之后再将装好轴承的曲轴组件整体送入箱体的轴承座孔中，从箱体外侧装入轴承端盖实现轴向固定。装配完成后需要手动盘动曲轴，检查转动过程中是否存在卡滞点，确认曲柄转动过程中不会与箱体内壁、周边的齿轮轴部件发生运动干涉，之后再依次安装轴端的平键、传动带轮、锁紧螺母，按照规定的扭矩拧紧螺母后，再次检查曲轴的转动灵活性，确认整个传动链没有额外的阻尼。

　　这类曲轴的设计还要考虑长期运行的润滑需求，主轴颈位置设计有径向的油孔，与箱体油路的出油口位置对齐，润滑油可以通过油孔进入轴承配合面，形成持续的油膜，减少金属部件的直接摩擦。平衡配重块的边缘做了R2的圆角过渡，避免应力集中导致曲轴在长期交变载荷下出现疲劳裂纹，所有锐边都做了倒钝处理，避免装配过程中划伤操作人员，也防止锐边切断密封件导致润滑油渗漏。从安装尺寸的匹配性来看，曲轴的总长度需要小于箱体安装腔的轴向宽度，两个主轴颈的中心距与箱体轴承座孔的中心距完全一致，偏心拐的回转半径要小于腔体内的预留避让空间，保证曲轴整周转动时不会与其他部件发生碰撞。
