带NPT穿线管的VESA台式显示器抬高支架

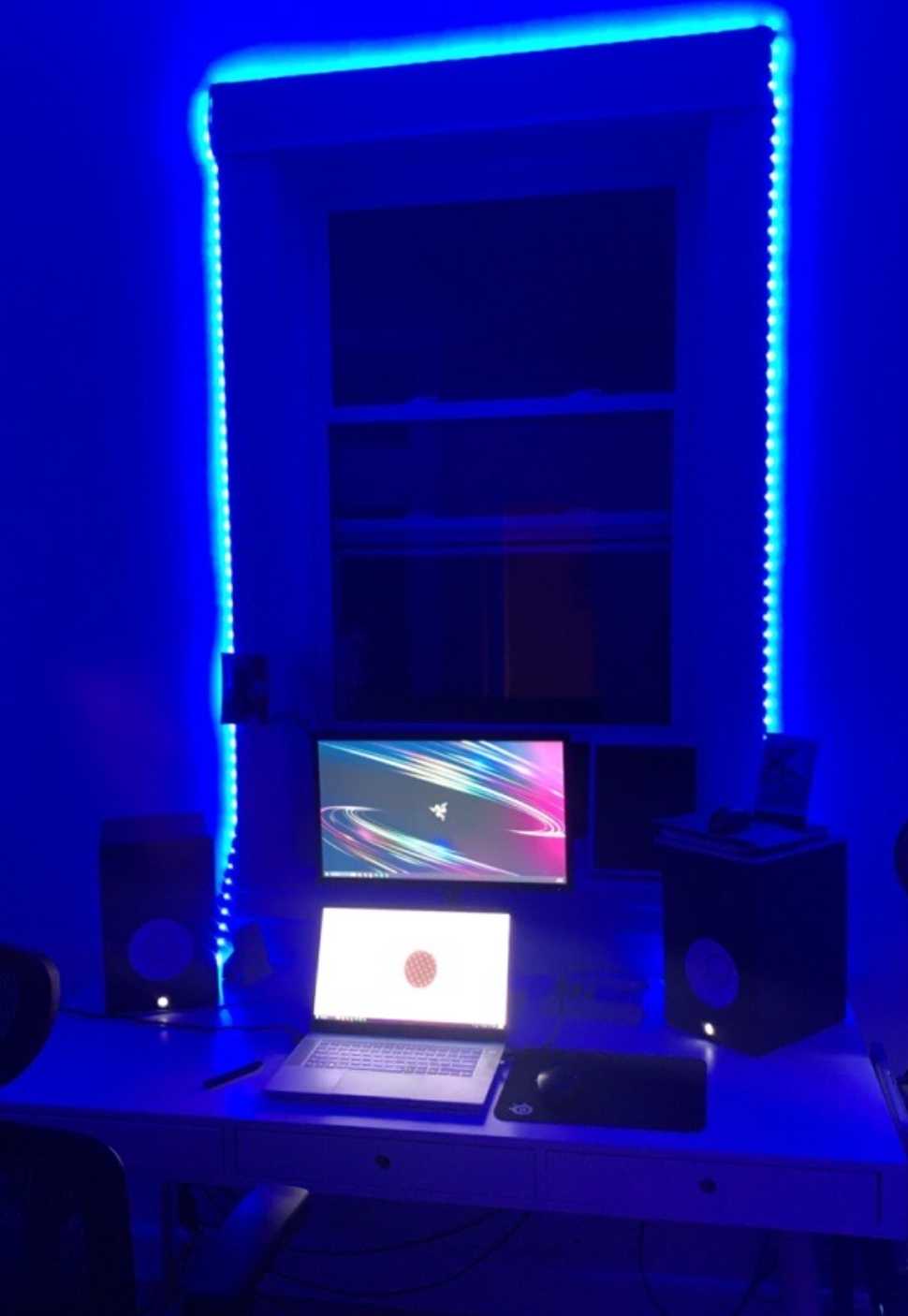

　　日常办公场景里，不少从业者会同时使用笔记本外接显示器拓展工作视野，常规显示器底座往往高度不足，无法让外接屏幕与笔记本屏幕形成舒适的视平线对齐，长期低头或抬颈观看容易造成颈部劳损，而直接在桌面钻孔走电源线、固定支架的方式，又会破坏原有桌面结构，对于租房办公、使用成品办公桌的用户来说接受度极低，同时桌面放置的支架如果稳定性不足，被误碰或者家中宠物剐蹭时很容易倾倒，存在砸损设备、造成安全隐患的问题，这款带NPT管的VESA台式安装支架，就是针对这类实际使用痛点设计的桌面支撑结构。

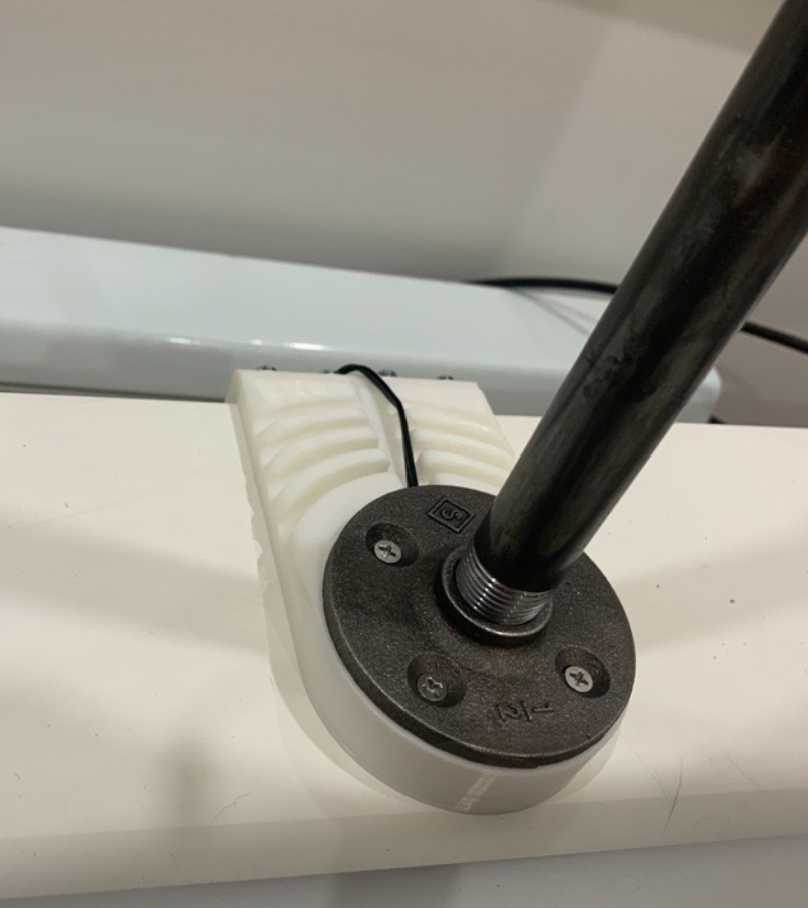

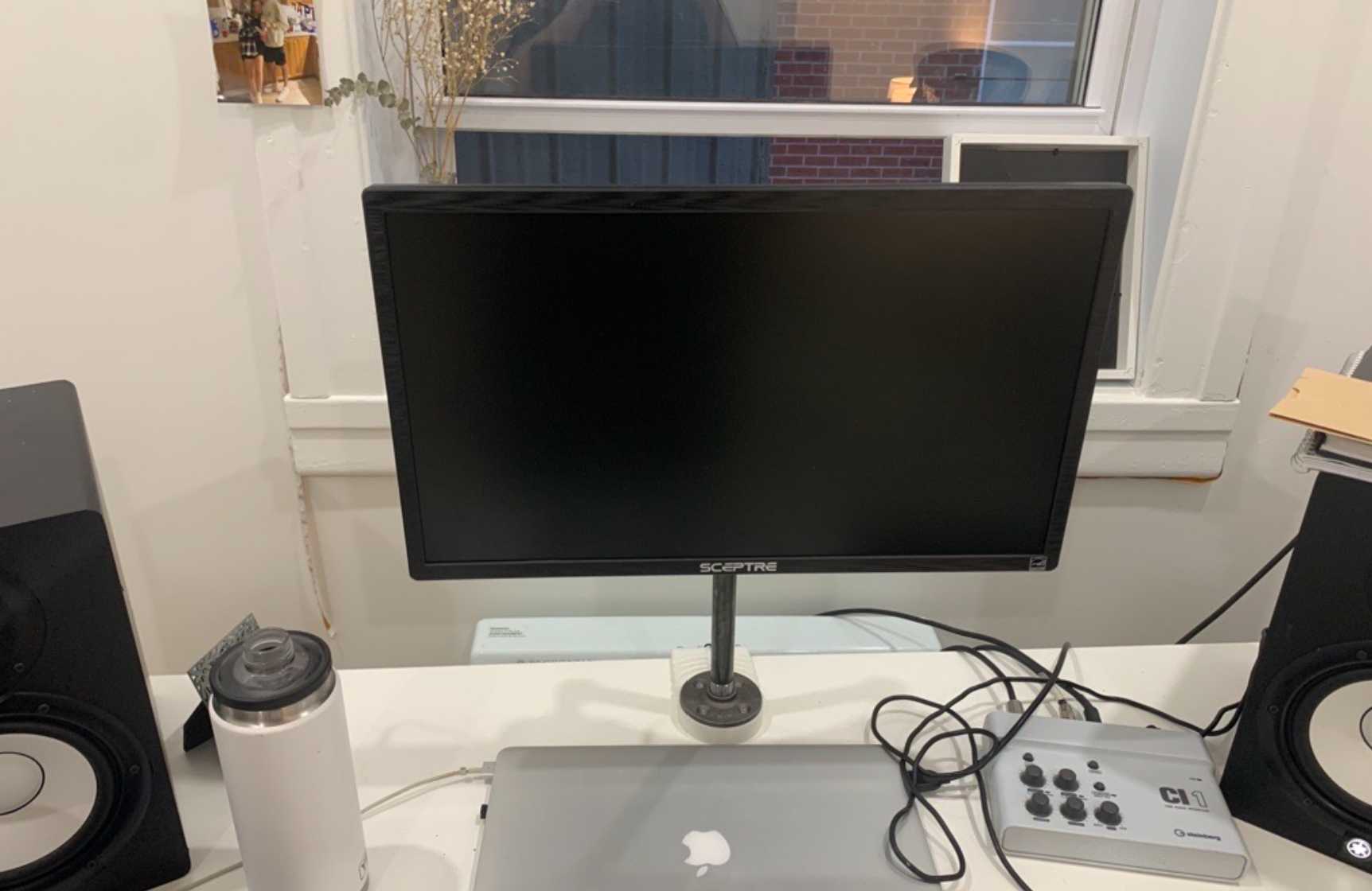

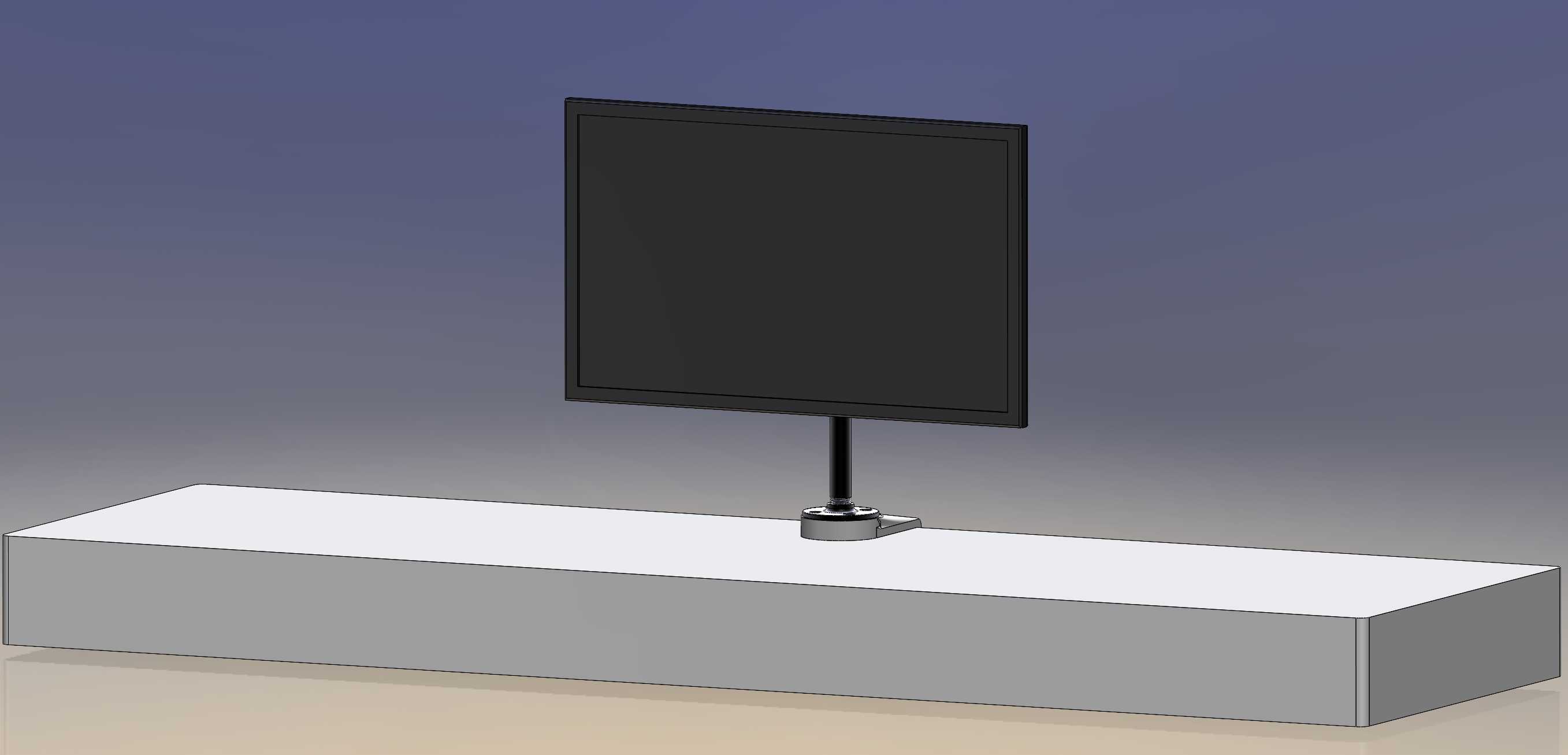

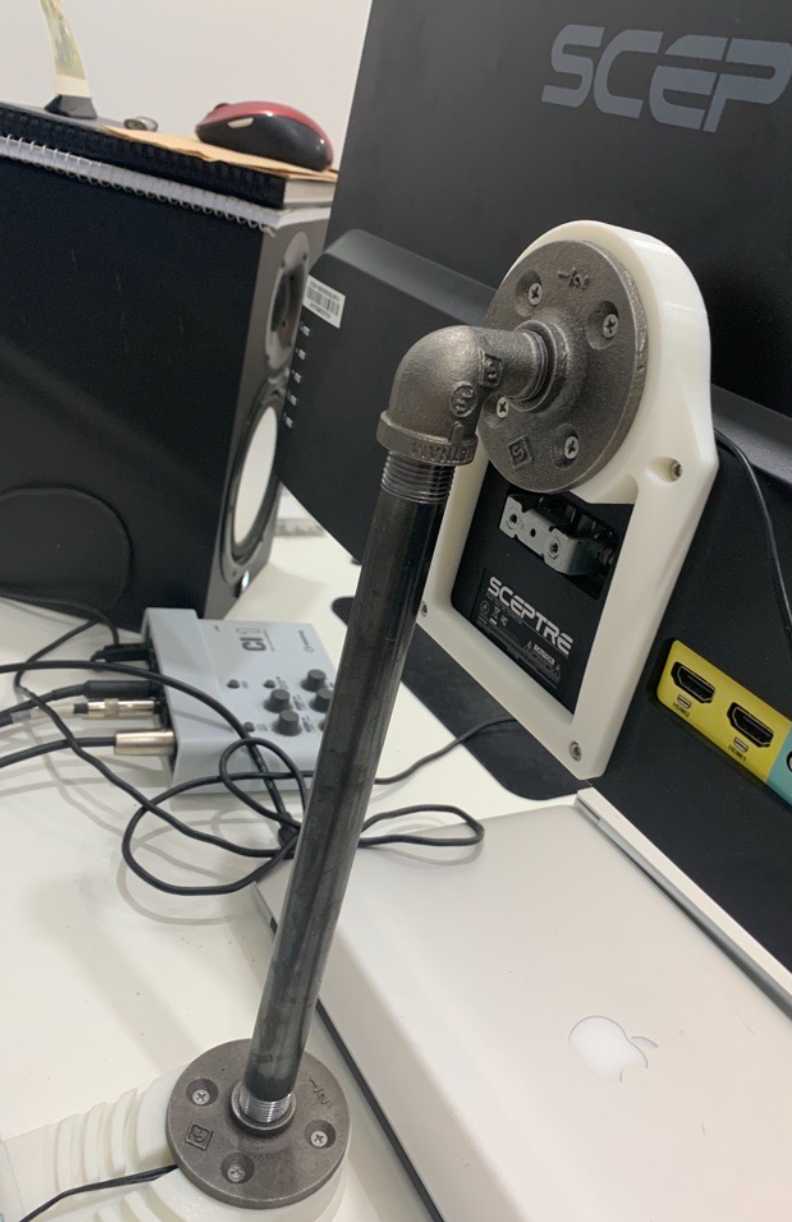

　　整套支架采用立式单柱支撑结构，底部为整块平面配重底座，直接放置在桌面即可使用，不需要对桌面进行钻孔、粘接等破坏性加工，底座的接触面积经过配重核算，搭配整体重心靠下的结构设计，即使受到横向的轻微剐蹭、碰撞，也能保持稳定不倾倒，完全可以应对日常办公场景下的误碰、甚至家养宠物跑动剐蹭的受力情况，不会出现支架歪倒砸坏显示器的问题。支撑立柱采用标准1/2"NPT规格的黑钢管制作，长度适配常规桌面的视平线高度需求，能够将显示器抬升到足够的高度，让外接显示器的屏幕中心与使用者坐姿视平线齐平，搭配笔记本使用时，两块屏幕的显示区域可以处于相近的高度区间，颈部不需要长期保持低头或仰头的姿态，能有效缓解长时间办公的颈部疲劳。

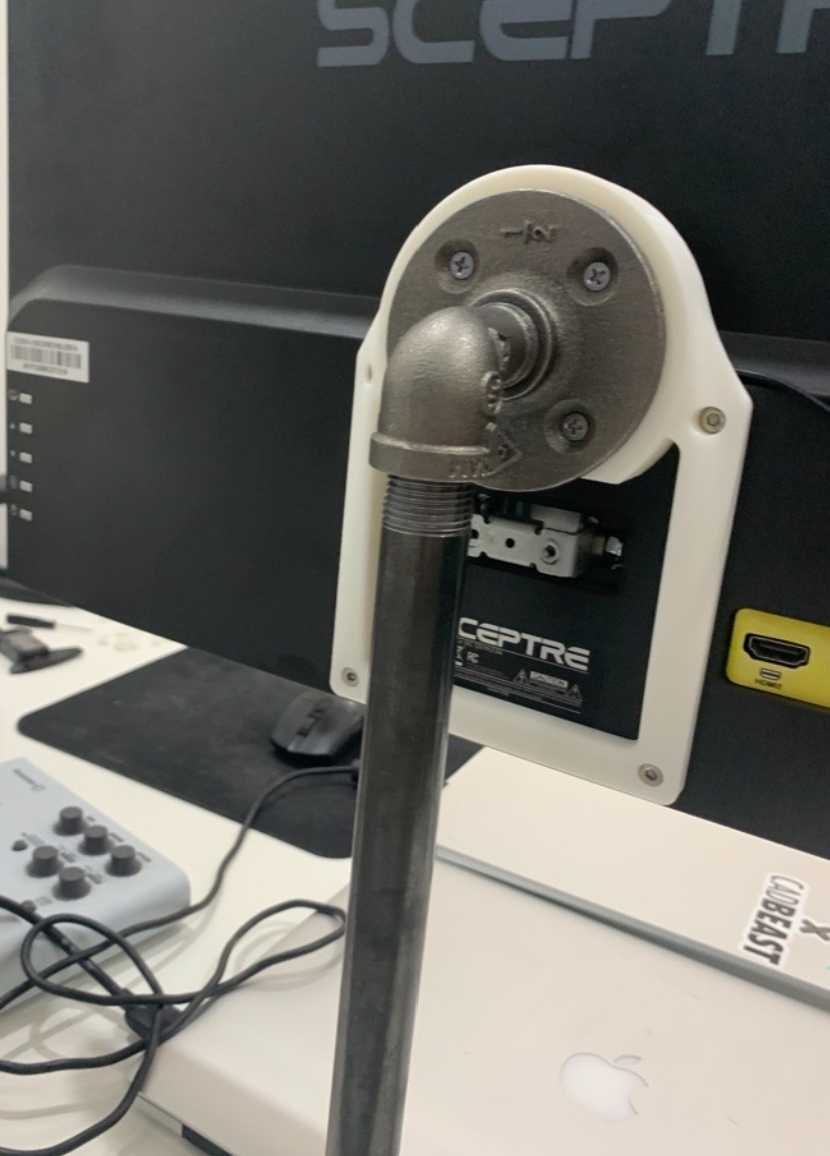

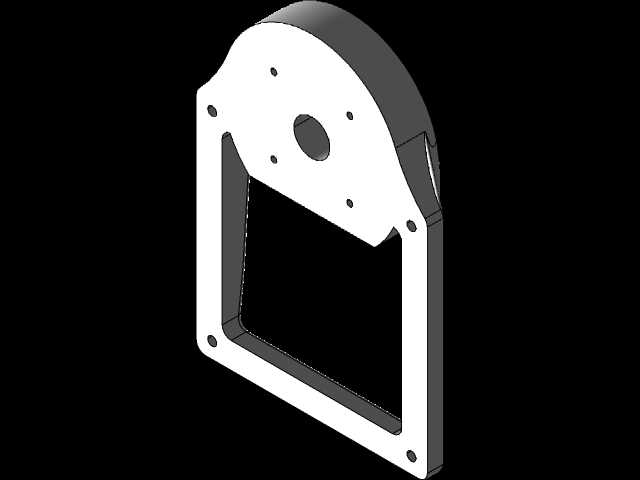

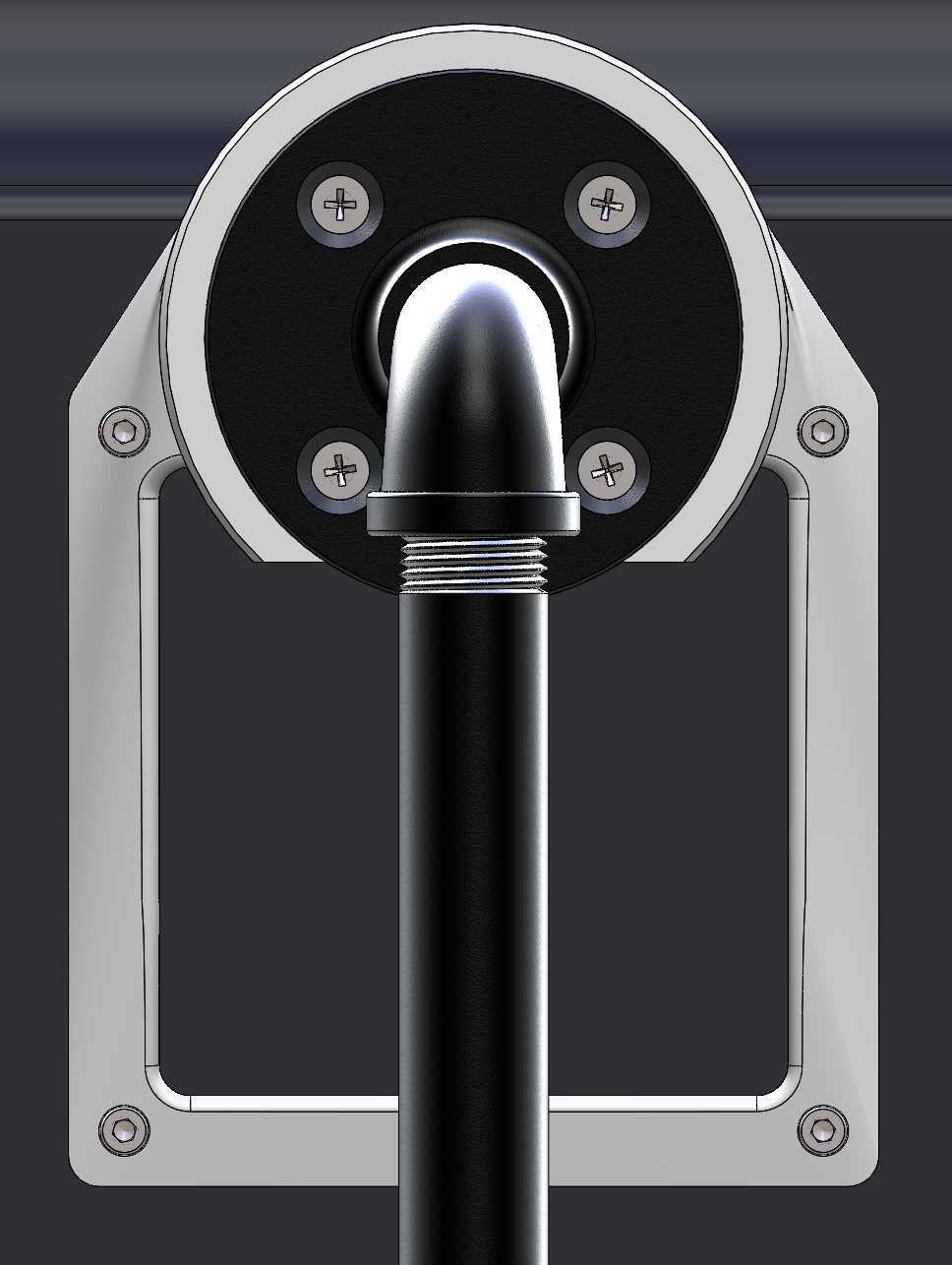

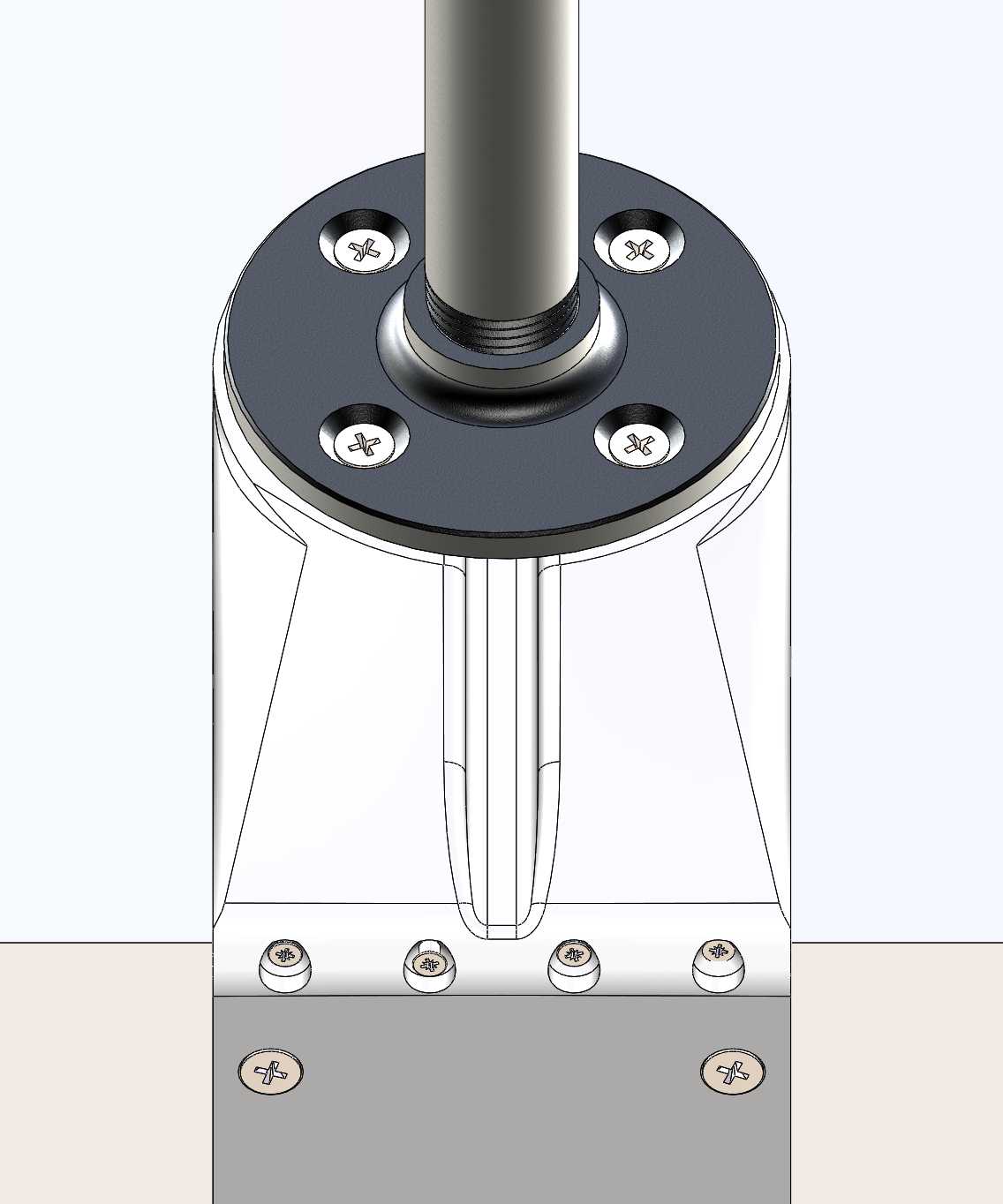

　　立柱与底座、立柱与顶部VESA挂板的连接位置，都采用标准1/2"NPT规格的黑色钢制地板弯头与法兰作为转接件，这类管件属于常规水暖五金的标准件，采购成本极低，不需要定制特殊的转接结构，普通用户也能在本地五金门店轻松配齐所有零件，组装门槛极低。顶部的VESA挂板适配标准VESA安装孔位，支持常规75mm、100mm孔距的显示器安装，覆盖从23英寸常规办公显示器到30英寸大屏显示器的安装需求，挂板与弯头之间预留了足够的调节余量，安装时可以根据观看角度微调显示器的俯仰角度，满足不同坐姿、不同桌面布局下的观看需求。

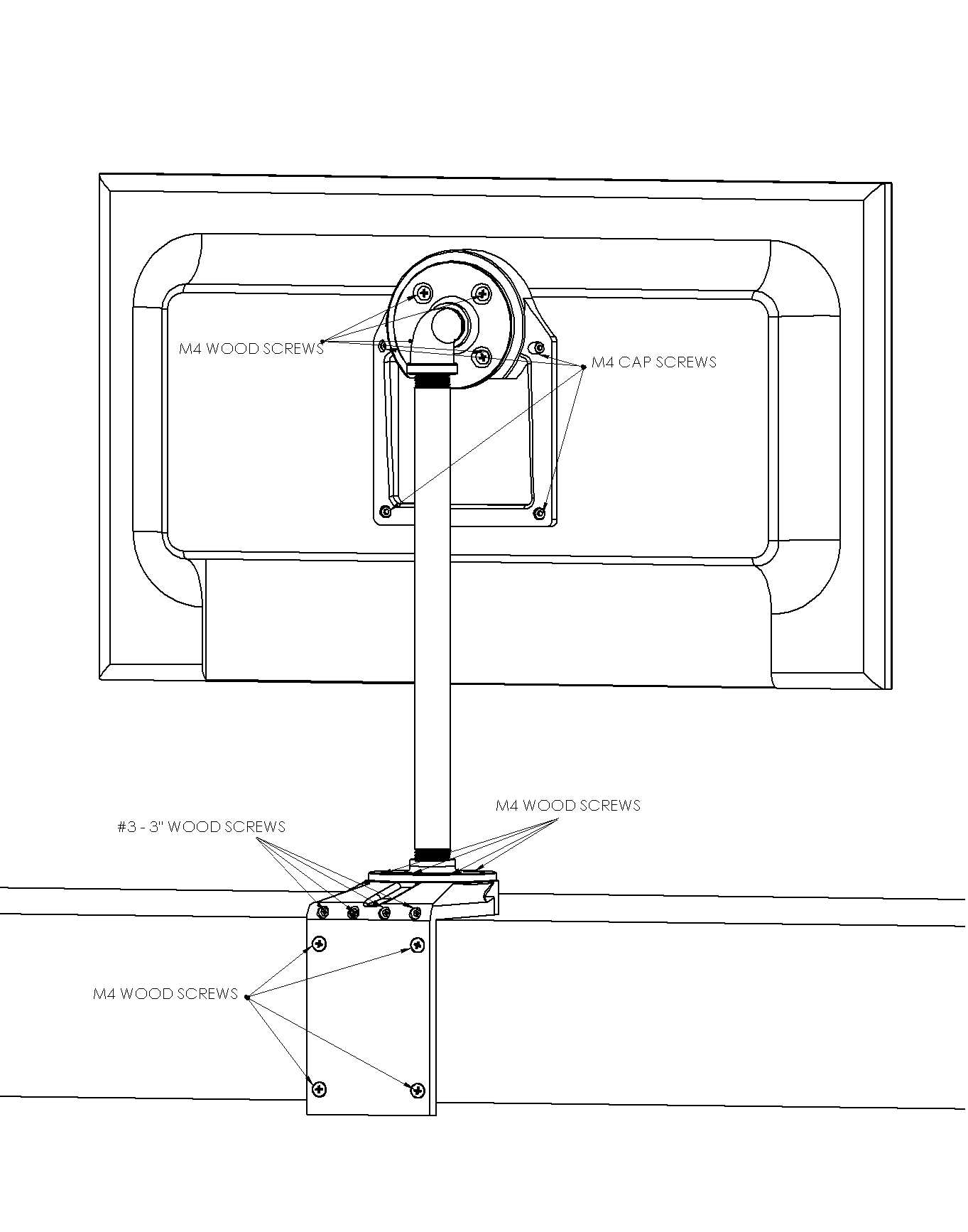

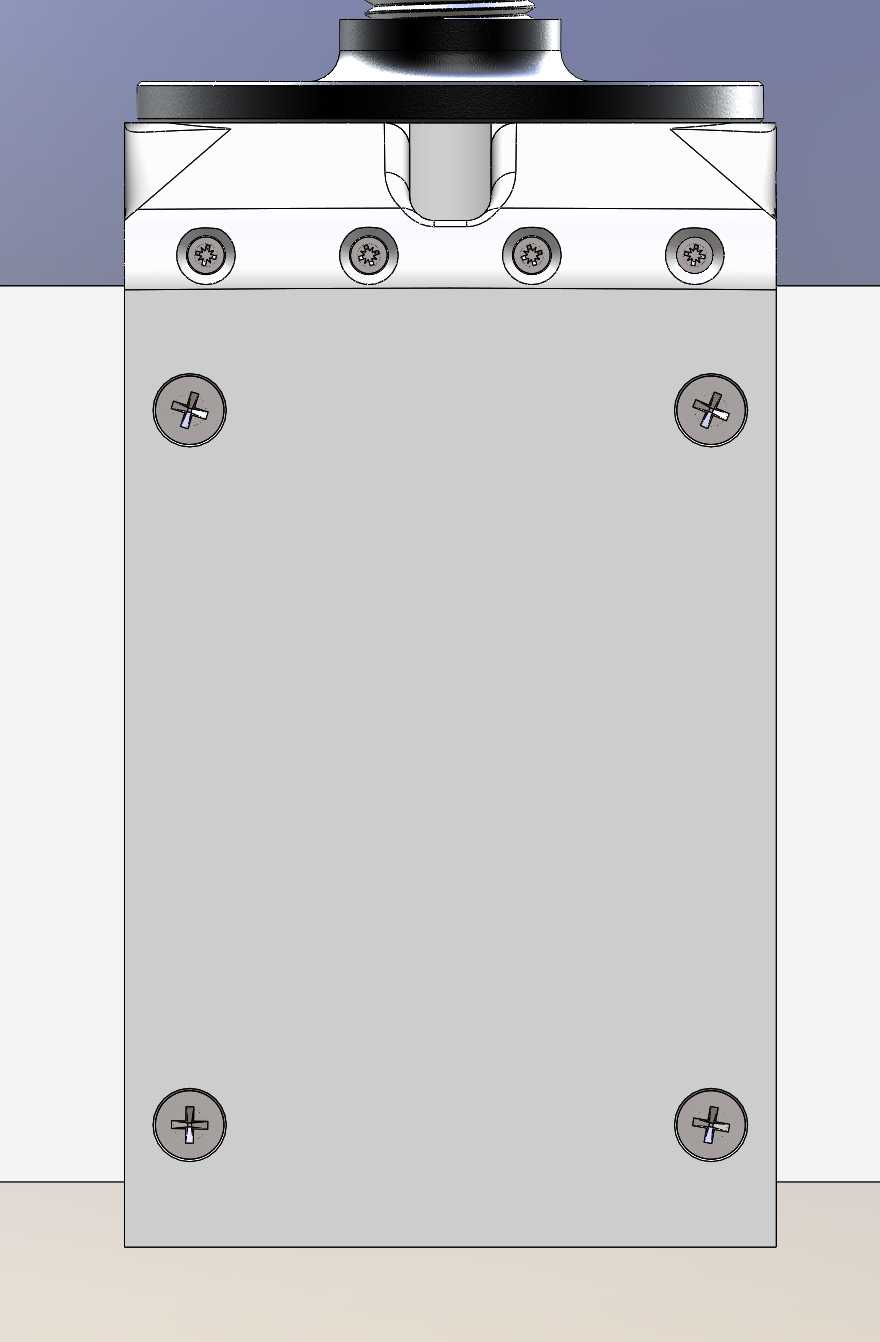

　　整套支架的穿线设计是核心的实用亮点，NPT钢管本身为中空结构，显示器的直流电源线、视频信号线都可以从管道内部穿过，从底座位置引出连接到桌面下的插座与主机接口，桌面不会有杂乱的明线缠绕，既能够保持桌面区域的整洁，也能避免线缆外露被剐蹭拉扯导致接口松动、设备掉落的问题。组装过程不需要复杂的专用工具，所有连接位置的紧固件都采用常规规格的内六角螺钉、沉头木螺钉，法兰与3D打印转接件、VESA挂板的连接采用M4规格螺钉，用户自行组装时只需要普通的内六角扳手、十字螺丝刀就能完成全部装配工作，零件之间的连接定位都做了适配设计，不需要二次打孔、锉修等加工操作，装配完成后整体结构无多余突出结构，外观简洁利落，不会占用过多桌面空间。

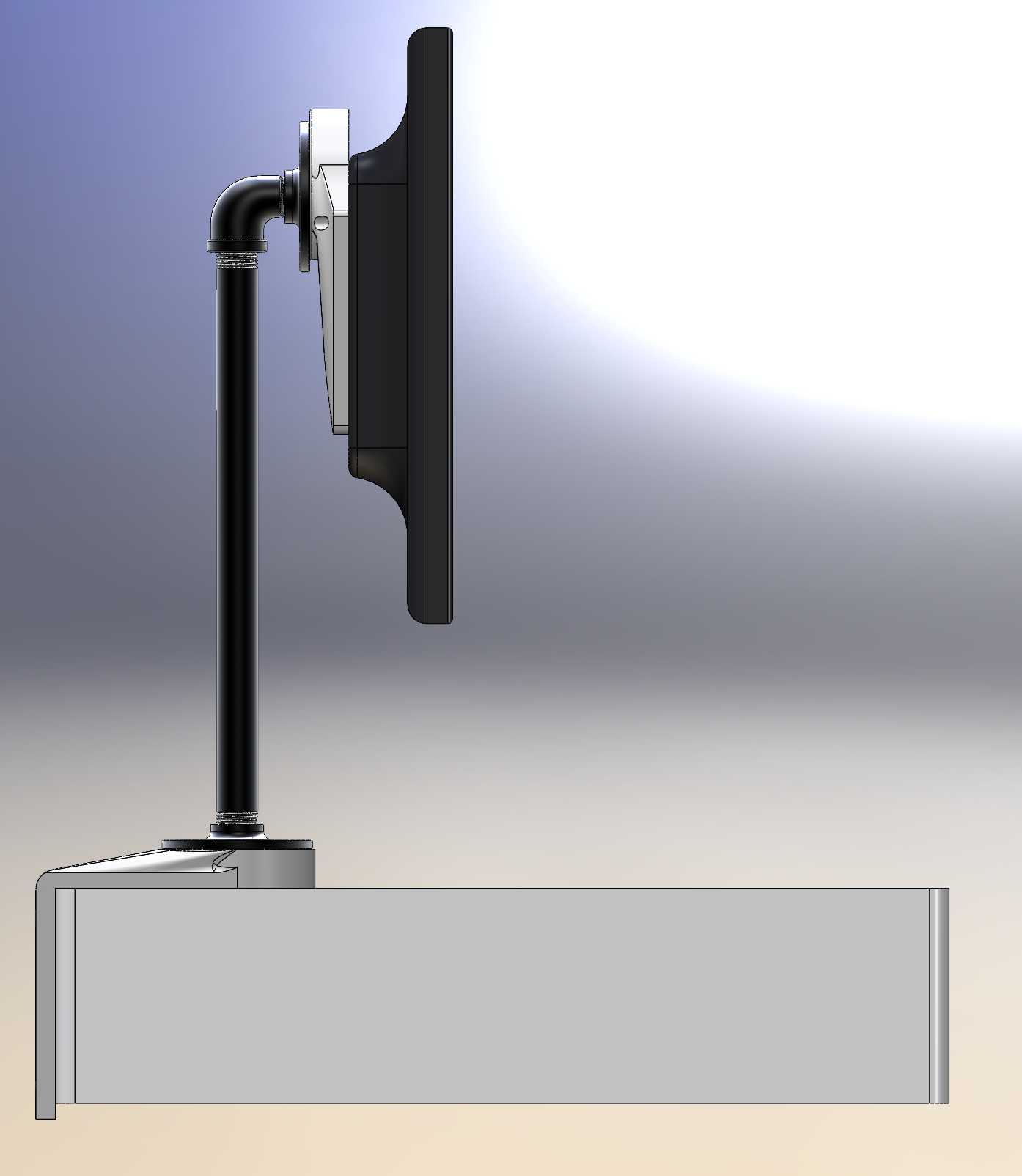

　　安装边界方面，整套支架的底座占地面积较小，不会挤占桌面的键盘、鼠标、文件摆放区域，底座放置时只需要保证桌面平整，没有明显的倾斜凹凸即可，不需要额外的固定措施；立柱的高度经过适配，安装23英寸显示器时屏幕下沿距离桌面的高度足够容纳常规的笔记本电脑打开放置在支架前方，不会出现屏幕遮挡笔记本键盘、触控板的问题，即使是30英寸的大尺寸显示器，安装后整体重心依然落在底座的支撑范围内，不会出现前倾倾覆的问题；管道内部的穿线空间足够容纳常规的显示器电源线加一根HDMI或DP视频线，不会出现线缆过粗无法穿入的问题，穿线时只需要在组装前将线缆从管道内部穿过，再完成两端的法兰连接即可，操作难度极低。

　　从结构设计的角度来看，这套支架没有采用复杂的多关节调节结构，而是用标准五金管件搭配少量定制转接件实现核心功能，在保证支撑强度、稳定性的前提下，最大程度降低了制作与组装成本，同时中空穿管的设计解决了桌面支架走线杂乱的常见问题，无钻孔的安装方式适配绝大多数的办公桌面使用场景，无论是家庭办公、企业工位布置都能适用，结构本身的刚性足够，长期使用不会出现关节松动、屏幕下垂的问题，维护成本极低，只需要定期检查紧固件的松紧状态即可长期稳定使用。
