多规格滚花圆形M3无人机连接支座

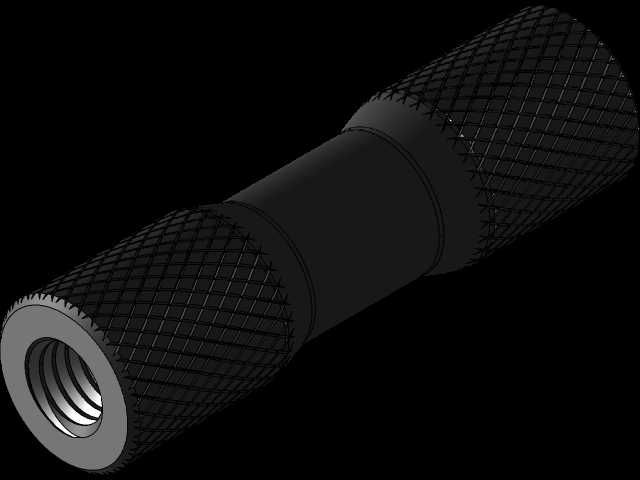

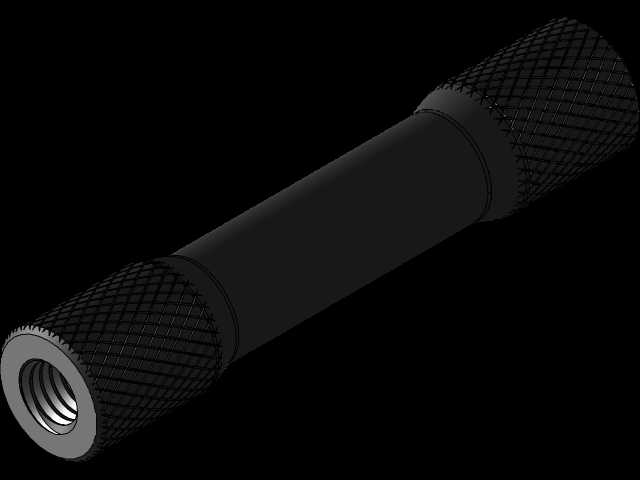

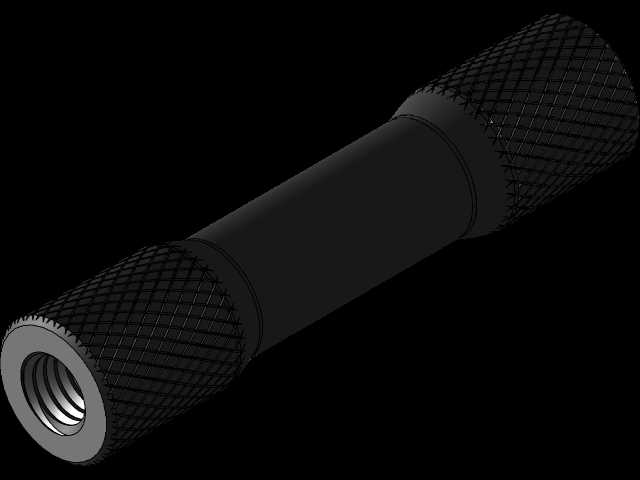

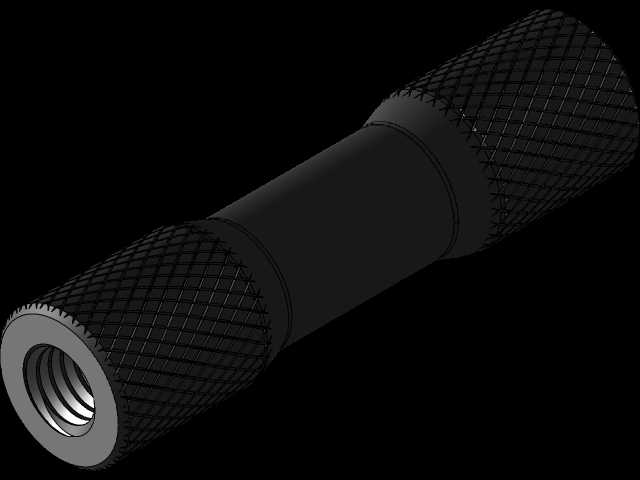

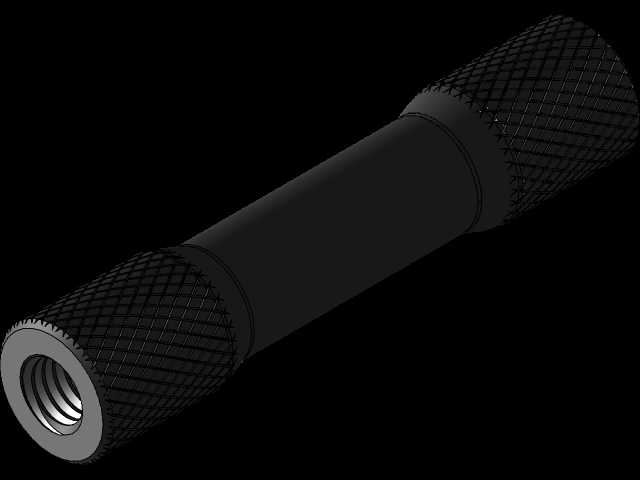

　　这类滚花圆形M3支座是小型多旋翼无人机组装环节里极为常用的间隔连接构件，日常装机作业里，不管是FPV穿越机的飞控板、电调板层叠安装，还是航拍小无人机的机身板件间隔固定，都需要这类两端带内螺纹的支柱来完成板件之间的间距支撑与刚性连接。不同于光滑外壁的同规格支柱，这款支座外壁做了全段网纹滚花处理，实际装配时不需要额外借助扳手夹持，徒手就能拧动完成初步锁紧，在装机空间局促、扳手无法伸入的狭小机身舱位里，这种滚花设计能大幅降低装配难度，也能减少后期维护拆换时的工具依赖。

　　从结构设计逻辑来看，这类支座采用两端内攻M3标准螺纹的中空贯通结构？不对，实际是两端分别开设M3螺纹孔，中间段为等径实心柱体，两端螺纹深度统一控制在5mm，刚好匹配市面上通用的M3尼龙螺丝、不锈钢螺丝的拧入深度，既不会因为螺纹过浅导致连接滑牙，也不会因为螺纹过深造成不必要的加工成本浪费。柱体的端部直径做了5.5mm的限位设计，当支座抵接在碳纤维板、玻纤板的安装孔位上时，端部的凸缘能刚好卡在孔径3.2mm的标准M3安装孔外侧，不会出现柱体窜入安装孔的问题，保证板件之间的支撑间距完全等于支座的有效长度，不会因为安装错位导致板件倾斜、飞控安装面不平影响飞行陀螺仪的校准精度。

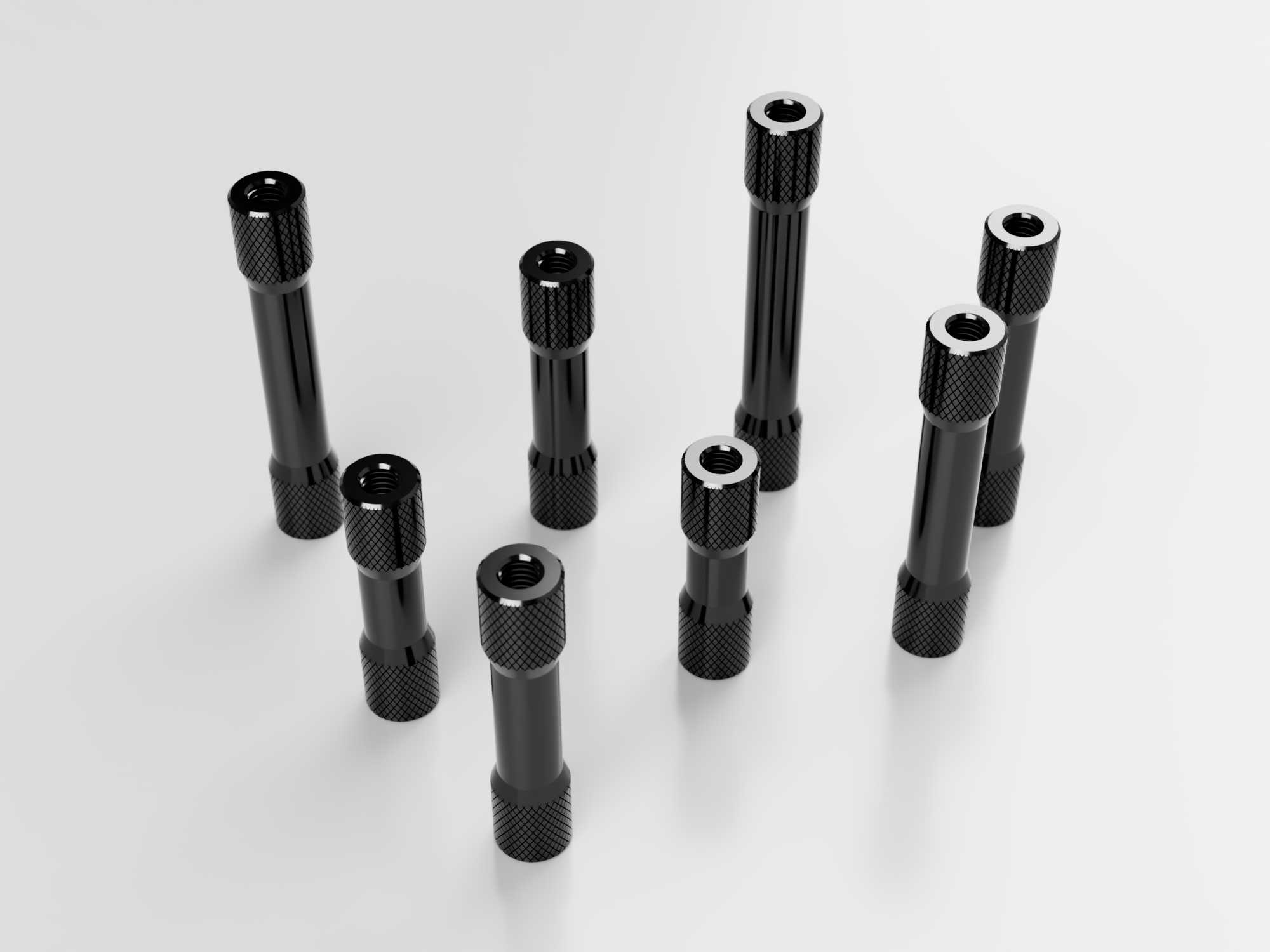

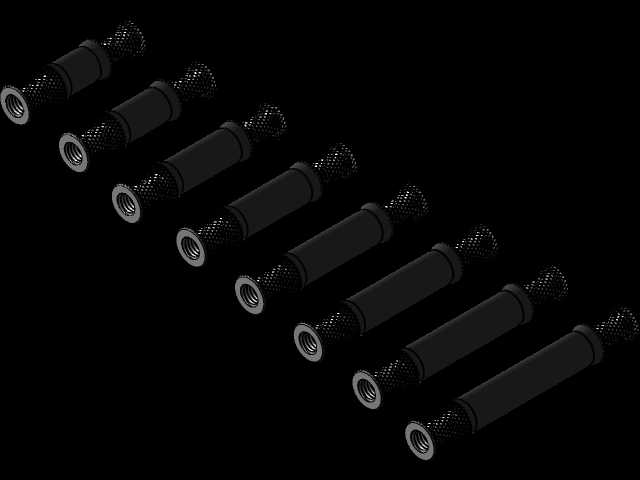

　　目前这套支座覆盖了20mm到35mm区间内的7种常用长度规格，基本覆盖了小型无人机从2寸到5寸机型的板件间隔需求：20mm、22mm规格多用于两层板之间的窄间距支撑，比如飞控与接收机板的层叠固定；25mm、26mm、28mm规格是穿越机装机里最常用的尺寸，多用于飞塔层与机身底板之间的间隔支撑，刚好能留出电调接线、电容安装的足够空间；30mm、32mm、35mm的长规格则多用于需要预留电池安装位、图传天线布置空间的板件连接，能给机身内部的走线、散热留出充足余量。柱体中间段直径统一为4.5mm，这个尺寸设计刚好能穿过市面上标准的30.5mm飞塔安装孔位的间隙，不会和孔位边缘产生剐蹭，也不会因为柱体过粗占用过多的机身内部走线空间。

　　实际选型使用时，需要注意这类支座的安装边界：两端拧入螺丝后，螺丝的拧入深度不能超过端部螺纹孔的设计深度，否则会顶到柱体中间的实心段，导致螺丝无法锁紧、板件压合不严；如果是用于大载重的行业级小型无人机，需要优先选择同规格的7075铝合金材质支座，这套滚花支座的表面氧化层均匀，滚花纹路的深度控制在0.2mm左右，既保证了足够的摩擦力方便徒手拧动，也不会因为滚花过深造成柱体应力集中、在炸机冲击时出现断裂。日常装机作业里，这类支座还可以拓展用于其他小型电子设备的板件间隔固定，比如小型3D打印机的控制板安装、迷你机器人的层叠板件支撑，只要是M3螺纹的安装场景，匹配对应长度的支座就能完成稳定的间隔支撑，不需要额外定制特殊规格的连接柱。

　　从建模角度来说，这类零件的建模重点在于滚花纹理的参数化实现，要保证滚花的节距、深度和实际加工参数一致，不能出现纹理过密或过疏导致和实物不符的问题；两端的螺纹孔要按照标准M3螺纹的小径参数建模，装配仿真时要验证螺丝拧入后的干涉情况，确保和标准M3螺丝、3.2mm安装孔的配合完全符合实际装配公差，避免出现模型装配时的错位、穿模问题。柱体两端的端面要做0.2mm的倒角处理，既可以去除加工后的锐边毛刺，也能在装配时起到导向作用，方便对准安装孔位快速完成定位。
