多工位ER25弹簧夹头规整收纳支架

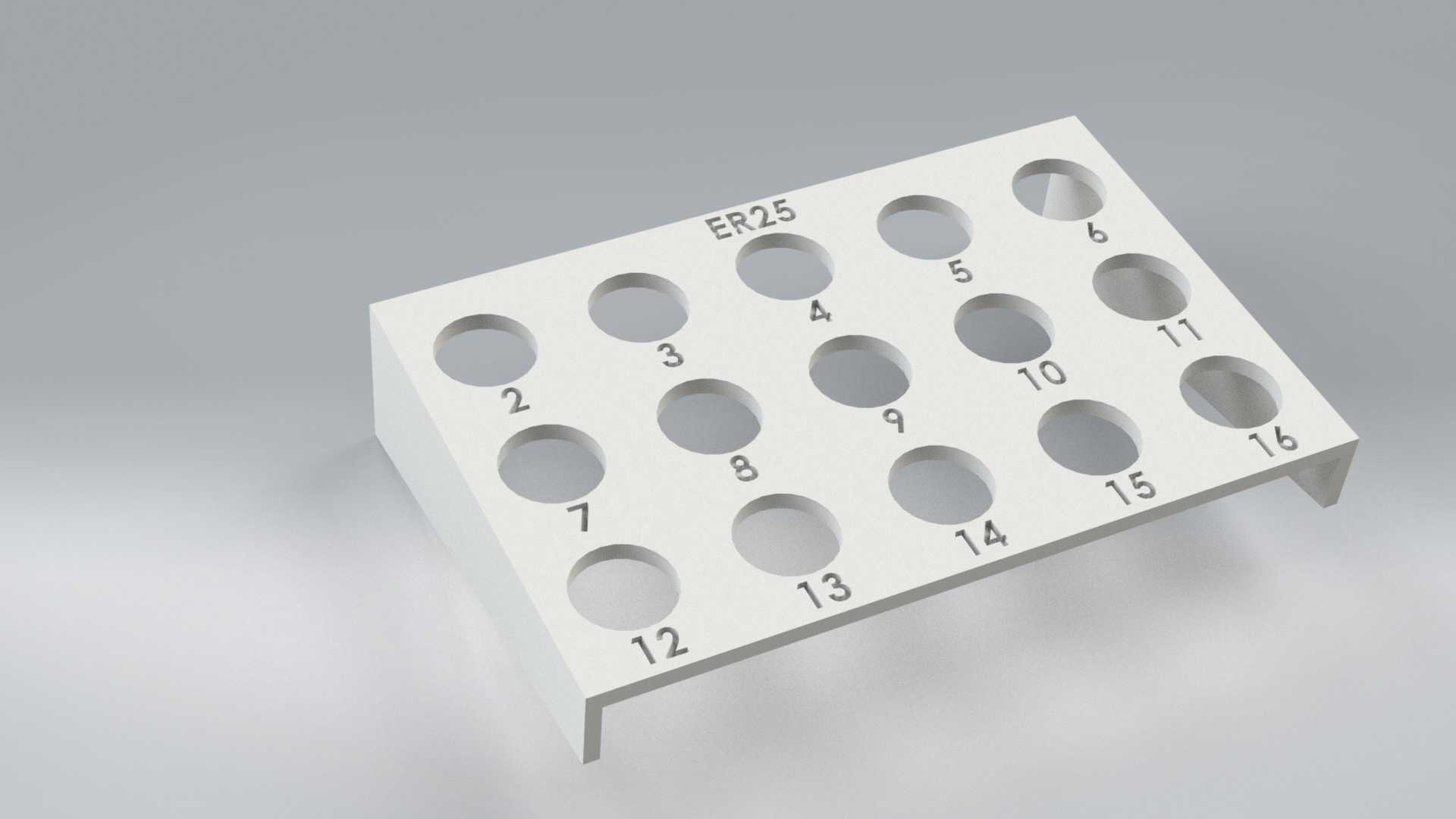

　　在数控加工车间的日常运维场景里，ER弹簧夹头是铣削、钻削、攻丝工序中使用率极高的刀具夹持元件，单台加工中心往往会配备十数支不同内孔规格的ER25夹头，用来适配不同直径的刀柄、刀具，若缺乏规整的收纳载体，夹头随意堆放在工具柜抽屉内，不仅会因相互磕碰损伤夹头的内锥定位面、弹性开槽端口，直接影响后续刀具装夹的同轴度精度，还会在换刀找件时耗费大量无效时间，拖慢生产节拍。这款ER25夹头支架正是针对车间现场的这类痛点设计，整体采用一体化矩形基座结构，基座上按照3行5列的矩阵排布15个定位孔位，每个孔位旁都蚀刻有对应夹头的夹持直径标识，从1mm到16mm覆盖ER25夹头的常规夹持规格区间，操作人员取放夹头时可以直接根据标识快速对位，

　　无需反复核对夹头端面的刻印规格，大幅缩短换刀准备时间。从结构设计逻辑来看，支架的每个定位孔都采用与ER25夹头外锥面匹配的内锥定位结构，而非简单的直通孔设计，夹头放入孔位后，锥面可以实现自定位贴合，不会因为支架挪动、车间设备运行产生的震动出现夹头歪斜、掉落的情况，同时锥面配合可以避免夹头外圆与孔壁的硬摩擦，保护夹头的外定位基准面不受划伤。基座的底部做了下沉式的安装边设计，既可以直接平放在机床操作台面、工具柜层板上使用，也可以通过安装边的预留孔位，用螺丝将支架固定在机床侧挂板、刀具车的立面上，适配不同车间的工具摆放习惯，安装边界灵活，不会占用过多的操作台面空间，整体基座的厚度控制在30mm，单孔位的中心距按照32mm设计，

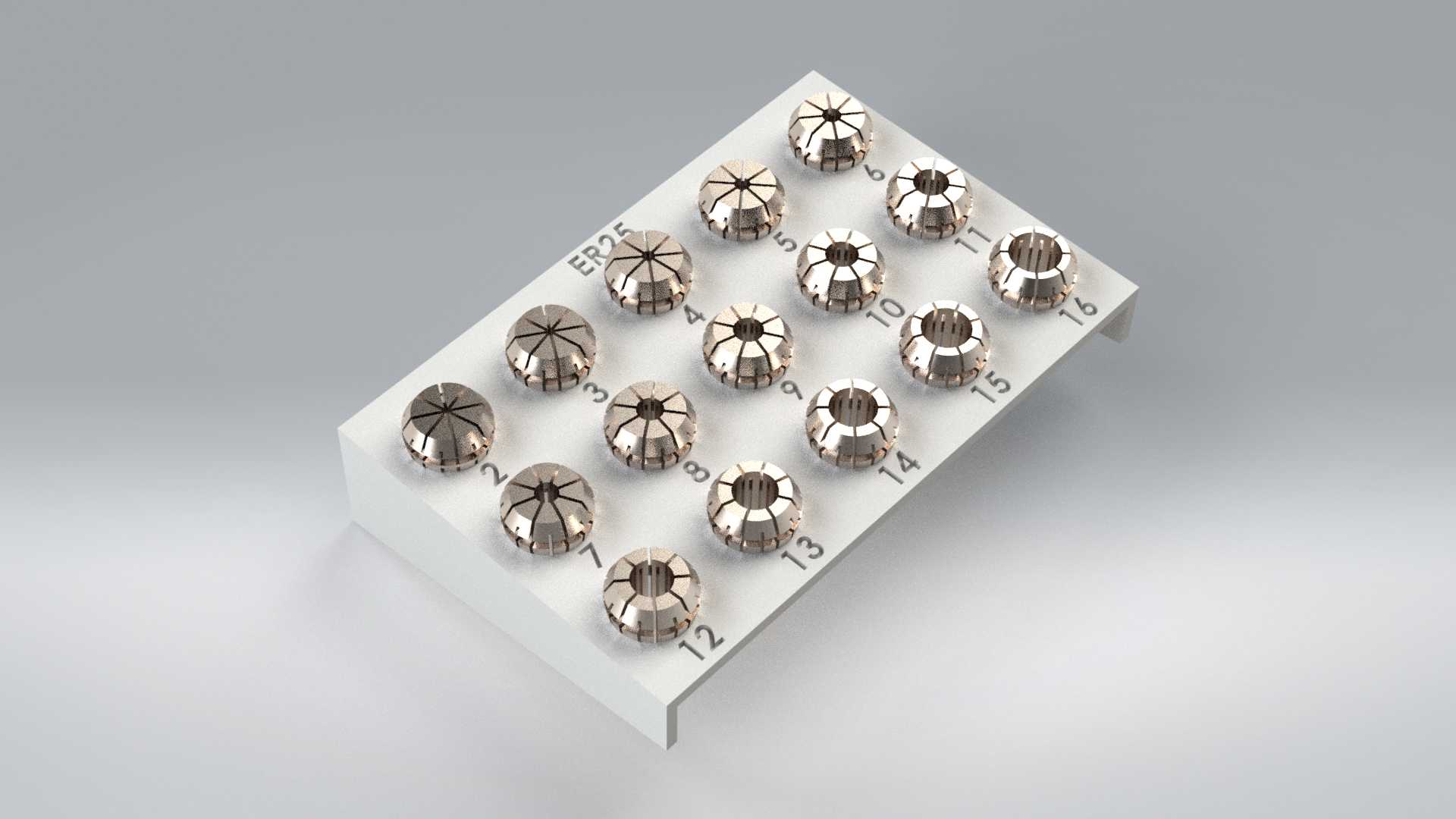

　　相邻夹头放入后留有足够的手指操作空间，取放时不会碰到相邻夹头，避免手部被夹头开槽的锐边划伤。在实际加工场景的适配性上，这款支架除了收纳常规ER25弹簧夹头外，也可以兼容带扁尾、带内冷通道的同规格ER25夹头，孔位深度设计为22mm，夹头放入后上端会露出10mm左右的高度，方便操作人员捏取夹头快速取出，不会出现夹头完全陷入孔内难以抠出的问题。基座的边角全部做了R3的圆角钝化处理，没有尖锐的加工毛刺，即使在频繁挪动、取放件的过程中也不会刮伤操作人员的手部或者刮破工具柜的防滑垫。不同于市面上常见的塑料材质夹头收纳架，这款支架的结构设计完全适配机加工车间的油污、切削液溅射环境，整体结构无卫生死角，

　　日常清理时只需要用车间的气枪吹扫或者用棉布擦拭即可，不会因为切削液渗入塑料缝隙产生老化、积垢的问题。从三维建模的设计细节来看，每个孔位的锥度严格按照ER夹头的标准外锥8度进行匹配，孔位的位置度公差控制在0.1mm以内，确保每个夹头放入后都能保持竖直状态，不会出现偏斜导致的夹头磕碰，基座的底面做了0.5mm的平面度要求，平放在台面上时不会出现晃动，固定安装时也能与安装面完全贴合，不会因为长期受力出现变形。在多机床协同的加工车间里，这类标准化的夹头收纳支架还可以实现刀具管理的目视化，不同班次的操作人员可以快速核对夹头的在位情况，避免出现夹头丢失、遗落在机床主轴或者工件舱内的安全隐患，尤其是在小批量多品种的加工场景下，频繁更换刀具夹头的过程中，规整的收纳体系可以有效降低夹头的损耗率，延长高精度夹头的使用寿命，减少因为夹头定位精度不足导致的工件加工超差问题。
