FRC竞赛立方体得分滑板底盘结构

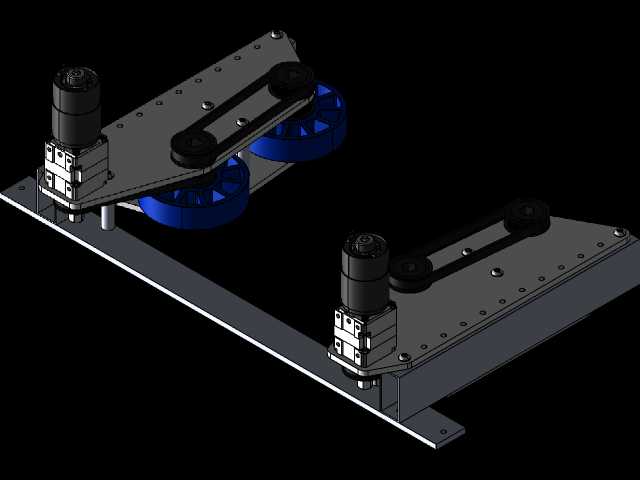

　　这套三维结构面向FRC赛事中立方体物料的快速得分场景，核心是一套可直接复用手头标准件搭建的滑板式移动底盘，没有采用复杂定制车架，整体以平板式滑板基体作为承载核心，两侧对称布置驱动单元，适配竞赛场地内短距离冲刺、横向对位、抵近得分区的作业需求。

　　从实际赛场使用逻辑来看，这类底盘不需要承担重载搬运任务，核心诉求是结构轻量化、装配调试快、维护拆换便捷，在赛前有限的备赛周期里，队员可以快速完成整车拼装、轮系校准与传动张紧调整，即便赛中出现传动件磨损、轮体磕碰，也能在局间短时间内完成备件替换。底盘的承载平板采用长条形平板布局，板面预留了阵列安装孔位，所有驱动电机、张紧轮、轮轴支座、侧挡支架都可以通过孔位直接锁附，不需要额外焊接或二次加工异形支架，孔位间距兼容常用竞赛铝型材与标准紧固件的安装模数，后期如果需要调整轮距、加装上部得分机构，也能直接在平板空余孔位上拓展固定点。

　　驱动部分采用双侧独立动力布局，每侧配置一套动力输出组件，动力从电机输出端经过同步带传动传递到驱动轮，传动路径短，传动效率损失小。同步带路径上设置了可调张紧轮，张紧轮的安装支座开有长条形调节槽，松开锁附螺丝即可拨动张紧轮改变带轮中心距，快速调整同步带预紧力，避免竞赛中急加速、急制动时同步带跳齿。驱动轮选用大直径蓝色耐磨轮，轮体宽度较大，和赛场地毯地面的接触面积充足，抓地稳定性强，起步加速时不容易出现打滑空转，大轮径也能轻松越过场地接缝、小厚度凸起障碍，不会出现底盘卡滞。

　　底盘的安装边界设计充分考虑了赛事规则的尺寸限制，整体平板轮廓方正，两侧驱动组件向外延伸的宽度控制在竞赛允许的整车初始尺寸范围内，上部预留的安装平面完全开放，后续可以直接加装立方体拾取机构、推料挡板、升降托板等不同功能的得分组件，平板下方预留了足够的离地间隙，电池、主控、布线槽都可以收纳在平板上下的空余空间，不会和地面发生剐蹭。

　　结构设计上刻意做了极简取舍，没有多余的异形折弯件和复杂曲面零件，绝大多数结构件都是平板、标准支座、标准紧固件，加工门槛极低，使用常规板材切割、钻孔即可完成自制件加工，不需要开模或多轴复杂加工。两侧驱动单元呈镜像对称布置，零件通用率极高，左右两侧的电机支座、张紧臂、轮轴安装位可以互换，备赛时只需要准备少量通用备件即可覆盖两侧的维护需求，大幅降低备件管理难度。

　　在实际对位作业时，滑板式底盘的重心完全落在两轮组之间的平板区域，重心低且分布均匀，高速急停时不会出现前倾翘头，侧向推移立方体物料时，底盘平板可以直接作为推料基准面，平整的板面和立方体表面贴合度高，推料过程中物料不会偏移滑脱。传动组件全部外露布置，调试时可以直接观察同步带运转状态、轮体转动同轴度，不需要拆解外罩即可排查卡滞、异响问题，赛场环境下的故障排查效率远高于全包覆式底盘。整套结构的安装孔位同时兼容多种标准传感器的安装，比如沿边测距传感器、碰撞触发开关都可以直接在平板前端、侧端的孔位锁附，不需要额外加工转接件，给整车的自主导航、对位得分功能留出了充足的拓展空间。
