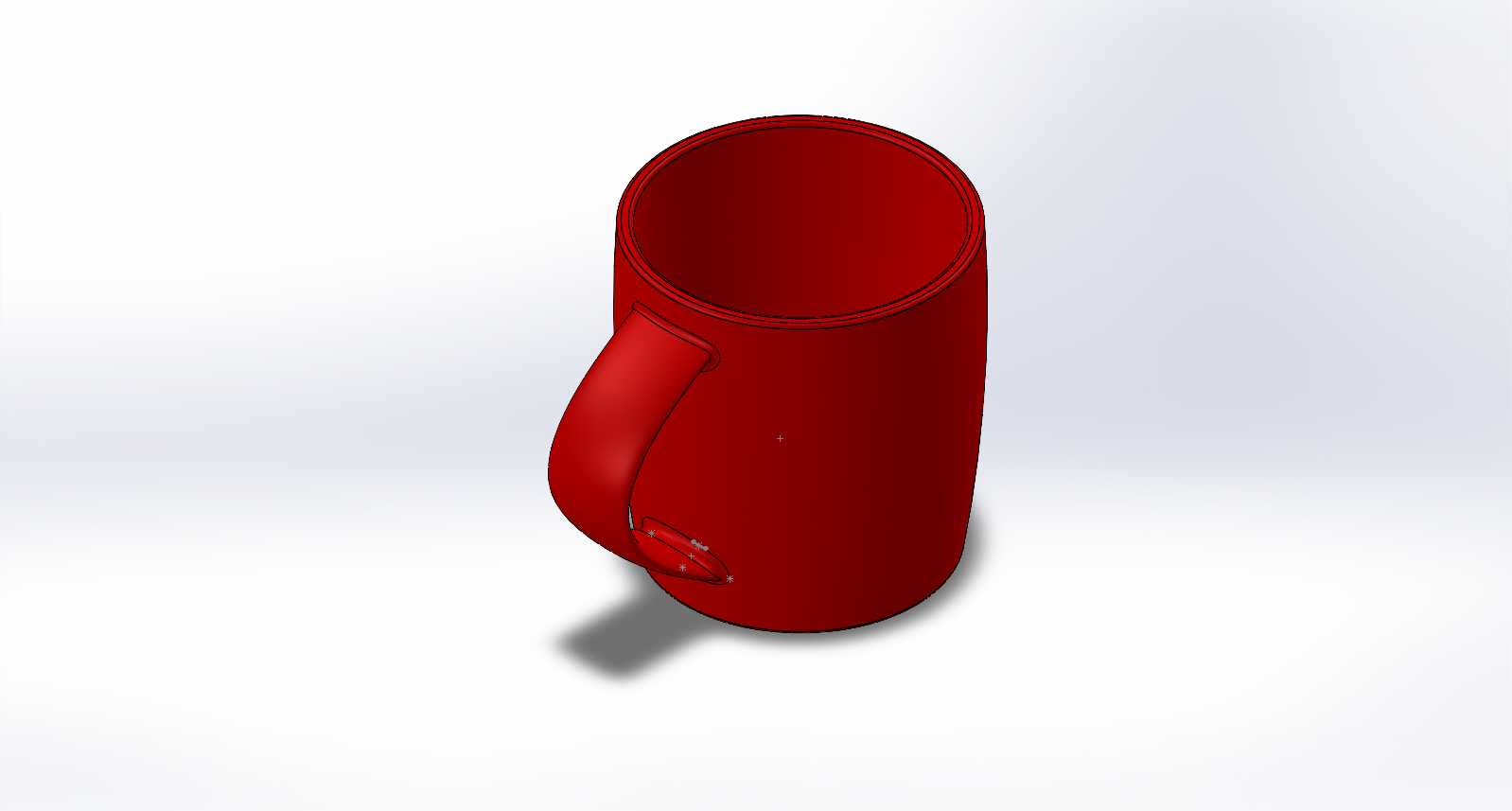

带侧握把手的红色马克杯结构设计

　　日常办公桌面、餐饮门店备餐区、宿舍洗漱台这类场景里，带一体式侧握把手的直筒马克杯是使用频率极高的日用器具，这款杯体的三维结构完全围绕手持握持、直立放置、批量注塑成型的实际需求搭建，没有多余的装饰曲面，所有轮廓都服务于使用与加工落地。先看杯身主体，整体采用等壁厚直筒回转结构，杯口做了外翻的薄边处理，这个细节不是外观造型需求：一是饮用时唇边贴合外翻边不会被直壁锐边硌到，二是注塑脱模时杯口边缘的刚性更强，顶出过程中不会出现口部椭圆变形，三是多个杯子叠放收纳时，外翻边可以作为轴向定位台阶，杯体插入下方杯腔后不会完全卡死，叠放取拿都顺畅。杯底做了向内凹陷的环形支撑脚，外圈环形接触面和放置台面完全贴合，中间内凹区域不接触桌面，

　　哪怕台面有少量水渍、细小碎屑，杯底也不会被垫歪，放置稳定性远高于平底直触结构；环形支撑脚的径向宽度经过匹配，杯体重心落在支撑环围成的区域内部，正常手持走动、轻微碰触台面时不会出现侧翻。侧置把手是和杯身侧壁连为一体的C型弯臂结构，把手的内圈握持空间按照成年人四指并拢的厚度预留，指部穿入后弯臂内壁和杯身外壁的间隙足够，不会出现夹手、手指塞不进去的情况；把手和杯身的上下两处连接位置都做了大圆角过渡，没有尖锐的应力集中棱角——日常使用中杯体装满热水时，整个杯身的载荷大部分由把手承接，两处连接圆角可以把握持产生的弯曲应力均匀分散到杯壁上，长期使用不会在连接根部出现开裂。把手的截面采用扁椭圆形态，贴合手掌握持时的指腹接触面，

　　相比圆形截面握感更贴合，拎取满杯液体时手掌局部压强更小，长时间持握也不会出现勒手的问题。杯体内腔是和外轮廓同轴的直筒空腔，侧壁壁厚全程保持均匀，从杯口到杯底的壁厚偏差控制在极小范围，这一点完全是针对注塑成型工艺做的设计：均匀壁厚可以让塑料熔体在模腔内填充时流速一致，冷却收缩量同步，不会出现局部壁厚过大导致的缩痕、内部气孔，也不会因为壁厚过薄出现填充缺料。杯体内腔底部做了圆弧过渡，没有直角死角，日常清洗时杯刷可以顺畅扫过所有内壁区域，不会残留咖啡、茶饮的积垢。从安装边界和尺寸适配的角度看，这款杯体的外径尺寸适配常规车载杯架、桌面杯垫、饮水机接水腔的通用直径范围，直立放置时不会和周边限位结构发生干涉；杯体总高度匹配常规家用饮水机、

　　台式咖啡机的出水嘴下方预留空间，接水时杯口完全位于出水嘴下方，不会出现杯身过高顶到出水龙头、水溅到杯外的情况。把手向侧方伸出的总宽度也经过考量，当杯子放入常规双肩包侧袋、办公桌杯孔时，侧把手可以顺着杯孔缺口方向放置，不会因为突出尺寸过大无法放入。结构建模过程中，所有回转面通过旋转特征生成主体，再通过扫掠特征构建把手弯臂，最后将两个实体合并为单一整体，连接处的过渡圆角全程保持曲率连续，导出的曲面没有碎面、尖角，后续做模流分析、模具分模时，可以直接抽取内外分型面，不需要额外修补几何破面。杯体的重心位置经过配重校核，空杯状态下重心位于杯身下半段，装满水后重心依然处于支撑环的上方区间，哪怕手持把手倾斜倒水，力矩分布也符合人手施力习惯，不需要刻意用力掰动杯体就能顺畅控制出水角度。杯口外翻边的厚度略大于侧壁壁厚，既强化了口部抗冲击能力，杯子意外倾倒滚落时，外翻边先接触接触面，不会直接磕裂薄壁杯身，也为后续后续加装硅胶密封圈、配套杯盖预留了安装配合面，不需要二次修改杯体主体结构。这类直筒马克杯没有复杂的异形曲面，加工时模具结构简单，只需要前后模两个主分型面，把手区域不需要额外做复杂抽芯，量产时成型周期短，良率高，完全适配日用塑料制品大批量生产的需求。
