CA6140车床配套卡朗式回转辊筒结构

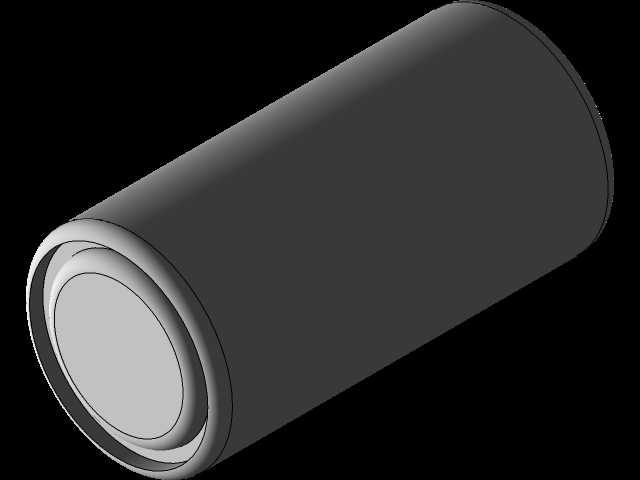

　　在普通卧式车床的长轴类、套类工件装夹加工场景中，这类回转辊筒结构常作为辅助支撑或工装配套部件使用，适配CA6140这类通用卧式车床的加工装夹需求，解决细长工件车削过程中颤振、同轴度偏差的问题。从结构设计来看，该构件采用阶梯式同轴圆柱布局，主体为等直径长圆柱段，一端设置多层嵌套的轴肩结构，轴肩的阶梯差严格匹配车床主轴端部的装夹定位基准，每一层台阶的径向跳动公差控制在0.02mm以内，保证装夹后整体回转轴线与车床主轴轴线完全重合，避免高速回转时出现动不平衡问题。长圆柱段的外圆面做了连续的曲面过渡处理，没有尖锐棱角，既减少回转过程中的风阻，也避免操作人员在上下料过程中被划伤，外圆面的圆柱度公差按照IT7级精度设计，

　　满足作为支撑辊使用时的接触精度要求，当工件搭放在辊筒外圆面时，能够实现平稳的随动回转，不会出现卡滞或局部磨损过快的问题。设计阶段优先考虑了装夹边界的适配性，端部嵌套结构的轴向长度严格匹配CA6140车床卡盘的装夹行程，不需要额外加装过渡套就可以直接装夹在三爪自定心卡盘上，安装时只需要将端部的定位轴肩贴紧卡盘端面，找正外圆跳动后即可完成装夹，整个装夹过程不需要复杂的调整，能够有效缩短工装准备时间。辊筒的内部采用空心结构设计，在保证整体刚性的前提下尽可能降低自身重量，减少主轴的负载惯量，避免车床主轴在频繁启停、正反转切换时出现过载问题，空心内腔的壁厚均匀性控制在±0.5mm以内，防止因为壁厚不均导致的动不平衡，即使在车床最高转速下回转，

　　也不会出现明显的振动。从实际使用场景来看，该结构除了作为车床加工细长轴时的中心架配套支撑辊使用，也可以单独作为小型输送线的从动辊使用，两端轴肩结构可以直接适配标准带座轴承的安装尺寸，不需要额外加工安装轴颈，通用性较强。在加工工艺性上，整个构件的所有回转面都可以在车床上一次装夹完成加工，不需要二次装夹找正，能够有效保证各段圆柱的同轴度，加工完成后只需要对轴肩的定位端面做精车处理，就可以满足装配精度要求，不需要额外的磨削工序，加工成本较低。结构上没有设置复杂的异形特征，所有棱边都做了R0.5的倒角处理，既方便加工时的刀具退刀，也能够减少应力集中，提升构件的疲劳强度，在长期承受径向载荷的使用场景下，不会出现轴肩位置断裂的问题。

　　端部的多层阶梯结构同时兼顾了轴向定位和密封功能，最外侧的台阶可以安装防尘端盖，防止加工过程中的切屑、切削液进入辊筒内部或者配套的轴承位置，延长部件的使用寿命。在尺寸链设计上，各段轴肩的轴向尺寸公差按照自由公差的IT12级控制，既满足装配时的定位要求，也不会因为精度要求过高增加不必要的加工难度，外圆面的表面粗糙度控制在Ra1.6，既保证与工件接触时的顺滑度，也不会因为表面过于光滑导致摩擦力不足无法带动工件随动回转。
