模拟赛车用改进版轴距传动结构

　　这套轴距结构主要面向民用模拟赛车外设改装场景，是针对入门级直驱模拟赛车基座传动端的优化改型，核心解决市售同类型轴距结构皮带适配范围窄、编码器安装同轴度差、电机支架刚性不足的常见问题。从实际装车使用的角度看，该结构直接对接模拟赛车的方向盘输入轴端，承担电机动力传递、转向角度信号采集、轴端径向载荷承载的核心作用，日常使用中需要承受玩家快速打方向的冲击载荷、持续力反馈输出的反扭矩，因此结构设计上优先保障刚性与传动精度，而非极致轻量化。

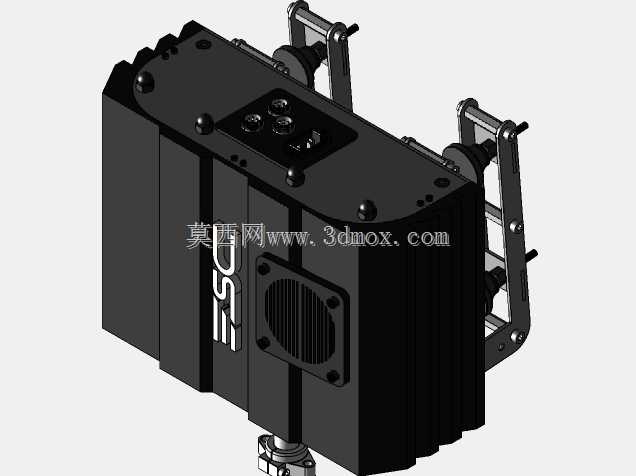

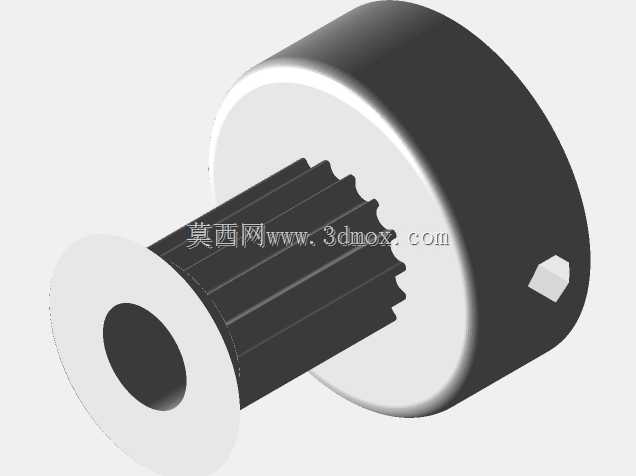

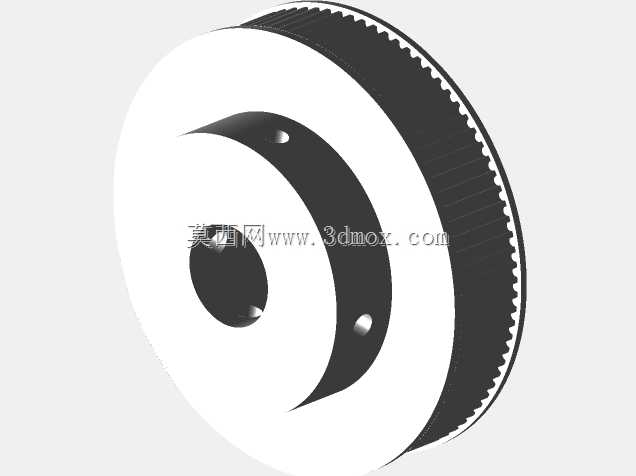

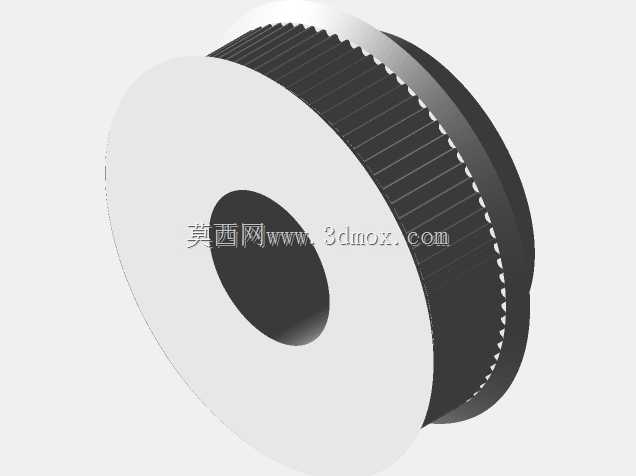

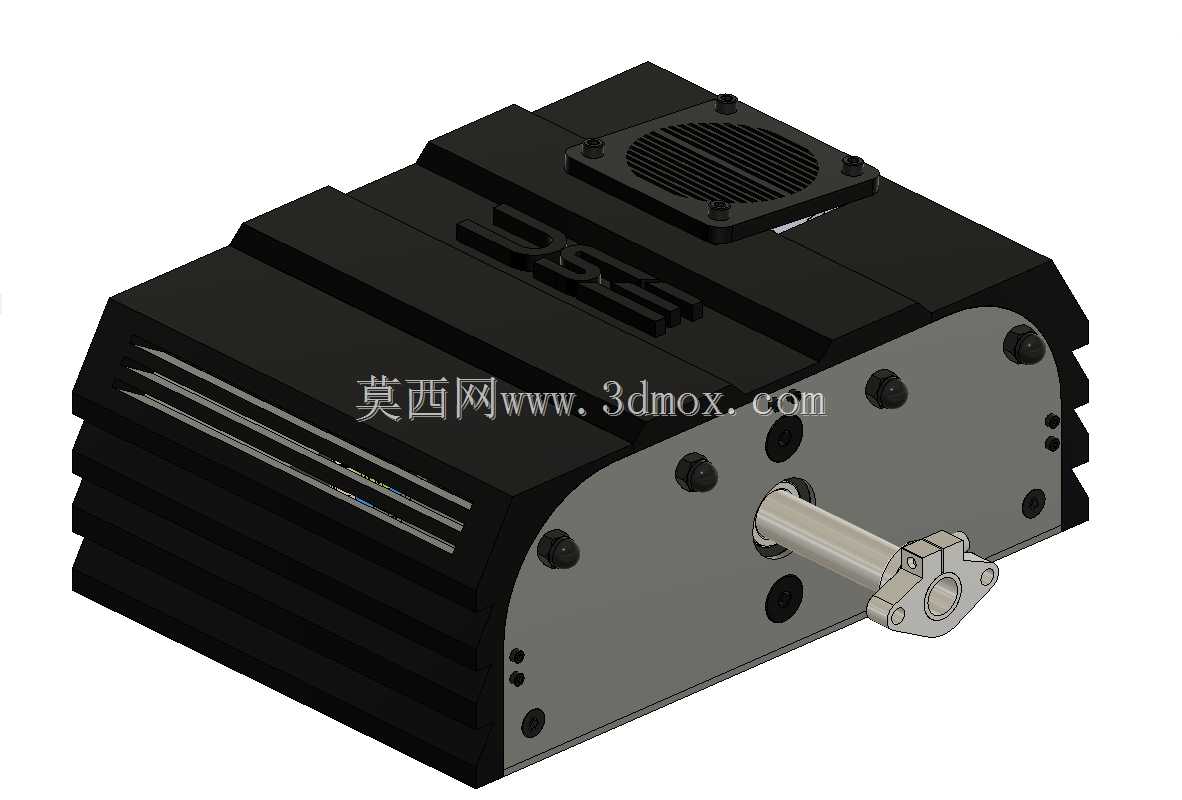

　　结构设计上，主体外壳采用多段拼接式铝壳结构，外壳表面设置多道平行散热筋，既可以提升连续高负载力反馈输出时的散热效率，也能通过筋条结构提升外壳的抗扭刚性，避免大扭矩输出时外壳形变影响传动精度。输出轴端采用20mm直径的实心轴设计，轴端预留标准的方向盘快拆安装接口，无需额外加装车床加工的转接夹具，可直接适配市售主流的模拟赛车快拆结构，降低玩家改装的加工门槛。传动端采用同步带传动方案，设计时预留了充足的皮带调节行程，可兼容360毫米周长的HTD3M同步带，也可适配200毫米至220毫米周长的GT2同步带，对应的皮带中心距调节范围覆盖23厘米至27厘米，玩家可根据自身选用的电机型号、力反馈扭矩需求灵活更换不同规格的同步带，无需重新加工主体支架。

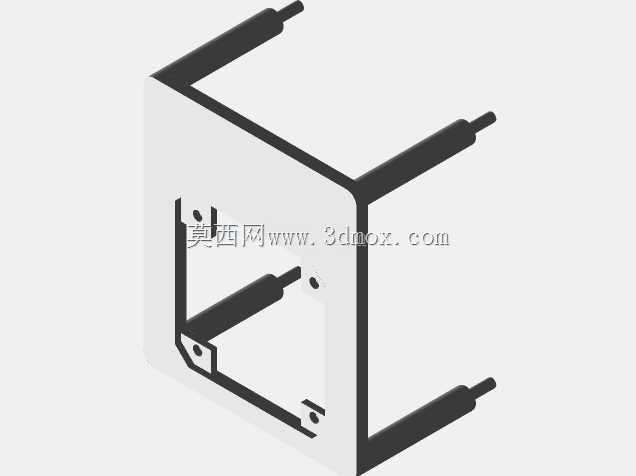

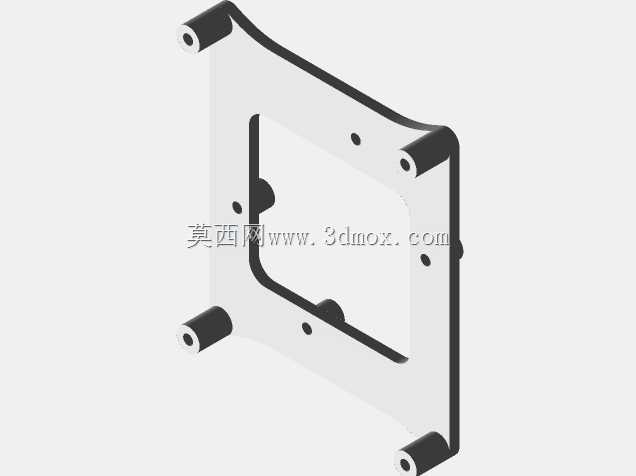

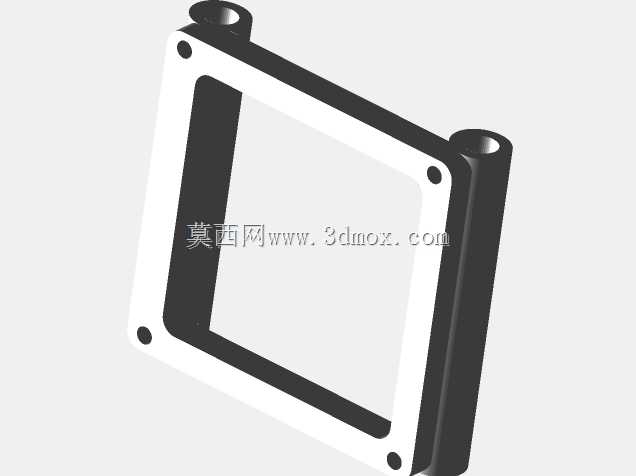

　　电机支架部分做了针对性的加强设计，支架与主体外壳的连接面设置了多个定位销孔，安装时可先通过定位销完成电机与带轮的同轴度预定位，再通过锁紧螺栓完成固定，能有效避免长期使用后电机移位导致的皮带跳齿、异响问题。编码器安装位直接集成在皮带轮侧的端盖上，采用同轴直装的设计方案，编码器转轴与带轮转轴通过刚性联轴器连接，可直接采集输出轴的实时转动角度，避免了间接测量带来的信号延迟、角度误差问题，能提升力反馈的响应速度与角度精度，适配1:5比例的转向传动比设定，匹配多数民用模拟赛车的转向角度需求。

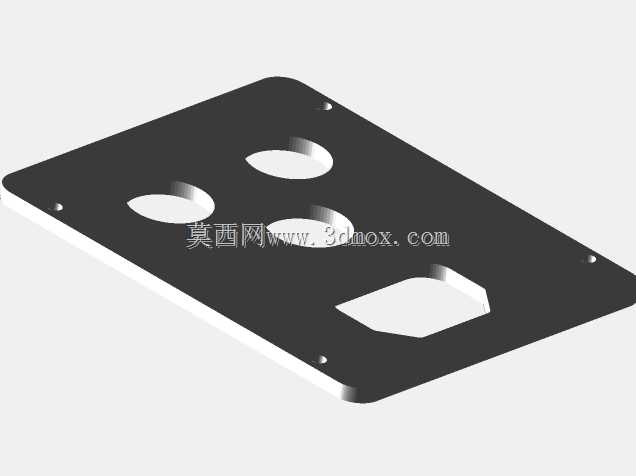

　　安装边界方面，主体结构的外形为方正带圆弧过渡的块状结构，输出轴从前端盖中心伸出，轴端突出端盖的长度经过核算，刚好满足快拆结构的安装深度需求，不会出现快拆与端盖干涉的问题；外壳的安装孔位采用标准化的孔距设计，可直接固定在市面常见的铝型材模拟赛车支架上，也可通过转接板安装在自制的木质、钢制支架上，安装时仅需保障输出轴的水平度，即可完成整套结构的固定。端盖上预留了多个穿线孔，电机动力线、编码器信号线可直接从端盖的预留孔位穿出，避免走线与转动的皮带、带轮发生干涉，提升长期使用的可靠性。

　　从实际使用的工况出发，这套结构的所有转动配合面都预留了标准的轴承安装位，输出轴两端采用深沟球轴承支撑，可承受径向与轴向的复合载荷，应对玩家激烈操作时的各个方向的冲击力；皮带张紧结构采用滑槽式调节设计，调节时仅需松开电机支架的锁紧螺栓，滑动电机调整皮带张紧度后再锁紧即可，无需拆解主体外壳，日常维护调整的操作门槛很低。端盖与外壳的拼接面都设置了密封槽，可加装薄密封垫减少日常使用中灰尘进入传动腔，延长同步带与轴承的使用寿命，适合模拟赛车体验店、个人玩家长期高频使用的场景。
