6KP多槽带轮滑轮三维结构设计

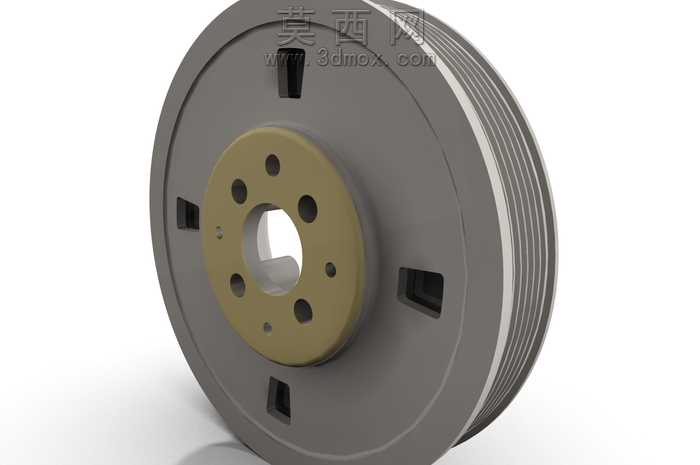

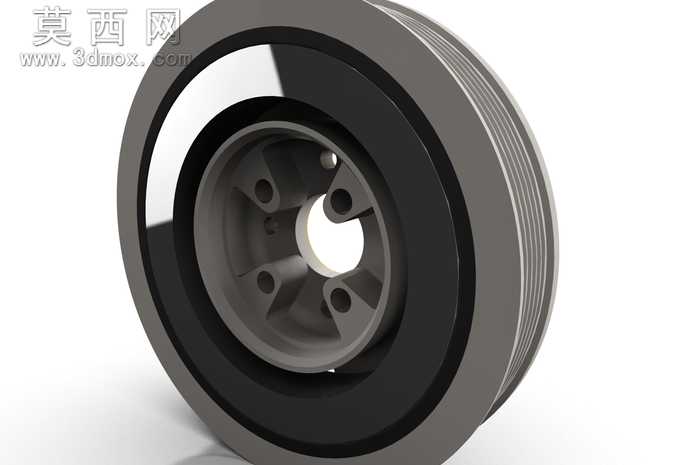

本作品为6KP型带槽滑轮的三维参数化建模成果，建模过程严格遵循机械传动零件的设计规范，以1.9TD规格的实际应用尺寸为参考基准，还原带轮的真实结构特征。建模阶段首先绘制带轮的径向截面草图，精准定义轮缘多楔带槽的轮廓参数，保证槽型角度、槽深、槽间距符合多楔带传动的配合公差要求，通过旋转特征生成带轮的基体结构，确保轮体的回转同轴度满足高速传动的动平衡需求。针对轮毂部分，采用分层结构设计，中心轴孔按照标准传动配合尺寸绘制，轴孔周边均匀分布多个安装定位孔，用于带轮与传动轴的周向固定与锁紧，轮毂与轮缘之间通过均匀排布的减重槽结构实现轻量化设计，在保证轮体结构强度、抗扭刚度的前提下，有效降低带轮自身重量，减少传动过程中的转动惯量，提升传动系统的响应效率。材质与渲染阶段，轮体主体采用灰铸铁材质参数设置，还原铸铁零件哑光深灰的金属质感，轮毂安装面采用黄铜色的金属材质区分，模拟带轮装配时的衬套结构，通过环境光遮蔽、漫反射、高光反射的参数调整，清晰呈现轮槽的细节轮廓、减重槽的结构深度以及安装孔的位置关系，渲染视角选择斜向透视角度，能够同时展示带轮的端面安装结构与轮缘的带槽特征，直观呈现零件的整体形态。设计过程中重点考量带轮的传动实用性，轮缘的多槽结构可适配多楔带传动，相比普通平带轮具备更大的传动接触面积，可传递更大的扭矩同时减少传动打滑风险，均匀分布的减重槽兼顾了结构减重与应力分散的作用，避免轮体在高速旋转时出现应力集中导致的结构变形，轮毂的多孔位设计可适配不同规格的传动轴安装需求，提升零件的通用适配性。建模过程中对非关键尺寸做了合理的工程化近似处理，在保证整体结构精度的前提下简化了不必要的细节特征，让模型既能够满足机械设计教学演示、结构原理展示的需求，也可作为传动系统装配设计的参考零件使用，完整还原了这类通用传动五金件的典型结构特征与设计逻辑。
