汽车前大灯伺服调节机构三维结构设计

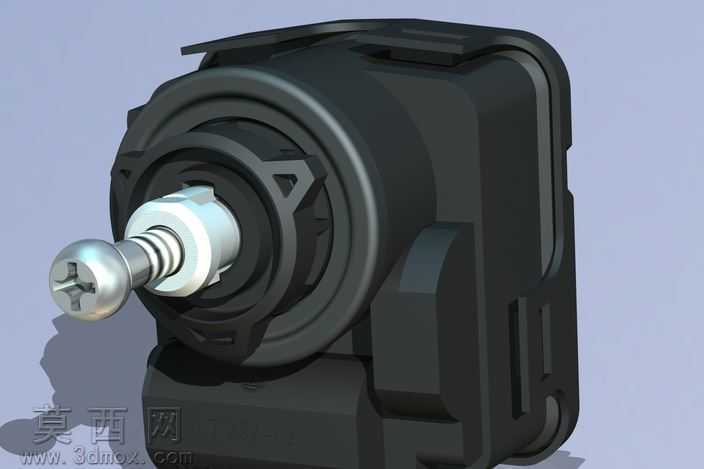

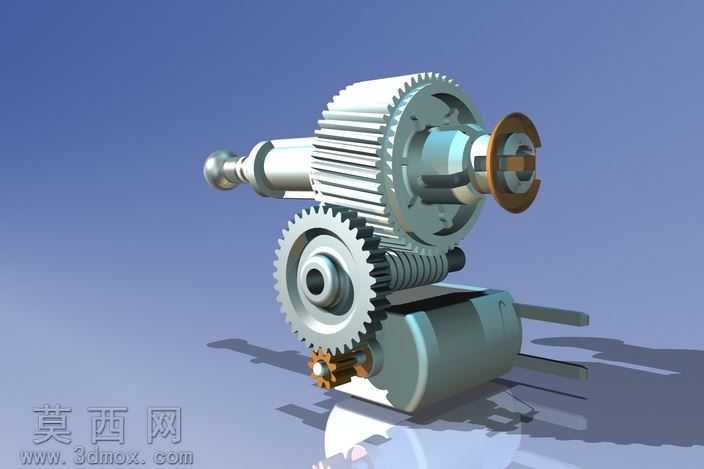

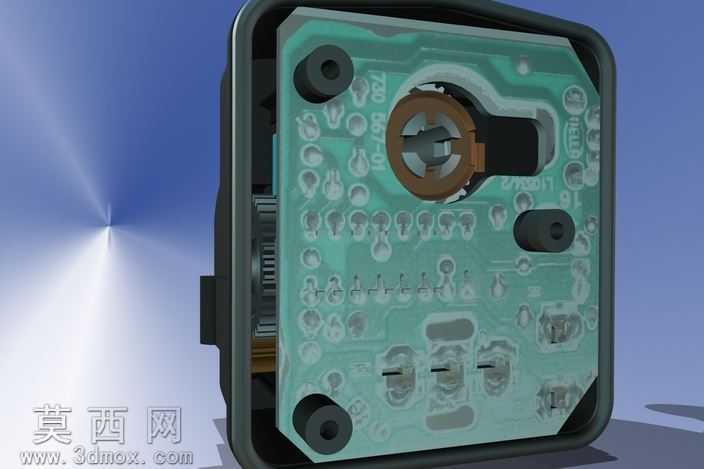

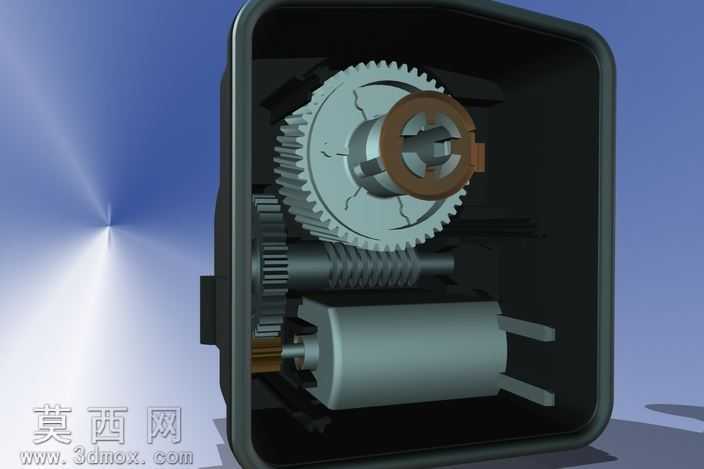

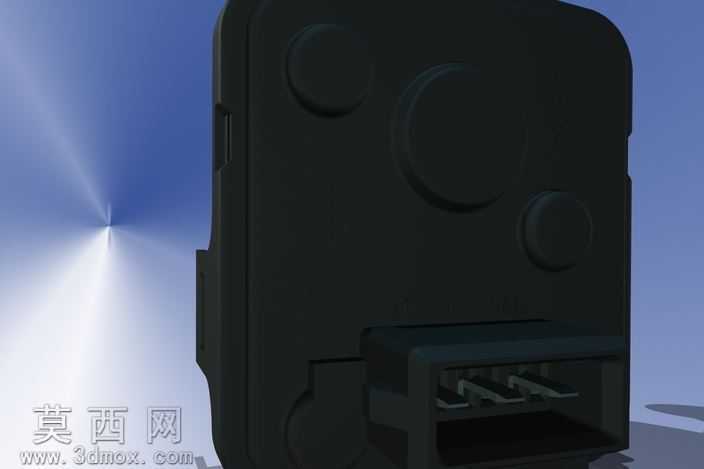

本作品为汽车前大灯伺服调节机构的三维建模设计，整体建模过程围绕实物逆向还原的思路展开，首先通过拆解大众高尔夫MKIII伺服电调结构的核心组成，在三维软件中依次完成各零部件的参数化建模，从驱动端的微型直流伺服电机开始，精准还原电机输出轴的尺寸、安装定位卡扣的结构特征，确保电机与减速机构的装配间隙符合实际装配公差要求。传动部分的建模重点聚焦多级齿轮减速结构，首先完成与电机输出轴过盈配合的初级蜗杆建模，精准绘制蜗杆的齿形参数、导程角，保证与下一级斜齿轮的啮合传动比匹配；后续依次完成中间传动直齿轮、末端输出调节齿轮的齿形绘制，每一级齿轮的模数、齿数、压力角均参照实物测绘参数设置，确保齿轮啮合时无干涉、传动顺滑，还原真实的减速增扭效果。外壳部分采用壳体类零件建模思路，通过抽壳、拉伸切除、加强筋绘制等操作，还原黑色塑料外壳的安装定位柱、卡扣槽、出线口等细节特征，保证内部所有传动零件、电机均可精准装配在壳体内腔，各零件之间的装配约束完全参照实际装配关系设置，可直观演示电机通电后通过多级齿轮传动带动末端输出轴转动，进而推动大灯反光碗实现角度调节的完整运动过程。渲染阶段针对不同零件赋予对应材质，金属齿轮部分赋予哑光金属材质，还原粉末冶金齿轮的质感，电机外壳赋予深灰色哑光金属材质，塑料外壳赋予黑色磨砂塑料材质，输出齿轮上的铜套部分赋予黄铜金属材质，通过场景打光突出内部传动结构的层次关系，清晰展示各零件的装配位置与传动逻辑。整个建模过程严格遵循实物结构比例，未做多余的简化处理，完整保留了伺服调节机构的内部传动细节，可直观呈现汽车大灯电调功能的实现原理，清晰展示多级齿轮减速传动的结构布局，为汽车车灯调节机构的结构学习、原理演示提供精准的三维参照。
