开式螺旋拉紧索具花兰螺丝结构

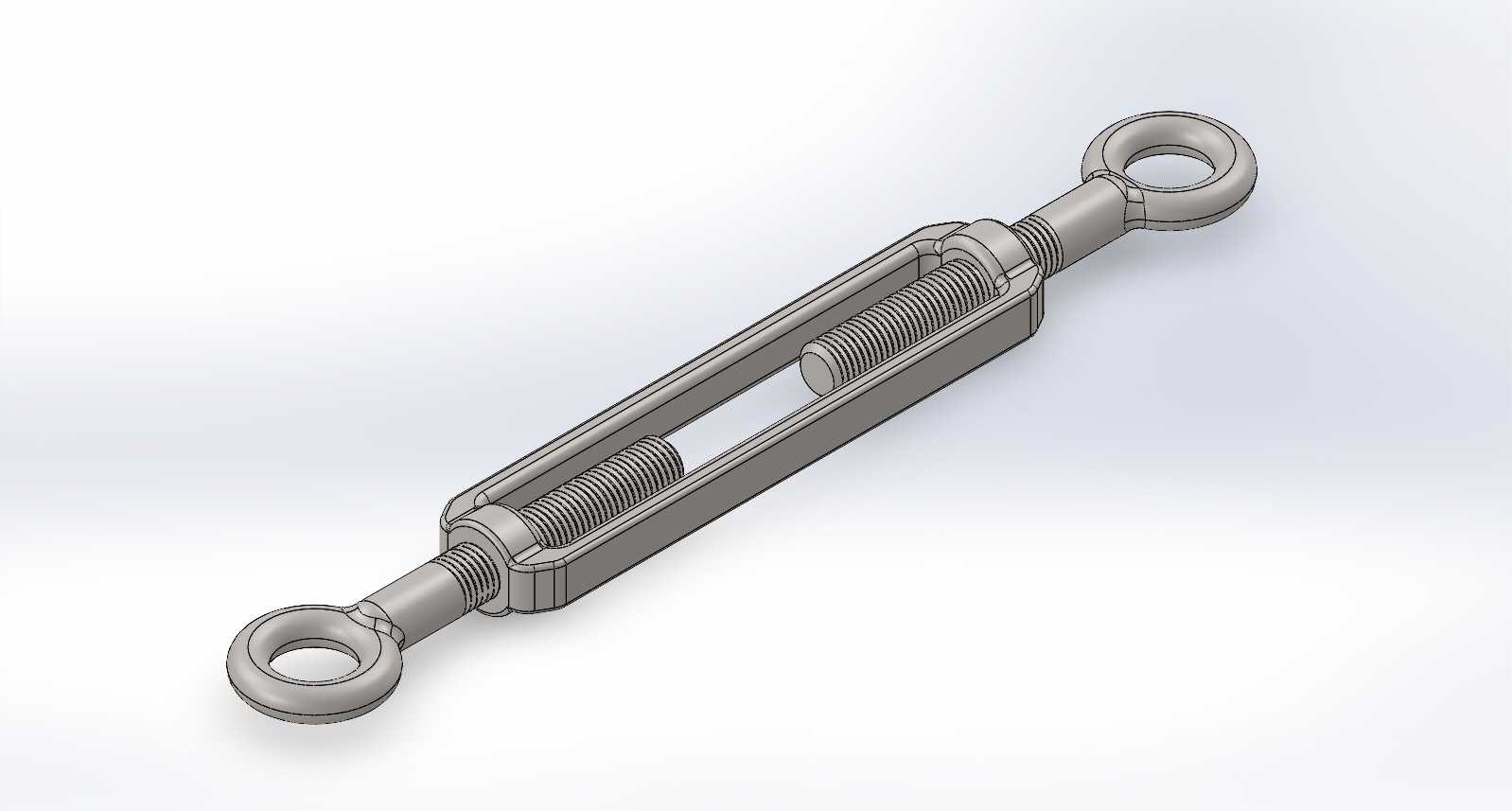

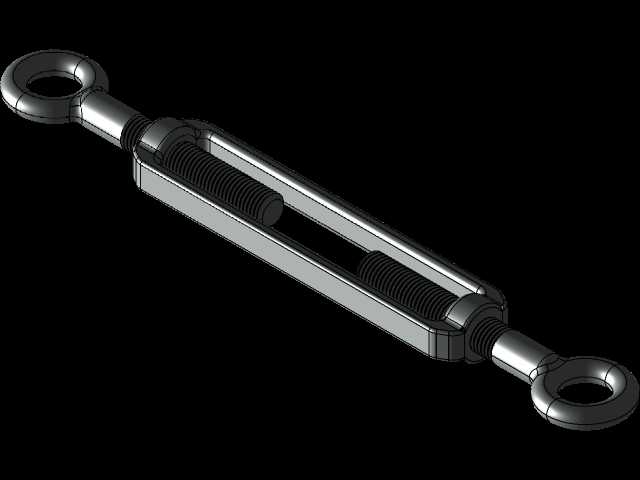

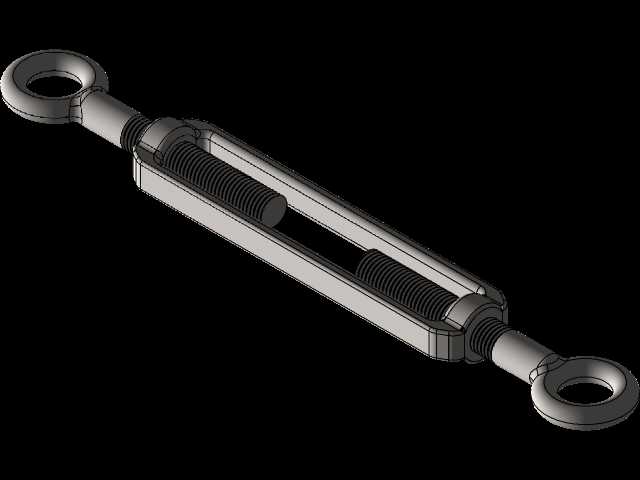

　　该结构对应现场常用的开式螺旋拉紧装置，两端采用环形吊耳形式，中间通过左右旋螺纹与框形本体配合，实现拉杆间距的连续微调。它在钢结构拉索、管道支吊架、船舶系固、舞台桁架、幕墙拉杆、临时缆风绳以及设备安装找正场景中使用较多，核心作用不是承受主动驱动载荷，而是在两个固定连接点之间建立可控预紧力，并把绳索、拉杆或链条的松弛量吸收掉。

　　从实际装配关系看，中部开式框架承担两端螺纹副的反力，框架两侧留有长向观察空间，转动本体时可以直接看到两端螺杆旋入深度。这个细节对现场维护很重要：拉紧件长期受振动后容易出现微量松动，检修人员不必完全拆解，就能判断左右螺纹啮合是否仍在安全范围内。两端吊环与螺杆采用同轴过渡，环孔用于穿入卸扣、销轴或连接钩，环部圆弧避免应力集中，杆部则通过台阶过渡到螺纹段，使拉伸载荷从环孔平稳传递到螺纹牙型。

　　设计时需要重点处理旋向关系。通常一端为右旋螺纹，另一端为左旋螺纹，旋转中间本体时，两端吊环同步靠近或远离，从而改变总长度。若两端采用相同旋向，转动本体只会让一侧进给、另一侧退出，无法形成有效张紧。螺纹段的有效旋合长度要预留足够调节余量，既要满足最短安装边界下仍有足够牙数承载，也要保证最长拉伸位置时螺杆不完全脱出。框形本体端部的螺纹孔应与外拉杆保持同轴，偏斜会造成附加弯曲，使螺纹牙侧局部载荷增大。

　　外形尺寸方面，这类零件的安装边界主要由闭合长度、张开长度、两端环孔内径、环部厚度、本体宽度和最大外径共同决定。选型时不能只看额定拉力，还要核对两个连接点在未张紧状态下的实际距离。若安装距过短，螺丝扣调到最短仍无法连接；若距离过长，虽然能够挂上，但螺纹啮合不足，受载后存在脱扣风险。环孔尺寸也要与配套销轴匹配，销轴过细会造成环孔接触面积偏小，销轴过粗则无法穿装，且会挤压环孔内侧圆弧。

　　受力路径上，载荷从一端环孔传入，经端杆、螺纹副、框形本体、另一侧螺纹副，再传到另一端环孔。框架在张紧时主要承受弯曲与拉伸复合作用，两侧边梁不能只按简单拉杆处理；端部螺纹孔周围是高应力区，建模时应保留合理壁厚，并在孔口与外轮廓之间避免尖锐突变。端杆与环部交接处宜采用圆滑过渡，螺纹收尾位置也不应落在最大应力截面上，这些处理直接影响反复加载下的疲劳寿命。

　　三维建模过程中，可先建立两端吊环螺杆的中心线，再以中点对称布置开式本体。螺纹不必只做外观装饰，若用于结构校核，应准确表达公称直径、螺距、旋向和有效旋合段；若用于装配展示，则需保证转动本体后两端伸缩关系符合机械原理。框体内部空腔要给螺杆留出运动空间，不能在最大张开位置发生干涉。端部环孔的方向也需要结合使用场景确认，同平面环孔适合大多数直线拉接，若现场存在扭转或多角度连接，则还要考虑与卸扣组合后的转动自由度。

　　安装使用时，一般先将本体旋到中间可调范围附近，再连接两端附件，随后用扳手或撬棒转动本体逐步张紧。张紧力不宜依靠无限旋转来提高，螺纹副达到设计啮合长度后，额外强力扭转会让框架和端杆产生屈服。用于振动设备或户外索具时，还应配合锁紧螺母、开口销或防松钢丝，把调节后的位置固定。润滑与防腐也不可忽视，露天环境下螺纹段容易锈蚀，一旦锈死，后期拆卸和再次调节都会困难。

　　该模型把吊环、端杆、左右旋螺纹、开式框架和张紧调节关系完整表达出来，适合用于索具选型校核、安装空间检查、机构演示以及五金件结构设计参考。
