模块化交流接触器三维结构设计

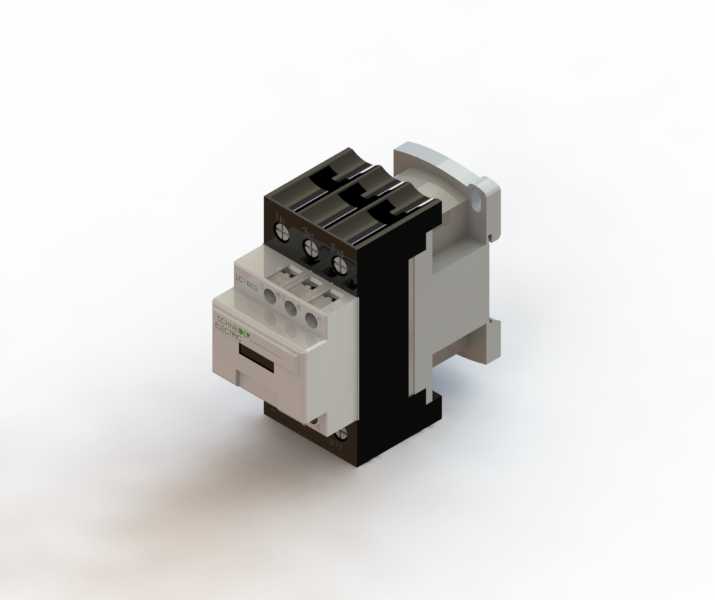

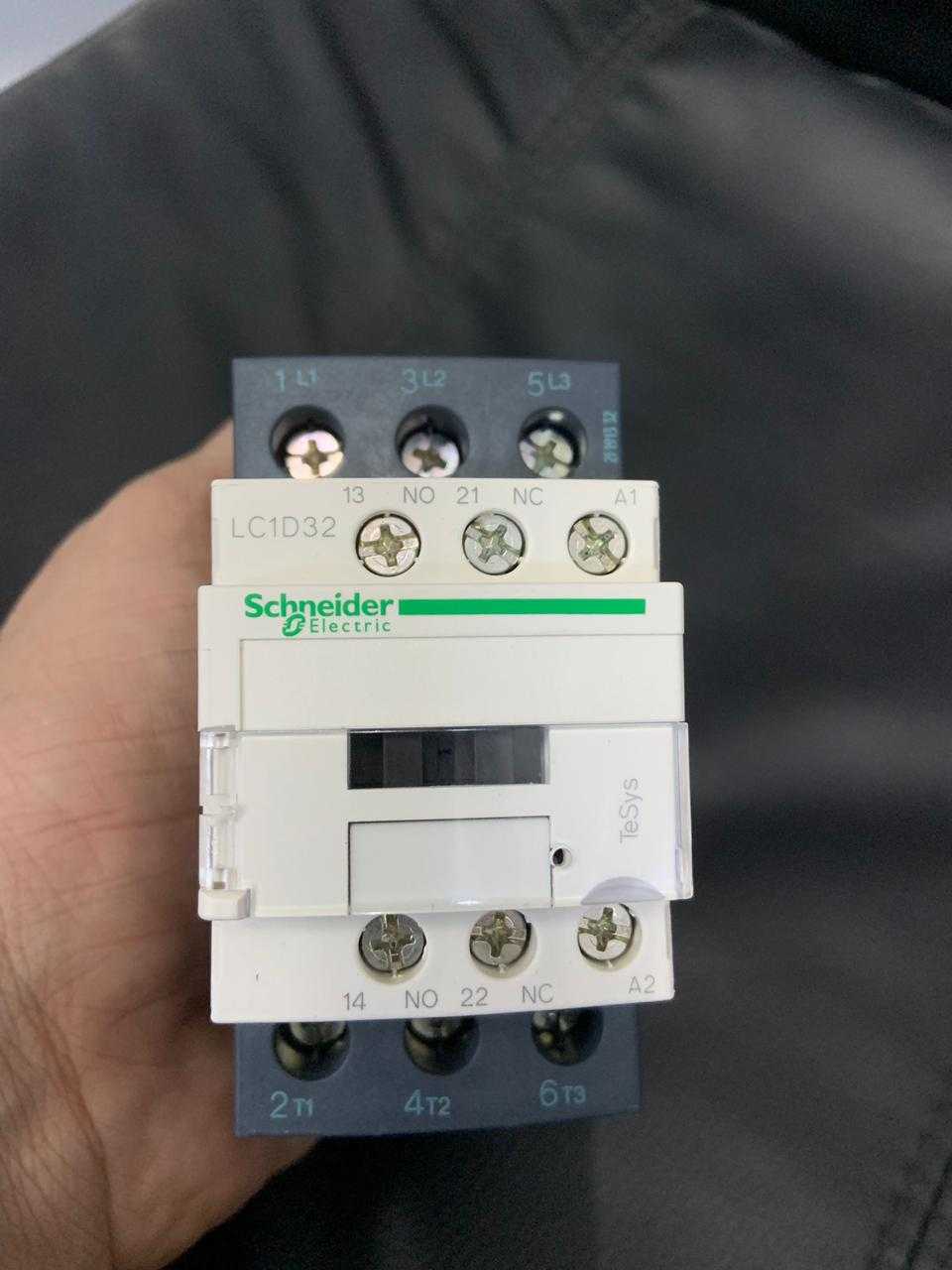

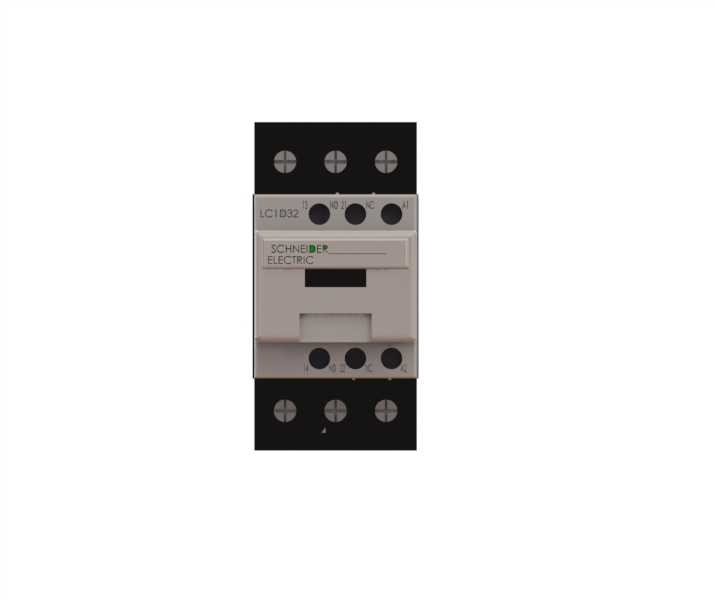

　　这款低压电磁式接触器的三维结构，完整还原了工业现场常用的直装式交流接触器的全部装配细节，建模过程中优先考虑了电气柜内的实际安装适配性，没有做多余的外观美化处理，所有结构特征都对应实物的功能需求。从结构拆分来看，上部的三组主触头灭弧罩采用卡扣式装配结构，每个灭弧腔对应一相主回路，栅格式灭弧结构的尺寸完全匹配额定电流下的灭弧距离要求，灭弧罩侧壁的定位凸台与基座的卡槽配合间隙控制在0.2mm，既保证拆装维护的便利性，又能避免分断大电流时灭弧罩受气流冲击移位。中部的触头支持件采用热固性塑料材质的结构设计，上面集成了三组主动触头与两组辅助触头的安装位，动触头的压力弹簧安装槽深度经过反复校核，保证触头闭合时的终压力符合接触电阻要求，

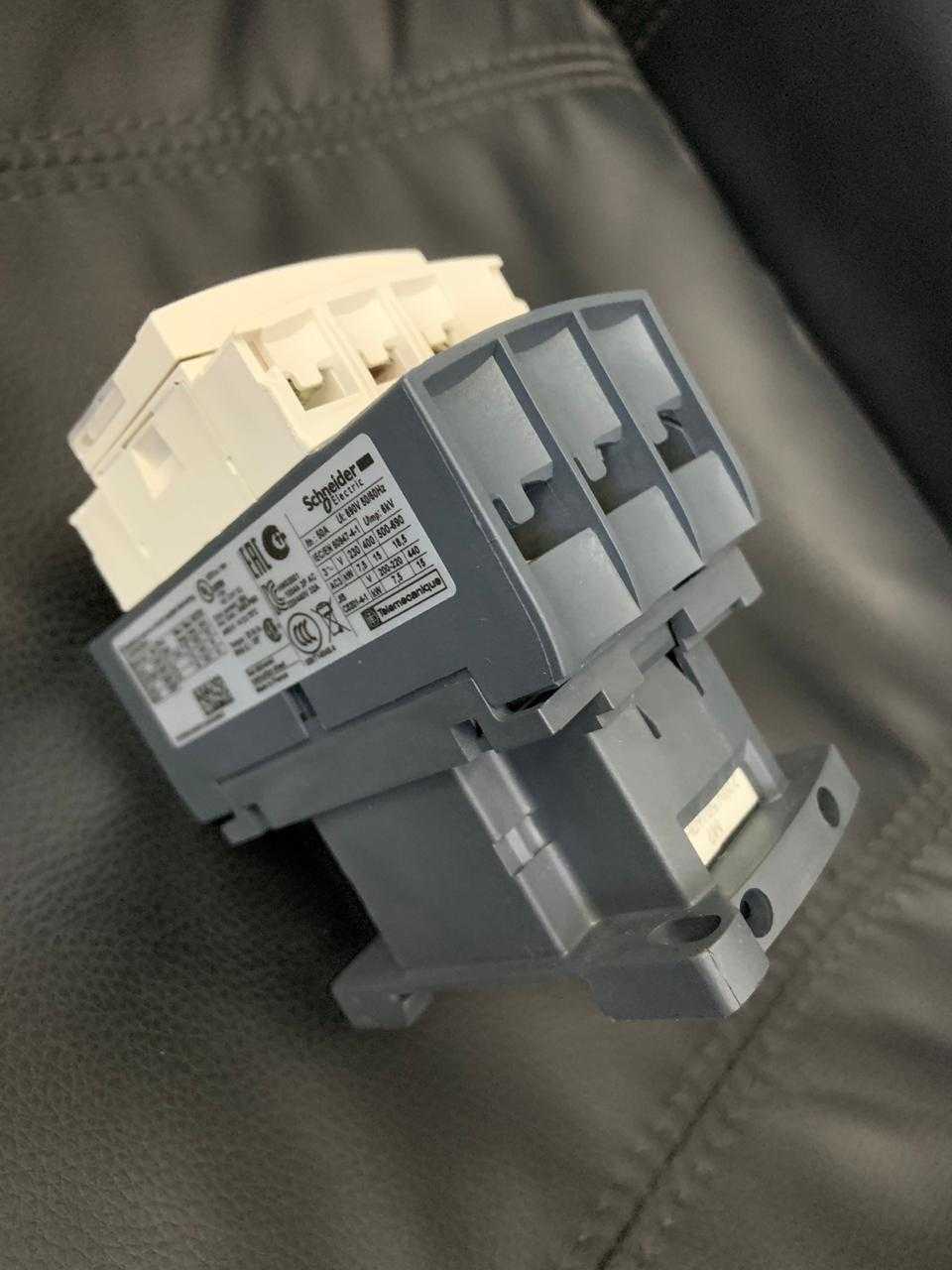

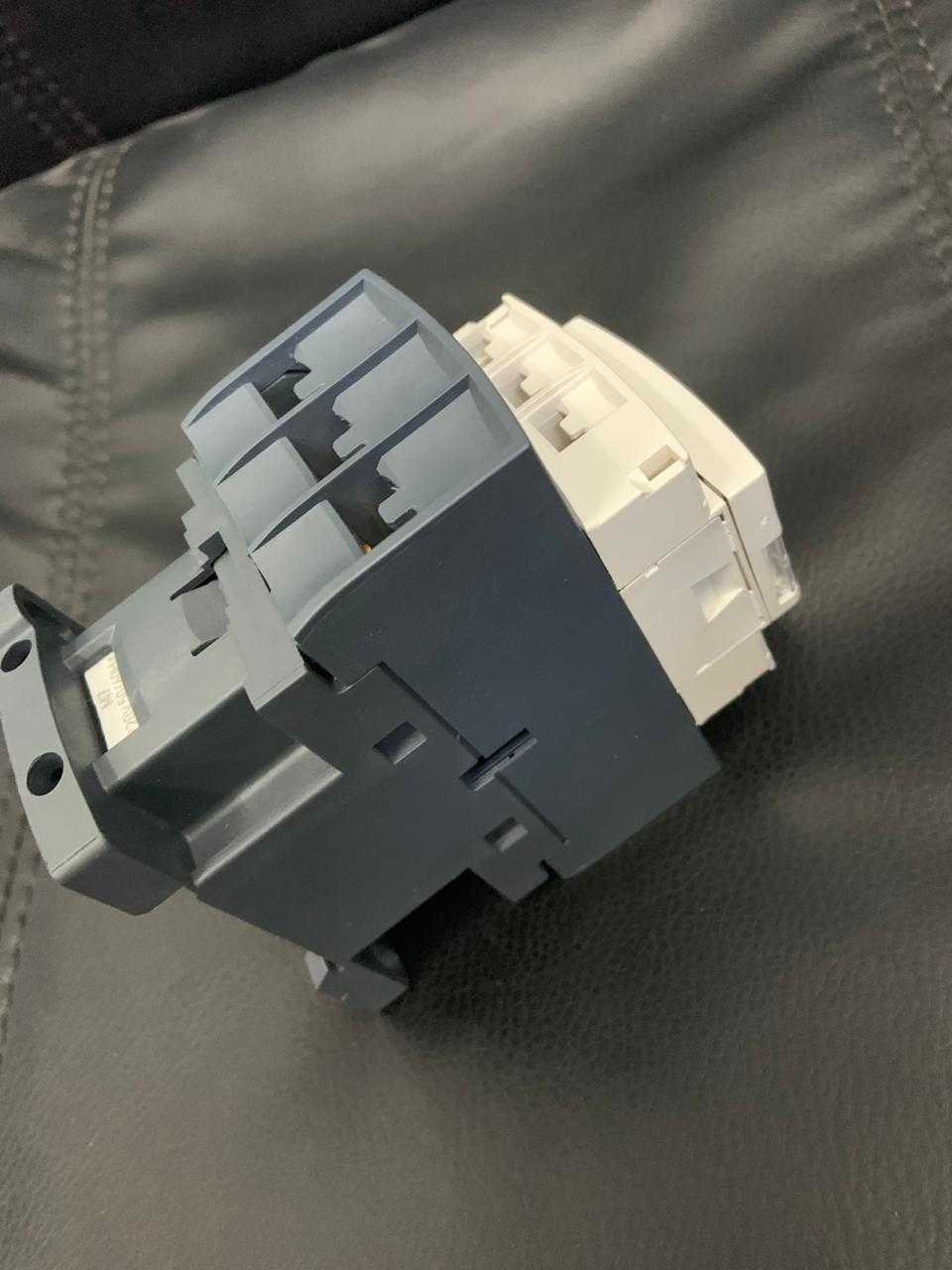

　　不会出现长期运行后触头过热的问题，支持件的滑动导轨与基座的导向筋配合公差取H7/f8，滑动过程无卡滞，同时不会因为间隙过大导致触头闭合时出现偏斜。下部的电磁系统部分，E型铁芯的叠片结构做了简化但保留了核心的安装尺寸，短路环的嵌入槽位置完全对应实物，线圈骨架的接线端子预留了标准的压线螺钉空间，铁芯与基座之间的缓冲垫安装位也做了还原，能够有效降低接触器吸合时的电磁噪音与机械冲击。基座部分采用标准的35mm标准导轨安装卡扣结构，卡扣的弹性臂厚度与开合角度完全适配市面通用的DIN导轨，安装后卡扣与导轨的扣合量足够，即使在有振动的设备上使用也不会出现松脱，基座底部的两个辅助固定孔位也做了保留，适合在振动较大的工况下额外加装螺钉固定。

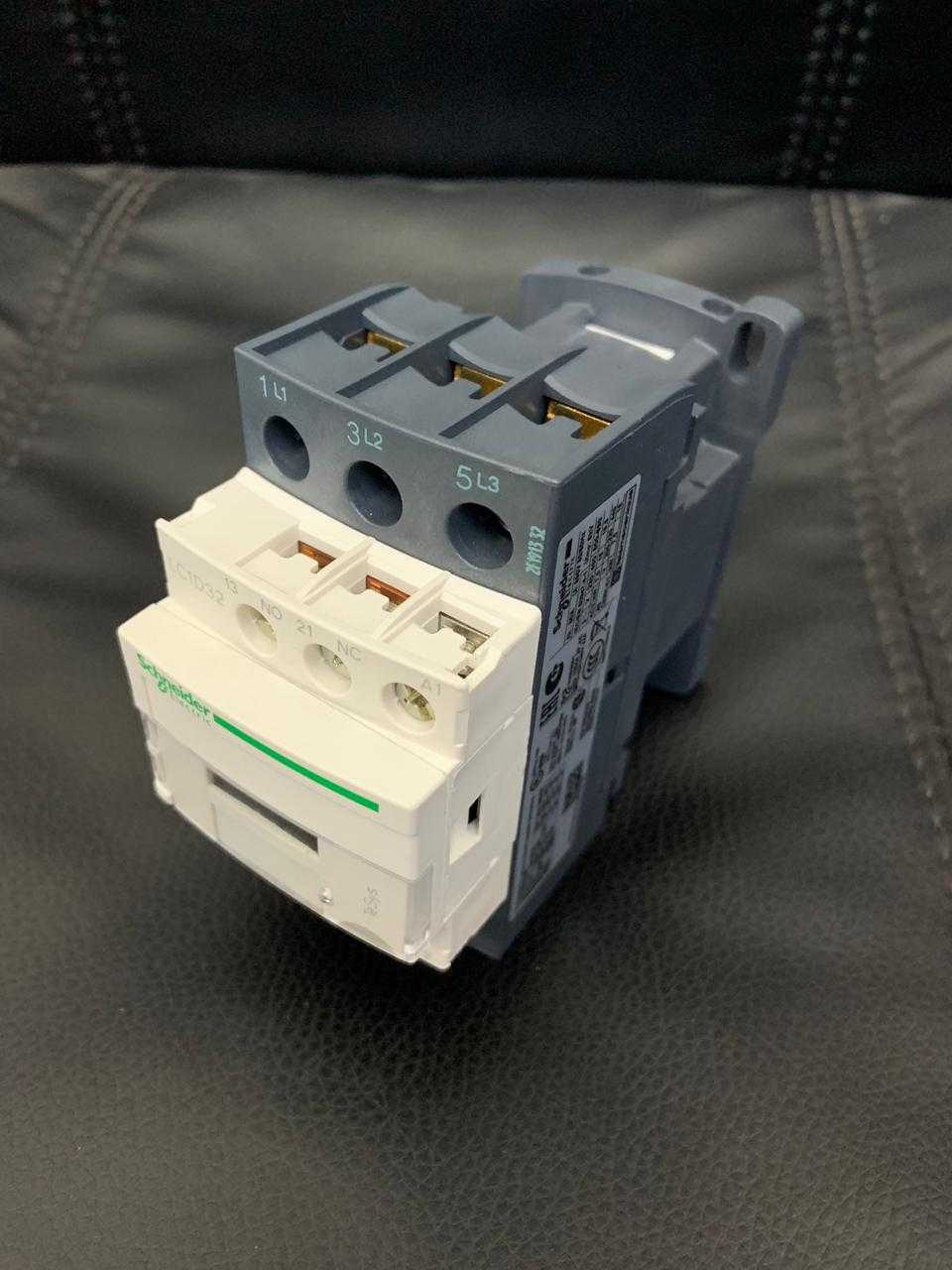

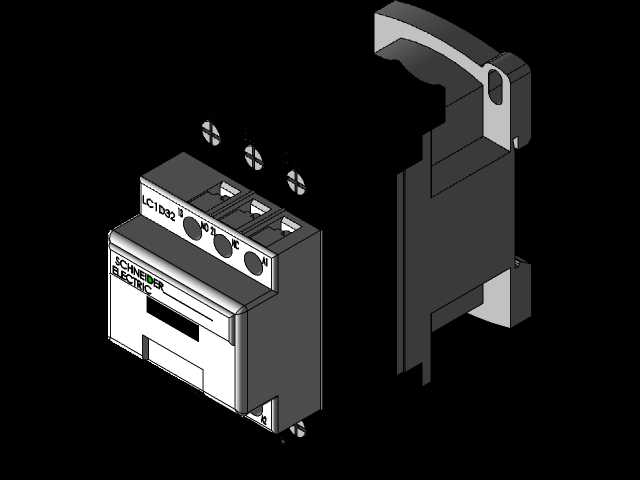

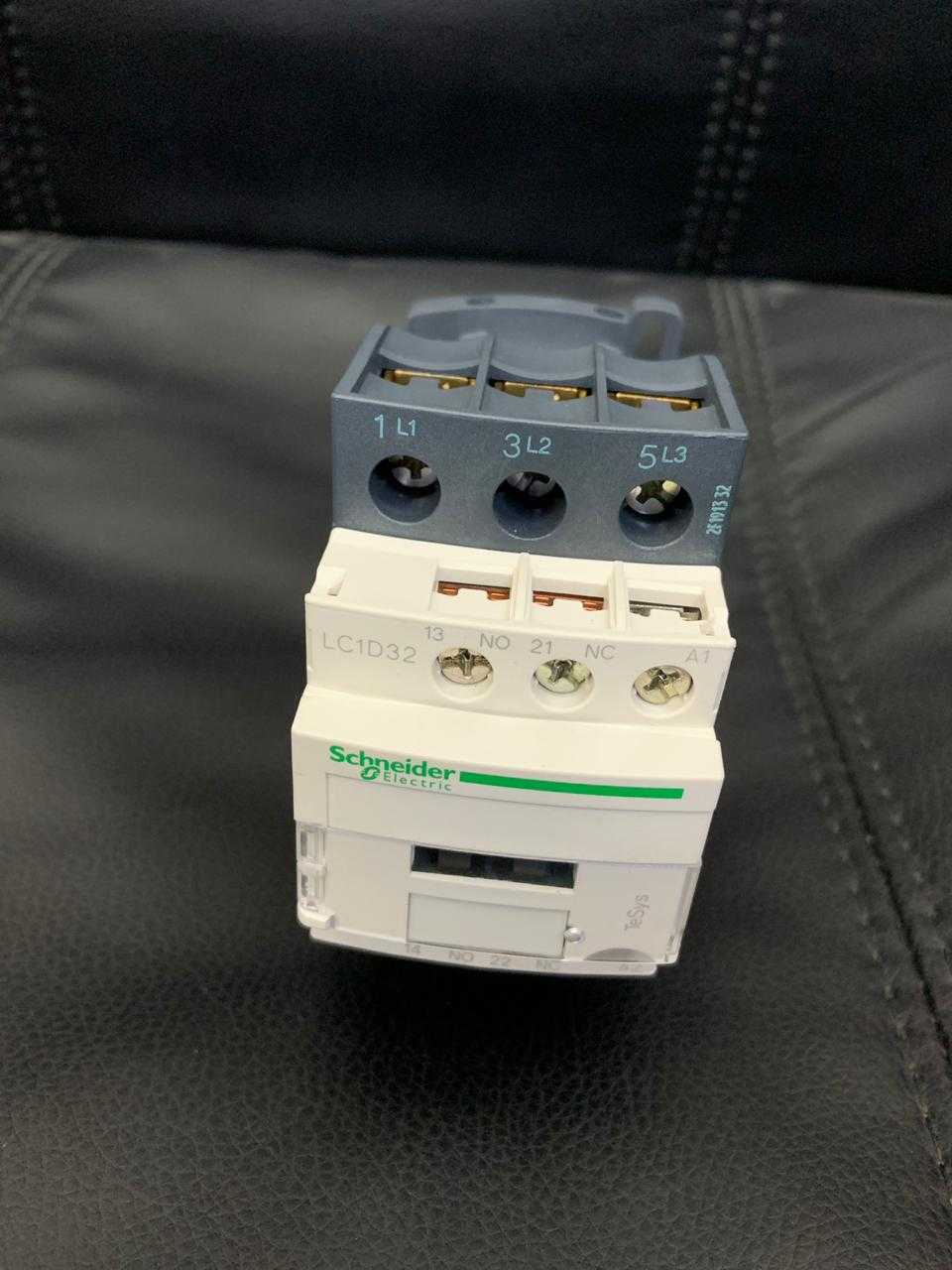

　　主回路的接线端子采用瓦垫式压线结构，压线板的弧度适配1.5-6平方毫米的多股铜芯导线，端子的进线口倒角处理避免穿线时刮伤导线绝缘层，接线螺钉的头部尺寸符合标准螺丝刀操作空间要求，不会出现相邻端子接线时工具干涉的问题。辅助触头部分采用模块化设计，可以根据实际控制需求加装顶部或侧面的辅助触点模块，模型上预留了辅助模块的安装接口与定位槽，扩展时不需要对主体结构做任何改动。在实际应用场景中，这类接触器主要用于低压配电系统、机床控制回路、自动化生产线的动力回路通断，可频繁分断额定电流以内的交流负载，配合热继电器还可以实现负载的过载保护。建模时所有的安装边界尺寸都参考了主流厂商的同规格产品，宽度方向的尺寸控制在45mm，

　　刚好对应低压柜内的一个标准模数单元，高度方向的尺寸保证柜内安装时上下预留的走线空间符合电气安全规范，深度方向不会突出导轨安装面过多，避免与柜内的线槽或其他元件发生干涉。触头开距、超程这些核心参数都在模型的装配关系中做了体现，动触头在分闸位置时与静触头的开距符合低压电器的安全距离要求，超程弹簧的压缩量也对应了触头磨损后的补偿行程，保证在触头正常磨损周期内不需要调整压力即可可靠接触。整体结构没有做一体化的简化处理，所有可拆分的部件都保留了独立的装配关系，导入装配环境后可以直接做拆装动画演示，也可以用来做电气柜的布局干涉检查，提前排查柜内元件安装时的空间冲突问题。
