带操作旋钮的不锈钢电气控制盒结构

　　这款不锈钢材质的电气控制盒，主要面向工业现场的分布式电控点位布置场景，常见于机床周边操作工位、自动化生产线旁侧操作端、小型设备集成的本地控制单元，用来承载本地操作的指令元件，给现场操作人员提供就近的设备操控端口，无需往返主电控柜就能完成设备启停、模式切换、紧急切断这类基础操作，能大幅缩短操作动线，提升现场作业的操作效率，同时在紧急状况下可以第一时间触发急停，切断设备运行回路，规避安全风险。

　　从结构设计思路来看，壳体采用封闭式不锈钢折弯焊接成型，本身具备不错的防泼溅、抗粉尘能力，适配车间多油污、多金属切屑的复杂工况，壳体边缘做了折边强化处理，避免薄钢板受力变形，同时给面板安装提供足够的支撑强度。盒体的安装面预留了对应的固定孔位，可以直接通过螺栓固定在设备机架、墙面支架或者操作立柱上，安装边界清晰，不需要额外做复杂的适配支架，常规的工业安装场景都能直接适配。

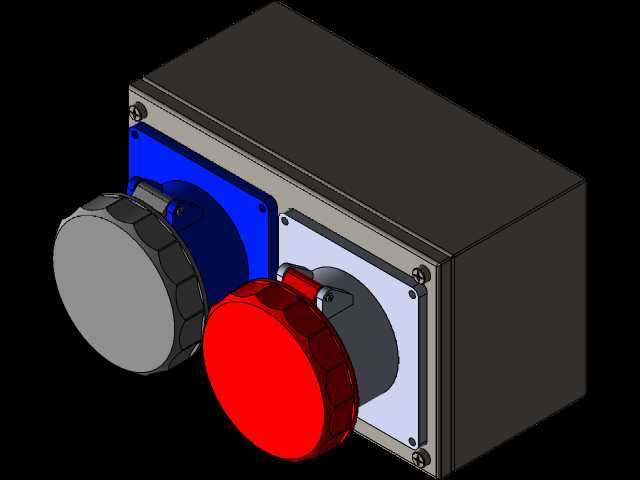

　　功能布局上，盒体正面设置了两个大尺寸操作元件，其中红色大直径旋钮为急停元件，采用蘑菇头设计，触发时不需要精准对位，手掌拍压即可完成动作，符合工业安全设计的规范要求，急停元件自带锁定结构，触发后需要旋转复位，避免误碰导致设备意外重启；旁边的灰色大旋钮为模式选择或者电源通断操作元件，旋钮表面做了防滑滚花处理，佩戴劳保手套操作时也能稳定施力，不会出现打滑问题。两个元件分别通过独立的安装固定板固定在盒体正面，蓝色与浅灰色的安装板一方面起到元件定位的作用，另一方面可以封堵盒体的开孔间隙，避免外部杂物进入盒体内部，同时不同颜色的安装板也能快速区分元件功能，降低操作人员的识别成本。

　　尺寸参数上，这款控制盒的高度为150mm、宽度为250mm、深度为120mm，内部预留了足够的走线空间，除了正面安装的两个操作元件之外，内部还可以容纳接线端子、小型继电器这类基础电控元件，外部线缆可以通过盒体侧面或者底部的格兰头接入，接线完成后可以保证壳体的密封性能。盒盖与盒体采用侧边螺丝固定，日常检修维护时只需要拆下固定螺丝就能打开盒盖，完成接线调整、元件更换的作业，维护操作十分便捷。

　　在实际选型应用中，这类控制盒可以根据需求替换不同功能的操作元件，比如增加按钮、指示灯、选择开关等，壳体本身的通用安装结构可以适配多数常规工业操作元件的安装尺寸，不需要重新加工壳体就能完成功能拓展。壳体的不锈钢材质本身抗腐蚀能力较强，除了常规的机加工车间之外，也能在轻度腐蚀的工况环境下使用，比如食品加工车间、日化生产流水线这类有定期清洁消毒需求的场景，不会因为潮湿、轻度腐蚀导致壳体生锈损坏，长期使用的稳定性表现较好。

　　从结构建模的角度来看，这款模型完整还原了壳体的折弯结构、元件的安装配合关系、旋钮的细节特征，包括旋钮表面的防滑纹理、安装板的固定螺丝位置、盒体的拼接缝隙都做了对应还原，可以直接作为电控操作站设计的参考模型，也能用来做设备布局的干涉检查，确认操作盒安装后与周边设备的安全距离，避免安装后出现操作空间不足、与其他部件碰撞的问题。建模过程中对各个零件的配合公差做了合理预留，比如元件安装孔的间隙、盒盖与盒体的配合间隙都符合实际钣金加工的公差要求，按照模型尺寸加工生产的零部件可以顺利完成装配，不会出现干涉装不上的问题。
