壁挂式电气控制箱体结构设计

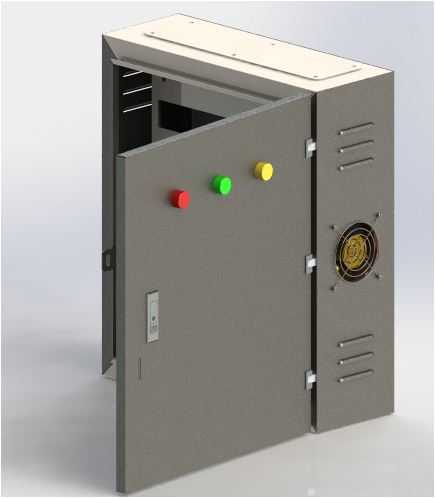

　　这款壁挂式电控箱体的设计，首先要匹配工业现场墙面安装的实际工况，很多车间、设备旁的电气控制单元受地面空间限制，无法落地放置，壁挂安装能充分利用垂直墙面空间，避开地面物料堆放、清洁积水、人员通行剐蹭的问题，常见于机床周边辅控、小型生产线工位配电、厂房局部照明回路控制、小型设备单机电气集成这些场景。从结构设计逻辑来看，箱体采用分体式钣金拼焊加折边咬合的工艺思路，主体侧板、背板、门板采用统一厚度的冷轧钢板弯折成型，拼接处预留满焊焊道余量，焊后打磨平整做喷塑处理，兼顾结构强度与外观平整度，避免薄板焊接变形带来的门板贴合缝隙不均问题。门板侧设置三点式锁止结构，搭配内嵌式防水锁具，日常运维时可以单门全开，锁止后能达到常规工业环境的防尘防溅要求，

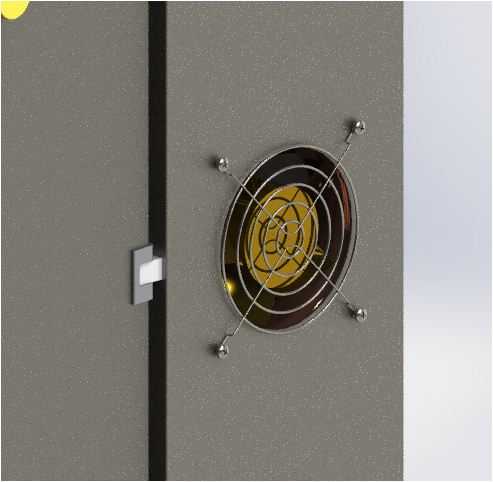

　　门板内侧预留元器件安装导轨的固定孔位，可直接卡装标准导轨式断路器、端子排、小型继电器这类常规电控元件，不需要额外做安装支架的二次加工。箱体侧面的散热结构采用上下错位的冲压百叶窗，内侧预留防尘棉的安装卡槽，既可以保证箱体内元器件工作产生的热量通过自然对流排出，又能避免车间内的金属切屑、粉尘直接飘入箱内堆积在元件引脚处造成短路隐患，其中一侧预留了轴流风机的安装开孔位，当箱内搭载发热功率较大的变频模块、伺服驱动器时，可以直接加装标准尺寸的轴流风机做强制风冷，不需要现场重新开孔破坏箱体防护层。安装边界上，背板预留四个挂装孔，孔位间距匹配常规工业壁挂支架的通用尺寸，挂装孔做沉台处理，安装后螺栓头不会突出背板表面，保证箱体贴墙安装时的平整度，

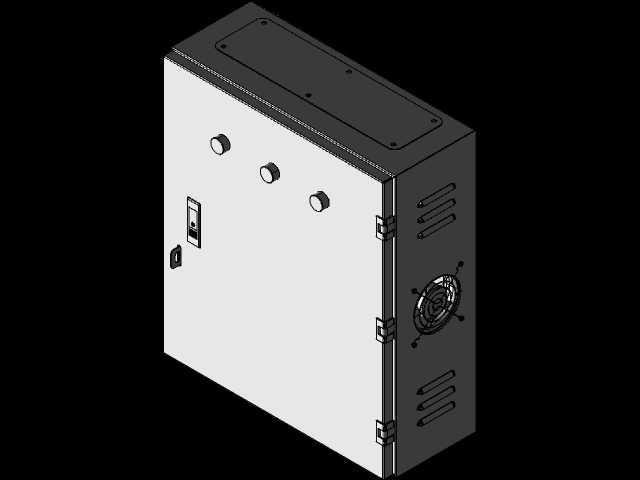

　　不会因为螺栓突出造成箱体倾斜、受力不均。箱体内部的安装空间做了分层预留，靠近门板的区域预留操作元件的安装位，对应门板上的三个按钮开孔、一个锁具开孔，按钮开孔尺寸匹配常规22mm直径的工业控制按钮，安装后按钮突出门板的高度符合操作人机工程，人员站在箱体前操作时不需要过度俯身或者抬手，按压行程清晰。箱体的合页采用隐藏式内装合页，从箱体外部看不到合页固定螺丝，既可以避免外部磕碰损坏合页，也能提升箱体整体的外观一致性，合页的转动角度预留到120度以上，完全开门后不会因为门板自重造成合页变形，日常检修时可以完全露出箱内所有元件，不需要探身操作。走线结构上，箱体底部预留多个敲落孔，孔位尺寸匹配常规的电线管护套规格，

　　现场布线时可以根据进出线的数量、线径敲掉对应位置的敲落孔，安装护线套保护线缆绝缘层，不会出现线缆割破绝缘皮的隐患。箱体顶部做了向内弯折的防水檐，即使安装在偶尔有滴水的车间角落，水滴也会顺着防水檐流到箱体外侧，不会顺着门板缝隙渗入箱内。从钣金折弯的工艺性考虑，所有弯折处都预留了标准的折弯内R角，避免折弯时出现板材开裂的问题，所有外露的边缘都做了卷边或者去毛刺处理，安装和运维人员接触箱体边缘时不会被锋利的钢板割伤。箱内还预留了接地螺柱的固定位，螺柱采用焊接方式固定在箱体背板上，接地电阻满足工业电控设备的安全要求，所有箱内的金属构件都可以通过接地螺柱做等电位连接，避免漏电风险。整体尺寸设计上，箱体的深度控制在合理范围，壁挂安装后不会突出墙面过多，避免人员通行时磕碰，宽度和高度的比例符合常规电控元件排布的空间需求，既不会因为尺寸过小造成元件排布拥挤、散热不畅，也不会因为尺寸过大造成墙面空间浪费、材料成本不必要的增加。门板和箱体的贴合处预留了发泡密封胶条的安装槽，胶条采用连续发泡的三元乙丙材质，安装后可以填充门板和箱体之间的所有缝隙，提升整体防护等级，适配多粉尘、轻微潮湿的工业现场环境。
