FSW100塑壳断路器结构设计方案

项目分类:配电柜 发布时间:2023-09-05 ID:709964
  • FSW100塑壳断路器结构设计方案

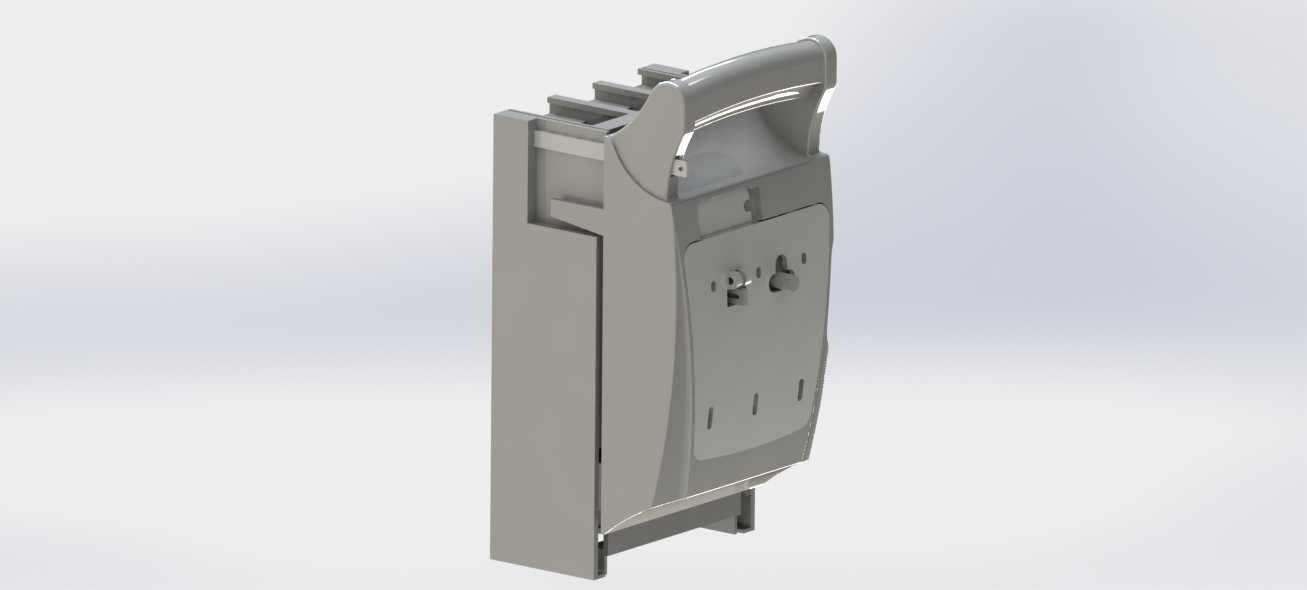

  在低压配电系统的终端保护场景里,这类塑壳断路器是承担过载、短路保护的核心执行元件,常见于工业厂房低压柜、楼宇配电竖井、生产设备进线端等位置,负责在回路电流超出阈值、出现短路冲击时快速分断电路,避免线缆过热起火、后端用电设备烧毁,同时也可作为线路的不频繁手动通断开关使用,日常运维中可直接通过操作手柄完成回路断电作业,无需额外加装隔离开关。从结构设计来看,这款断路器采用带提手的一体式塑壳外壳,外壳选用高强度阻燃工程塑料,满足低压电器的耐燃、抗冲击要求,提手结构集成在操作手柄上方,既方便现场安装时的搬运挪动,也能在操作分合闸时给手部提供额外防护,避免操作时触碰周边带电部件。内部结构布局上,触头系统、灭弧室、脱扣器单元沿壳体纵向排布,

  操作机构通过四连杆结构实现动触头的快速分合,保证分断时的触头动作速度不受手动操作速度影响,减少燃弧时间;灭弧室采用多栅片切割结构,可将分断时产生的电弧快速分割成短弧,配合壳体的排气通道将电弧能量快速释放,提升分断能力。安装边界方面,这款断路器采用导轨式安装结构,背部设置标准35mm导轨卡扣,可直接卡装在低压柜的标准安装导轨上,无需额外打孔固定,进线端与出线端的接线端子采用压线框结构,适配16-50平方毫米的铜芯线缆,端子处设置防触电挡板,避免接线时误触带电部位;外形尺寸上,壳体宽度适配多极断路器并排安装的间距要求,相邻断路器安装时不会出现操作干涉,操作手柄的行程位置清晰设置分闸、合闸、脱扣三个指示位,

  现场运维人员可直接通过手柄位置判断回路工作状态,无需额外加装状态指示装置。设计过程中重点考量了现场安装的适配性,壳体侧面设置配套的附件安装槽,可直接加装辅助触头、分励脱扣器、欠压脱扣器等扩展附件,满足远程分闸、状态信号反馈等不同场景的使用需求,无需对断路器主体结构进行改动;外壳的散热筋结构沿壳体两侧纵向布置,可在大电流持续工作时将内部热量快速导出,避免内部温升过高影响脱扣器的动作精度,保证过载保护的动作可靠性。在设备选型匹配时,这类断路器需要根据后端负载的额定电流、短路冲击电流大小选择对应额定电流、分断能力的规格,三维建模过程中需要严格核对接线端子的位置尺寸、导轨卡扣的配合尺寸、操作手柄的操作行程,

  保证生产出的成品可与现有低压柜的安装空间、配套附件完全适配,避免出现安装干涉、附件无法装配的问题;同时建模时需要预留壳体的壁厚公差、塑料件的成型收缩量,保证注塑生产后的成品尺寸符合设计要求,各运动部件之间不会出现卡滞,操作机构的动作顺畅,脱扣器触发时可带动触头快速分断,满足低压电器的安全标准要求。
