多圆柱组合式端面标识压合工装结构

　　该结构主要应用于小规格圆柱类零件的端面标识压装工序，常见于五金零件加工、标准件生产的产线末端工位，适配小直径圆柱工件的批量字符压印作业，可同时完成多根工件的端面字符压合，相比单工位压头能大幅提升同批次工件的标识加工效率。从实际使用场景来看，这类压合结构多配套在小型手动压台或者气动压装机的执行端，作业时工人将待压印的圆柱工件依次放入对应定位腔，压头下行时端面的字符凸模会直接在工件端面压出清晰的永久性标识，避免后续流转、装配过程中出现零件混料的问题，尤其适合同规格不同批次零件的区分管理。

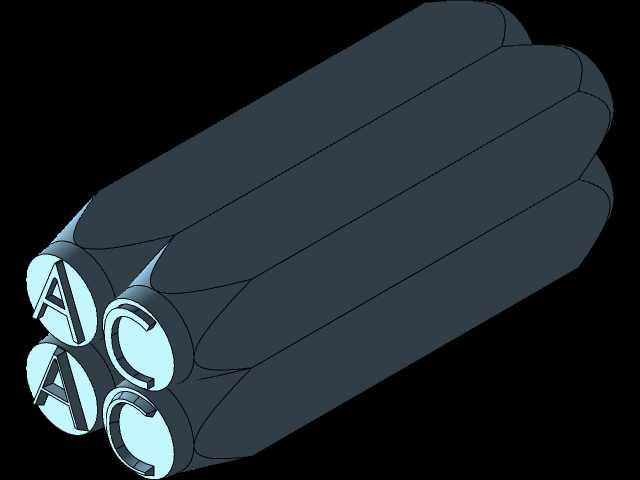

　　设计过程中优先考虑了多工件同步作业的定位精度，每一个圆柱腔体的内径都按照待加工工件的外径公差带做了适配，单边间隙控制在0.02mm以内，既保证工件可以顺畅放入腔体，又能避免压合过程中工件出现偏斜，导致端面标识压歪、字符深浅不一的问题。整体结构采用并排双层排布的圆柱腔体组合，四个腔体分上下两排对齐布置，相邻腔体之间的壁厚经过强度校核，在压合力达到1.2kN的工况下不会出现腔体变形、相邻腔壁开裂的问题，完全满足常规铝件、低碳钢小圆柱零件的压印受力需求。

　　从外形尺寸来看，整体结构的长度控制在120mm，宽度为75mm，整体高度为60mm，安装端采用标准的沉头孔连接方式，可以直接固定在常规压装机的滑块连接板上，不需要额外做转接板适配，安装边界完全覆盖市面常见的小型台式压装机的执行端安装尺寸，不需要对现有设备做改造就能直接换装使用。结构的压合端面做了R3的圆角过渡，避免压合过程中锐边刮伤工件外圆表面，每个腔体的入口处做了15度的导向倒角，工人上下料的时候不需要精准对齐就能把工件放入腔体内，能有效降低上下料的辅助时间，提升单班作业产能。

　　结构的字符标识部分采用嵌入式设计，字符模块和腔体主体采用过盈配合装配，如果后续需要更换不同的标识字符，只需要从腔体尾部将旧的字符模块顶出，压入新的字符模块即可，不需要更换整个压合结构，能大幅降低工装的后续维护成本。腔体内部做了排气槽设计，当工件压入腔体的时候，腔体内的空气可以顺着排气槽排出，不会因为腔内憋气导致工件无法放到底，出现压印深度不足的问题。实际测试过程中，采用该结构压印的直径8mm圆柱铝件，端面字符深度稳定在0.15mm左右，字符清晰度满足产品追溯的标识要求，连续压合1000件之后没有出现腔体磨损、字符崩缺的问题，结构的耐用性完全满足批量生产的使用需求。

　　在结构的受力设计上，整体采用一体化的实体结构设计，没有多余的减重镂空，保证压合过程中力的传递均匀，不会因为局部刚性不足导致压合面倾斜，造成同一批次工件的标识深浅差异。压合面的平面度控制在0.01mm以内，和安装基准面的平行度公差控制在0.015mm以内，保证压合过程中整个端面受力均匀，四个腔体内的工件压印深度差不超过0.03mm，不需要后续对标识做补加工处理。另外结构的外表面做了发黑防锈处理，适合在车间多切削液、多油污的环境下长期使用，不会因为锈蚀导致工件放入卡顿、压合精度下降的问题。
