带磁吸铰链的入耳式耳机收纳保护套

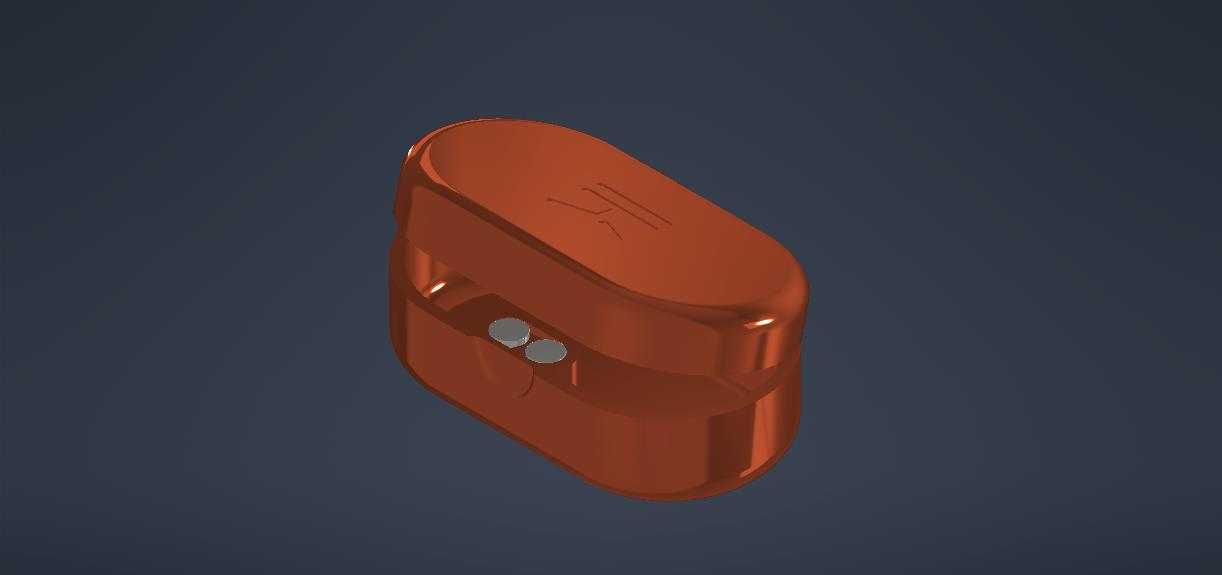

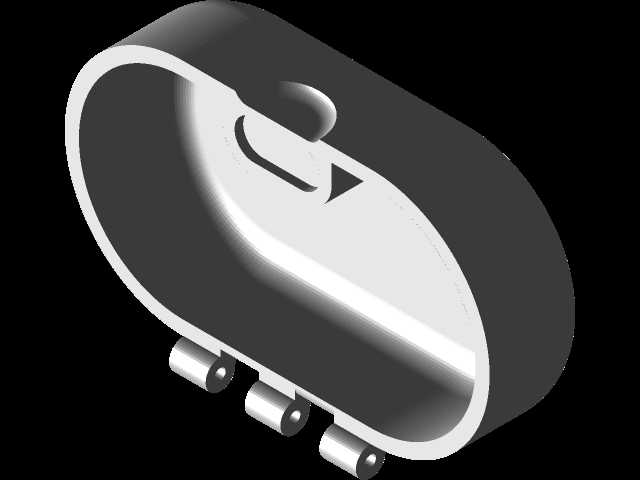

　　日常通勤、运动健身场景下，入耳式真无线耳机的收纳防护一直是数码配件领域的高频需求，传统软胶套仅能起到防刮作用，开合无定位、易松脱的问题长期存在，这款带磁吸铰链的硬质耳机收纳套，正是针对这类使用痛点做的结构优化设计。整体外形采用圆角长椭球造型，完全贴合常规入耳式耳机充电盒的外部轮廓，没有多余的外凸结构，放在裤兜、背包侧袋时不会勾挂织物，拿取时的握持弧度也贴合手掌自然弯曲的形态，单手即可完成开合操作。结构上采用上下对开的分体式设计，铰接位置设置在壳体短边侧，开合时的转动间隙控制在0.1mm以内，既不会出现转动卡滞，也不会因间隙过大导致合盖后上下壳体错位。磁吸定位结构选用直径8mm、厚度2mm的圆柱形钕磁铁，

　　分别嵌装在上下壳体开合侧的对应沉槽内，沉槽深度比磁铁厚度大0.05mm，装配后用结构胶封固，合盖时磁铁自动吸合，吸合力控制在8N左右，日常携带时不会因晃动意外开盖，需要取放耳机时用拇指轻推即可掀开，不需要额外的卡扣结构，避免了长期使用后卡扣磨损松旷的问题。铰链的转动轴没有采用常规的金属销轴，而是预留了穿装直径1.7mm细丝线的通孔，用户可以根据自身使用需求，选用尼龙线、细钢丝或者弹力绳作为转动铰接件，既降低了模具加工的精度要求，也方便后期铰链磨损后自行更换，不需要整体报废整个保护套。壳体壁厚设计为1.2mm，采用硬质耐磨工程塑料注塑成型的工艺预留结构，内壁做0.2mm的微缩拔模斜度，套在耳机充电盒外部时能形成轻微的过盈配合，

　　不会轻易滑脱，同时内壁预留了0.3mm的缓冲间隙，跌落时能通过壳体的轻微变形吸收冲击力，避免内部耳机充电盒受硬冲击损坏。壳体外表面做光滑弧面过渡，没有尖锐棱角，表面可以根据使用需求做晒纹、抛光或者包覆软胶层处理，开合侧的磁铁嵌装位置做了下沉式设计，合盖后上下壳体的拼接缝控制在0.05mm以内，日常使用时灰尘、汗液不容易渗入缝隙内部，清洁时只需要用湿布擦拭外表面即可。从安装边界来看，整个保护套的外部尺寸比内置的耳机充电盒大2.4mm，不会额外增加过多的携带体积，铰接位置的转动范围设置为0到120度，开盖到最大角度时上盖不会反向弯折碰到下盖外壁，放置在桌面时也能靠上盖的角度形成稳定支撑，不需要额外的支架结构。设计时特意规避了充电接口、

　　配对按键的位置，在壳体对应位置预留了精准的开孔，套上保护套后不需要拆卸即可完成有线充电、按键配对、无线充电等常规操作，不会影响耳机充电盒的原有功能。相比市面上常见的一体软胶套、带金属卡扣的硬壳套，这款结构的优势在于零件数量极少，除了两块磁铁和用户自行配置的铰接丝线外，只有上下两个壳体零件，注塑生产时的模具结构简单，量产良率高，后期装配工序也极少，不需要复杂的组装工装，同时磁吸开合的使用体验比卡扣结构更顺滑，铰接件可自行更换的设计也大幅延长了保护套的使用寿命，避免了小零件损坏导致整体报废的问题。在结构验证阶段，针对铰接位置的反复开合寿命做了模拟测算，采用尼龙丝线作为铰接件时，反复开合10000次以上不会出现断裂、松旷的问题，磁铁的嵌装结构做了周向限位，不会因为反复开合的震动导致磁铁移位、吸合错位，壳体的边角位置做了2mm的圆角过渡，跌落时的应力集中系数比直角结构降低60%以上，1.2米高度自由跌落至水泥地面时不会出现壳体开裂、磁铁脱落的问题。针对不同尺寸的入耳式耳机充电盒，只需要调整壳体内腔的轮廓尺寸，外部的磁吸结构、铰链穿装结构都可以通用，不需要重新设计整体结构，具备很好的系列化拓展性，能够适配市面上绝大多数主流型号的真无线入耳式耳机产品。
