MJ15003互补硅功率晶体管结构三维建模

　　在工业控制板卡、大功率音频放大设备、线性电源调压回路这类需要持续通过数安培到十数安培电流的电路场景里，功率晶体管的安装结构、散热适配性直接决定了整套电路的长期运行可靠性，很多刚入行的结构工程师在做PCB布局配合散热结构设计时，往往只关注器件的引脚定义、电气参数，忽略了实体器件的外形尺寸、安装孔位、引脚伸出长度这些机械层面的细节，导致打样回来的散热片安装孔对不上、引脚长度不够穿出PCB、器件本体和周边电容电阻产生结构干涉，反复改板打样浪费大量的项目周期。

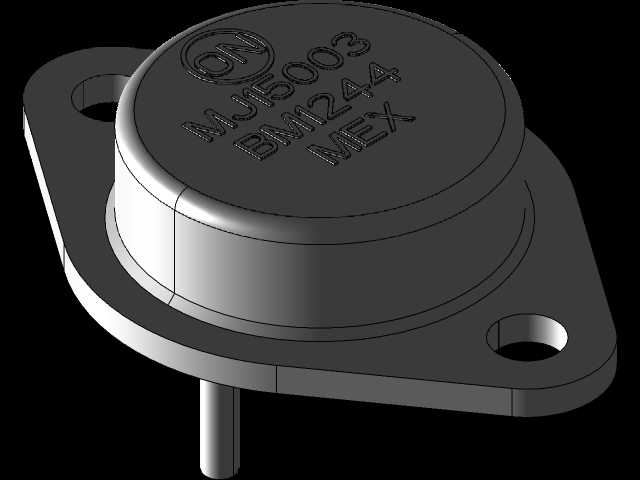

　　这款互补硅功率晶体管的三维建模，完全还原了TO-3封装的实体结构特征，本体顶部的圆形金属帽做了等比例的曲面还原，表面刻印的器件标识字符也做了凹凸结构的复刻，不是简单的贴图处理，方便做整机装配的可视化校验时能快速识别器件型号，避免BOM物料和装配实体出现错配。两侧延伸的安装耳是这类封装的核心安装定位结构，建模时严格还原了安装耳的厚度、安装孔的中心距、孔的倒角细节，安装孔的内径尺寸匹配常用的M3固定螺丝，不管是直接锁在铝制散热片上，还是搭配绝缘垫片、导热矽胶片安装，都能直接在装配环境里做干涉检查，提前预判螺丝长度是否合适、绝缘垫片是否会被安装耳边缘割破、导热片的覆盖范围是否能完全贴合器件的散热底面。

　　从设计思路上来说，这个模型没有做不必要的结构简化，很多通用元件库的TO-3封装模型会把底部的引脚做成简单的圆柱拉伸，忽略引脚和本体衔接处的绝缘封胶凸台结构，实际做PCB布局时，这个凸台的直径会影响器件底部和PCB表面的安全距离，如果按照简化模型预留空间，实际焊接时凸台会顶住PCB表面的丝印层甚至焊盘，导致器件无法贴装到位，引脚的伸出长度也按照实际器件的成型尺寸做了还原，引脚的直径、引脚中心相对于安装孔位的坐标都和实体器件一致，工程师在做PCB封装设计时，可以直接从三维模型里测量坐标尺寸，不用反复对照规格书核对参数，避免出现引脚偏位插不进PCB孔的问题。

　　在散热结构匹配的场景里，这个模型的金属本体和安装耳的接触面都做了平整面的还原，工程师在设计散热片的安装台面时，可以直接把器件模型装配到散热片上，检查两个接触面的贴合度，有没有因为散热片台面的倒角、凸台导致贴合缝隙过大，影响导热效率；如果是设计多管并联的功率放大板，还可以直接在装配环境里排布多个晶体管的位置，预留出足够的走线空间、螺丝拧紧的操作空间，不会出现设计时位置排得很紧凑，实际装配时螺丝刀伸不进去没法拧螺丝的问题。

　　很多做维修类三维演示、电工实训装置开发的从业者，也可以直接用这个模型做装配流程的动画演示，还原晶体管安装时先涂导热硅脂、垫绝缘片、对准孔位、拧固定螺丝、焊接引脚的完整流程，因为模型的结构细节足够完整，演示时不会出现结构穿模、动作和实体操作逻辑不符的问题。对于做电子设备结构设计的工程师来说，这类精准的元件三维模型是提升设计效率的核心基础，不用自己花时间去测绘器件尺寸，直接导入装配环境就能做布局校验，从源头避免机械结构层面的设计失误，减少样机试制阶段的问题整改次数，缩短整个产品的开发周期。
