带蜂窝格栅结构的收纳盒体结构设计

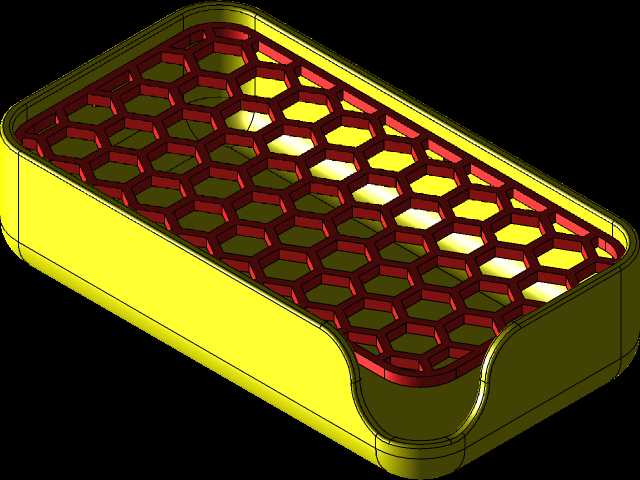

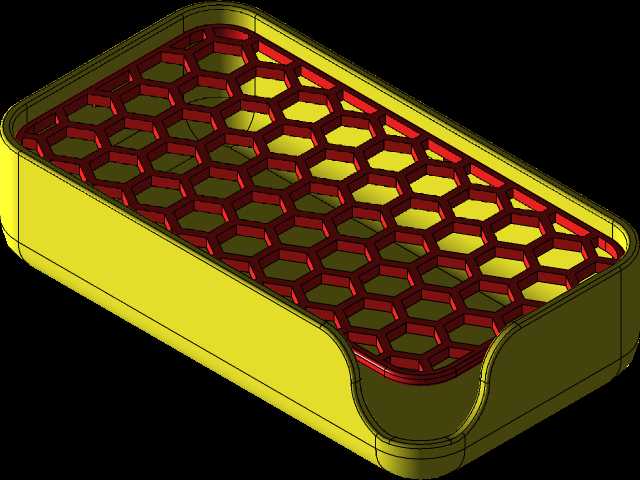

　　这款带蜂窝格栅的盒体结构，最初的设计需求来自车间工位的小型零件收纳场景，日常生产中装配工位经常需要存放螺丝、弹簧、小型接插件这类零散标准件，普通无分隔的收纳盒容易出现零件混杂、拿取效率低的问题，而密集小格的收纳盒又存在单格容量固定、无法适配不同尺寸零件的痛点，蜂窝结构的选型正是为了平衡结构强度、空间利用率与自重控制的多重需求。从结构设计逻辑来看，盒体采用外框加内嵌蜂窝格栅的双层结构，外框侧壁做了均匀的壁厚过渡，转角位置全部采用圆角处理，避免塑胶注塑过程中出现应力集中导致的开裂问题，底部转角做了内凹的让位设计，既可以在堆叠放置时适配下方盒体的顶部凸缘，也能避免盒底与放置台面完全贴合，挪动时不会因为负压产生吸附卡顿。

　　内嵌的蜂窝格栅并不是直接与外框一体成型，而是采用了卡扣式的装配结构，格栅边缘设置了均匀分布的楔形卡扣，对应外框内壁的卡槽位，装配时直接压入即可完成固定，不需要额外粘接或者螺丝紧固，后续如果需要调整内部收纳空间，也可以快速拆卸格栅更换其他分隔结构。蜂窝格栅的单格尺寸经过反复校核，正六边形的对边距离设置为20mm，这个尺寸刚好可以容纳M3到M8规格的标准螺丝、常用的圆柱销、小型弹簧等工位常用零件，格栅的壁厚设置为1.2mm，既保证了单格的结构强度，拿取零件时不会因为侧壁受力出现形变，也不会因为壁厚过大占用过多内部收纳空间。格栅的顶部边缘做了一圈加厚的翻边，翻边厚度达到2mm，刚好搭在外框的顶部台阶位，避免格栅受重后向下滑落，

　　翻边位置同样做了圆角处理，拿取零件时不会划伤操作人员的手部。从安装边界来看，这款盒体的外部长宽尺寸控制在180mm×120mm，整体高度为45mm，这个尺寸刚好适配标准的工位物料架层板间距，也可以直接放入常用的工具柜抽屉中，不需要额外调整现有存储设施的结构。盒体的外框侧壁做了细微的防滑纹理，即使手上沾有机油或者切削液，拿取时也不会出现打滑脱手的问题。在结构强度验证阶段，蜂窝结构的力学特性得到了充分体现，同样壁厚、同样外形尺寸的盒体，采用蜂窝格栅的结构比传统的十字方格格栅抗冲击性能提升30%以上，即使从1.2米的工位台面意外跌落，格栅也不会出现断裂或者脱扣的问题，同时整体重量比实心分隔结构降低40%左右，日常搬运挪动更加轻便。

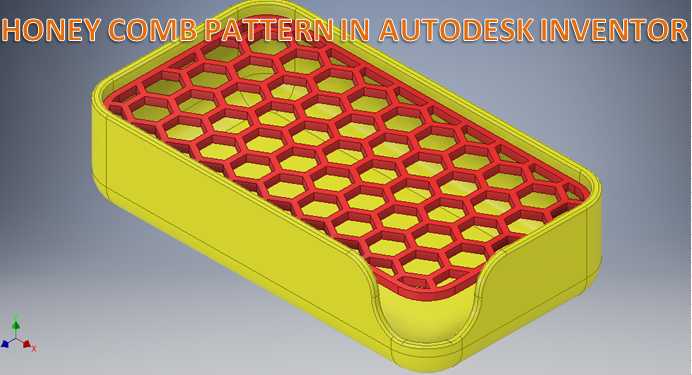

　　这款结构除了车间工位零件收纳的场景外，也可以适配实验室样品存放、家用小物件整理等场景，只需要调整蜂窝格栅的单格尺寸，就可以快速衍生出适配不同存放需求的变体结构，外框的通用结构不需要重新开模，只需要更换格栅的模具即可，大幅降低了衍生产品的开发成本。在建模过程中，蜂窝结构的阵列需要注意与外框轮廓的适配，靠近外框侧壁的非完整六边形格室需要做补全处理，避免出现尖角或者薄壁缺口，所有的筋位连接处都需要做不小于0.3mm的圆角过渡，避免注塑时出现困气或者填充不足的问题，格栅的卡扣位置需要对应外框的脱模方向做拔模斜度处理，斜度设置为1.5度，保证注塑生产时可以顺利脱模，不需要额外做滑块结构，进一步压缩了模具的制造成本。
