马自达左下车门饰条固定支座结构设计

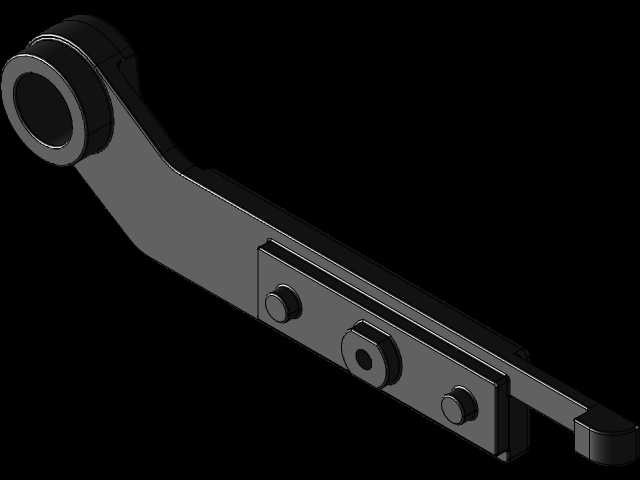

　　该支座属于汽车车门内饰系统的承载固定类零件，主要应用于乘用车主驾侧车门内饰板与车门钣金的连接环节，承担车门下沿饰条的定位、承重与防移位功能，是车门内饰装配环节中不可或缺的小型结构件。在实际整车装配场景中，这类支座需要同时适配车门钣金的预装孔位、饰条背部的卡扣卡槽结构，还要兼顾车门内部玻璃升降器、门锁拉线等周边部件的布置避让，不能出现运动干涉，也不能在车辆长期使用过程中出现松脱、异响、饰条下沉等问题。从结构设计逻辑来看，该零件采用长臂式异形结构布局，一端设置带衬套的铰接安装孔，用于与车门钣金上的预装凸台进行铰接式固定，这种铰接设计可以吸收车辆行驶过程中车门钣金产生的轻微形变，避免硬连接带来的应力集中导致支座断裂；

　　长臂主体采用变截面冲压折弯加局部加强筋的结构形式，在控制零件整体重量的前提下，保证长臂方向的抗弯强度，避免饰条长期承重后出现支座变形导致的饰条翘边、缝隙不均问题。支座中部设置三个独立的固定点位，其中中间点位带定位凸台，用于与饰条背部的定位孔配合实现精准预装，两侧的固定点采用卡扣式安装结构，装配时无需额外打螺丝，直接卡入饰条对应的卡槽即可完成固定，能够有效提升整车总装环节的装配效率，减少装配工时。从安装边界来看，该支座的铰接端内孔直径适配车门钣金上常用的6mm标准安装凸台，衬套采用耐磨非金属材质，减少车辆颠簸过程中铰接位置的摩擦异响；长臂部分的厚度控制在2.5mm，既保证结构强度，又不会占用过多车门内饰板与钣金之间的布置空间，

　　三个固定点位的中心距严格匹配对应马自达车型车门饰条背部的安装孔位公差，装配后饰条与车门钣金的贴合间隙可以控制在0.5mm以内，满足整车外观DTS公差要求。在实际使用过程中，这类支座需要承受-40℃到85℃的环境温度交变考验，同时要耐受车门内部的潮湿、灰尘等复杂工况，因此设计时在支座的折弯位置都做了R2以上的圆角过渡，避免应力集中导致的低温脆断，所有安装卡扣的卡接量都控制在1.2mm，既保证卡接牢固度，又不会因为卡接过紧导致饰条装配时出现开裂问题。不同于常规的平板式固定支架，该支座的长臂末端设置了小角度的折弯限位结构，装配到位后该结构会顶在车门钣金的加强筋上，形成辅助支撑，当用户倚靠车门下沿饰条时，

　　这个限位结构可以分担大部分垂直方向的载荷，避免支座长臂出现不可逆的弯曲变形。在建模过程中，这类零件需要重点关注安装孔位的位置度公差、铰接孔与固定点之间的形位公差，所有卡扣结构的拔模角度控制在1.5°，方便后续注塑或者冲压生产时的脱模，同时要对零件进行受力仿真校核，在100N垂直载荷作用下，支座的最大变形量不超过0.3mm，最大应力低于材料屈服强度的70%，满足整车10年24万公里的使用寿命要求。在整车NVH控制层面，该支座的铰接端衬套与钣金接触的位置、卡扣与饰条接触的位置都预留了0.1mm的压缩量，装配后可以形成一定的预紧力，避免车辆行驶过程中零件之间的相对窜动产生异响，同时支座表面不设置尖锐棱角，避免装配过程中划伤工人或者割破车门内部的线束、防水膜等部件。
