直径41毫米小型机器人用全向轮结构设计

　　做小型移动机器人底盘选型的时候，很多工程师都会在轮组方案上卡很久——普通定向轮转弯半径大，差速轮在狭窄空间里的姿态调整不够灵活，麦克纳姆轮的成本和辊子加工精度要求又偏高，这时候小尺寸全向轮往往是兼顾灵活性和成本的最优解。这款直径41毫米的全向轮，就是针对自重较轻的小型巡检、里程计标定类机器人设计的行走部件，适配底盘安装空间局促、需要频繁做平面内任意方向平移、零半径转向的应用场景，比如实验室里的桌面级导航测试平台、展厅内的小型导览机器人、仓储场景里的轻型物料转运AGV，都能用到这类小规格全向轮。

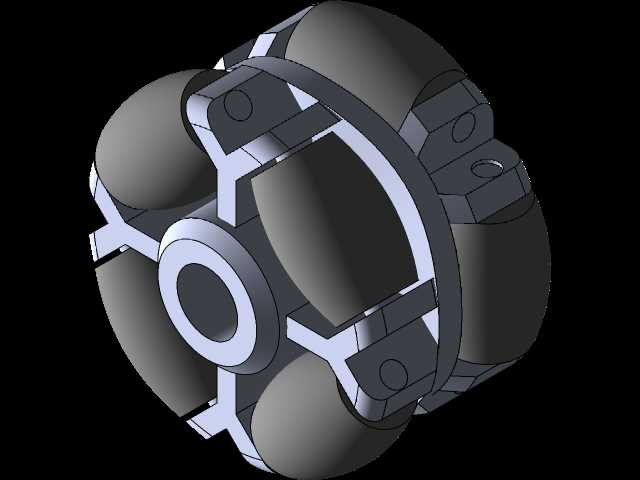

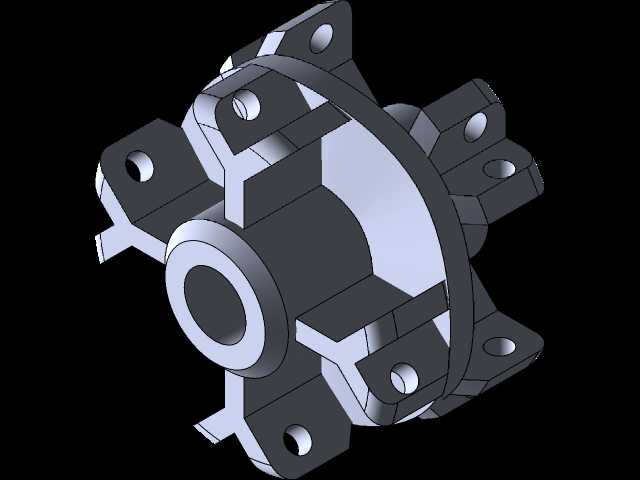

　　从结构设计逻辑来看，这款全向轮采用了多组周向分布的小辊子布局，辊子的轴线与主轮的回转轴线呈固定夹角，当主轮绕自身中心轴转动时，接触地面的辊子可以沿自身轴线自由转动，通过多个全向轮的转速差配合，就能实现机器人在平面内X、Y两个方向的平移以及绕自身中心的转动，不需要额外的转向机构就能完成全向移动，大幅简化了底盘的机械结构。主轮的轮毂部分采用了分体式的支撑结构，每一个辊子的安装位都做了独立的支撑臂，支撑臂之间预留了足够的间隙，既可以避免辊子转动时和轮毂发生运动干涉，也能在轮组承受径向载荷的时候，让支撑臂的受力均匀分散到整个轮毂上，不会出现局部应力集中导致的结构断裂。

　　尺寸边界上，这款全向轮的外径严格控制在41毫米，整体厚度适配小型底盘的安装空间，中心的安装孔位做了标准的轴孔配合设计，可以直接适配常用的微型直流减速电机输出轴，不需要额外设计转接法兰，安装的时候只需要将轮组的中心孔与电机轴锁紧，保证轮组的回转中心与电机轴的同轴度在公差范围内即可，轮组的安装端面到轮毂外侧的距离经过精确计算，安装后不会和底盘的侧板、走线槽等部件发生剐蹭。辊子的外形采用了鼓型设计，接触地面的部分是圆弧面，不管轮组转到什么角度，始终有至少一个辊子和地面保持接触，不会出现行走过程中的悬空卡顿问题，辊子的材质选用了摩擦系数适中的耐磨材料，在硬质平整地面行走时不会打滑，同时能吸收一部分行走过程中的微小振动，保证里程计计数的准确性。

　　在实际应用中，这类小直径全向轮的负载能力不需要做的太高，主要匹配自重1到2公斤的小型机器人，设计的时候特意控制了轮组自身的重量，轮毂部分采用了轻量化的结构设计，在保证支撑强度的前提下尽可能去除多余的材料，降低轮组自身的转动惯量，让电机的驱动效率更高，启停的时候响应速度更快，不会因为轮组惯量太大导致电机过载或者定位不准。辊子的安装销轴做了防脱设计，在轮组高速转动或者受到侧向冲击力的时候，销轴不会从支撑臂上脱出，提升了轮组的运行可靠性，同时销轴和辊子之间的配合间隙经过反复调试，既不会因为间隙太小导致辊子转动卡滞，也不会因为间隙太大导致轮组行走时出现晃动，影响机器人的导航精度。

　　很多刚接触移动机器人设计的工程师，在选全向轮的时候容易忽略辊子的排布角度和接触连续性的问题，这款全向轮在设计的时候就通过三维建模做了运动仿真，模拟了轮组在不同转动角度下和地面的接触状态，确保整个转动过程中接触点的轨迹是连续的，不会出现接触点跳变的情况，这样机器人在行走的时候就不会出现周期性的颠簸，里程计的脉冲计数也不会因为轮组的跳动出现误差。另外轮毂上的安装孔位除了中心的电机轴孔之外，还预留了顶丝固定的平面，安装的时候用顶丝锁紧电机轴，不需要额外做键连接，安装和拆卸都非常方便，后期维护的时候只需要松开顶丝就能把轮组拆下来，更换磨损的辊子也不需要拆解整个轮毂，维护成本很低。

　　对于做小型机器人竞赛、课程设计或者原型机验证的工程师来说，这种尺寸的全向轮适配性非常强，不需要对底盘结构做太大的修改就能直接替换原来的差速轮组，快速验证全向移动的控制算法，而且因为尺寸小，轮组的转动阻力也小，用普通的微型减速电机就能驱动，不需要选用大扭矩的电机，能进一步降低整个底盘的成本和重量。在地面适应性方面，这款全向轮主要针对平整的室内地面设计，比如环氧地坪、瓷砖地面、平整的桌面都能正常行走，不适合在坑洼不平的室外地面使用，这也是小直径全向轮的共性特点，选型的时候需要根据实际的使用场景做匹配，如果是室外应用场景就需要选用更大直径、辊子减震性能更好的全向轮产品。
