分层式外置硬盘驱动器防护外壳结构

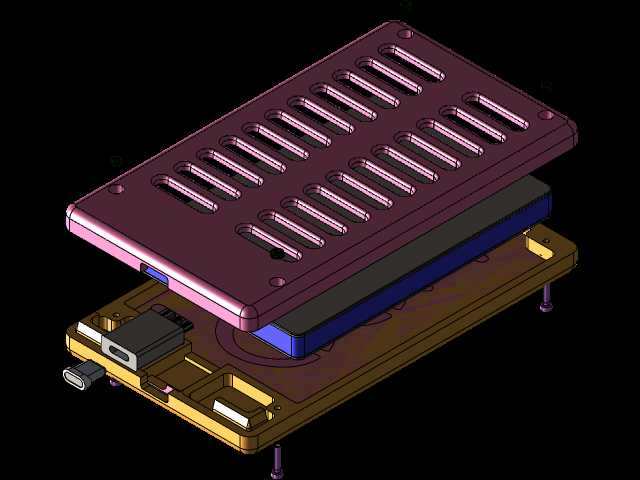

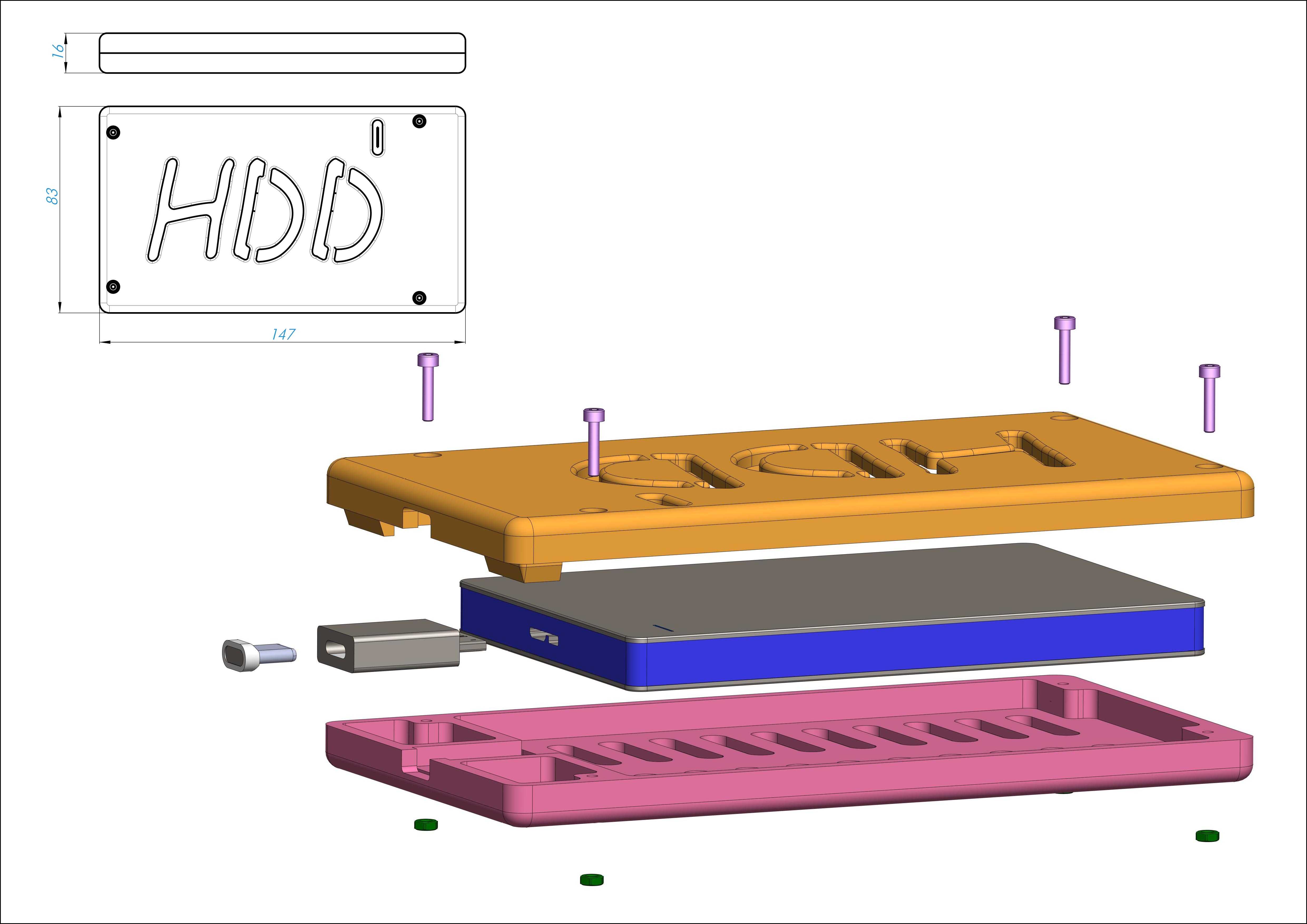

　　日常桌面存储场景里，外置机械硬盘的磕碰损坏一直是高频问题，不少用户会额外购置硅胶套或者金属防护盒，但这类通用配件往往和硬盘本体贴合度不足，要么预留空间过大导致硬盘在壳体内晃动，要么接口位置对位不准影响插拔，这款带附件的硬盘外壳就是针对这类痛点做的定制化结构设计。从结构拆分来看，整个壳体分为上盖、中框承托层、下底壳三个主体部分，配套的附件包含四颗固定螺丝、接口端的定位缓冲塞，以及上下盖之间的减震胶垫，所有部件拆分后没有多余的冗余结构，装配逻辑完全顺着硬盘的安装顺序设计：先将2.5英寸机械硬盘卡入中框的限位槽内，中框内侧的一圈凸台刚好卡在硬盘侧边的安装台阶位置，不需要额外打胶就能限制硬盘的前后左右窜动，

　　中框侧边预留的USB接口对位槽公差控制在0.2mm以内，刚好对准硬盘本身的接口位置，不会出现插接头顶到壳体的情况。上盖表面做了下沉式的HDD标识凹槽，这个凹槽不是单纯的装饰结构，一方面可以在堆叠放置多个硬盘的时候增加表面摩擦力，避免光滑壳体滑落，另一方面凹槽深度控制在0.8mm，刚好可以粘贴常规的标签贴纸，不会因为贴纸突出上盖表面导致放置不稳。上盖的四个角做了R3的圆角过渡，对应位置预留了沉头螺丝孔，螺丝锁紧后头部完全沉入孔内，不会突出壳体表面刮蹭放置的桌面。下底壳的内侧设计了多道平行的加强筋，筋条高度1.2mm，既可以提升底壳的抗形变能力，避免壳体受挤压的时候直接压到硬盘电路板，筋条之间的空隙还能形成空气流通的通道，

　　硬盘长时间工作产生的热量可以顺着空隙从侧边的散热缝隙散出，不会因为完全密封导致热量堆积。尺寸设计上，整个壳体装配完成后的长宽尺寸为147mm*102mm，和常规2.5英寸外置硬盘的通用尺寸匹配，不会因为加装外壳导致体积过大影响便携性，壳体总厚度控制在18mm，刚好容纳厚度9.5mm的标准2.5英寸机械硬盘加上上下壳的壁厚与减震层厚度，侧边的接口位置除了预留数据接口的开孔，还预留了状态指示灯的透光位，不需要额外开孔就能看到硬盘的工作状态。配套的固定螺丝采用标准M2规格，长度刚好贯穿上盖、中框的安装柱后锁入下底壳的铜螺母嵌件里，不会出现螺丝过长顶到硬盘本体的问题，接口位置的缓冲塞采用软胶材质，平时不使用的时候可以塞住接口位置，

　　避免灰尘进入接口内部导致接触不良，需要插线的时候直接拔下即可，缓冲塞和壳体之间做了连体的软胶连接带，不会轻易丢失。在实际装配测试中，整个壳体的装配不需要额外的工具辅助定位，所有部件都有对应的防呆结构，上盖和下底壳的侧边做了错位的卡扣，先扣上卡扣之后再锁螺丝，能避免螺丝锁紧的时候壳体出现错位，上下壳结合的位置预留了0.5mm的减震胶垫安装槽，胶垫安装后刚好填满结合缝隙，既可以提升壳体的防尘能力，也能在壳体受到跌落冲击的时候吸收一部分冲击力，减少传递到内部硬盘的震动能量。和市面上通用的硬盘盒不同，这个结构没有集成额外的电路板转接部分，纯粹作为硬盘的防护外壳使用，用户可以直接将已经装在普通硬盘盒里的硬盘整体放入这个外壳内，也可以直接将裸盘固定在壳体内使用，适配场景更灵活，不管是日常桌面放置收纳，还是外出携带放在背包里，都能避免硬盘被其他物品挤压或者磕碰。结构设计的时候特意规避了容易出现应力集中的直角结构，所有的内部筋条和壳体连接位置都做了R1的圆角过渡，长期使用不会因为反复拆装出现筋条断裂的问题，外壳的壁厚均匀控制在1.8mm，既保证了足够的结构强度，也不会因为壁厚过大导致整体重量超标，装配完成后的整体重量比全金属硬盘盒轻60%左右，不会给外出携带增加额外的负担。
