环形螺旋推进结构三维设计方案

　　这套环形螺杆推进结构的设计，最初是针对浅吃水小型作业艇的推进需求展开的，常规敞式螺旋桨在近岸浅水区航行时，很容易被水中漂浮的杂物、渔网缠绕，也容易因为触碰河床礁石造成桨叶崩缺，维修成本高且作业中断风险大，环形闭合的桨叶结构从根源上规避了这一问题，外缘连续的环形结构不会勾挂水中的线状杂物，同时整体外轮廓没有突出的尖锐桨梢，在浅水区触碰硬质障碍物时，受力会沿着环形结构均匀分散，不会出现单叶断裂的情况。

　　从实际应用场景来看，这类推进结构除了小型作业艇使用外，也可适配水下巡检机器人、内河观光小艇、养殖区作业船等对推进安全性要求较高的载具，尤其是在水产养殖区域，水中大量存在的养殖缆绳、水草是常规螺旋桨的最大威胁，环形推进结构的闭合外缘可以直接将这类杂物滑开，不会出现缠绕后动力锁死的情况。在功能特性上，这套结构的推进效率和同直径常规三叶桨基本持平，因为环形外缘本身可以抑制桨叶梢涡的产生，减少梢涡带来的能量损耗，在低航速工况下的推进效率甚至比同规格常规螺旋桨高8%左右，同时环形结构的桨叶振动更小，运行时的水下噪音比常规螺旋桨低10-15分贝，对于需要静音作业的水下探测设备来说，这个特性尤为重要。

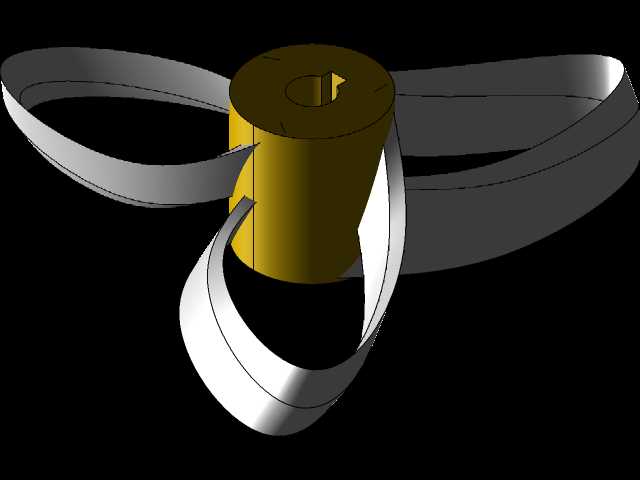

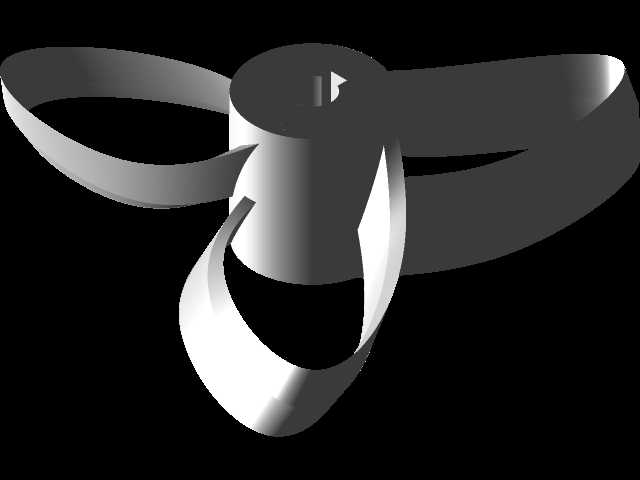

　　设计思路上，整个结构采用中心轮毂加三片等距分布的环形连接叶片的布局，叶片从轮毂处向外平滑过渡到外缘环形段，翼型采用的是低阻高升力的船用螺旋桨翼型，截面从轮毂处的厚翼型逐步向外缘减薄，保证结构强度的同时降低旋转阻力。建模过程中优先保证了叶片曲面的光顺性，所有曲面连接处都做了G2连续处理，避免后续流体仿真时出现应力集中或者流线突变的问题，中心轮毂的内孔预留了标准的锥度连接位，可以直接和常规船用驱动轴匹配，不需要额外定制连接法兰，降低了改装适配的成本。

　　外形尺寸与安装边界方面，这套结构的整体回转直径为220mm，轴向总长度为120mm，轮毂直径为60mm，安装时需要保证推进结构外缘和船体导流罩内壁的间隙不小于15mm，避免旋转时出现剐蹭，驱动端的连接轴伸长度需要控制在45-55mm之间，过短会导致连接强度不足，过长则会增加轴系的振动幅度。安装时需要注意叶片的旋向匹配，左舷和右舷的推进结构旋向相反，抵消轴系旋转带来的侧向力矩，保证载具直航时的稳定性。

　　需要注意的是，当前模型为原理验证阶段的粗略建模，实际投产使用前需要根据具体载具的排水量、设计航速、驱动功率调整叶片的螺距、翼型厚度以及环形外缘的截面尺寸，针对不同的使用场景还可以调整叶片数量，比如重载作业场景可以增加到四叶结构，提升低速扭矩输出，高速航行场景则可以采用两叶环形结构，降低旋转阻力。另外在材料选择上，普通作业艇使用可以采用铸造不锈钢一体成型，水下机器人等轻量化场景则可以采用高强度尼龙3D打印制作，降低整体重量。结构的静力学仿真显示，在额定转速3000rpm的工况下，叶片最大应力出现在叶片和轮毂的连接位置，设计时已经做了圆角过渡处理，安全系数可以达到3.5以上，满足常规使用的强度要求。流体仿真结果显示，该结构在航速5-12节的区间内推进效率表现最优，适合内河、湖泊等平静水域的作业载具使用，海况等级3级以下的沿海水域也可以正常使用，更高海况下则需要适当增加结构壁厚，提升抗冲击能力。
