1515系列多长度规格工业铝挤压型材

　　做小型自动化设备、桌面级工装架的结构设计时，选对基础框架型材能省掉大半后期调试的麻烦，这款1515规格的铝挤压型材，就是针对小尺寸机架、轻型导向支撑场景开发的基础构件。从截面参数来看，这款型材的外轮廓尺寸为15mm×15mm，属于微型工业铝型材范畴，截面中心预留了直径5mm的标准安装孔，四周的槽口尺寸经过适配，可兼容常规的M3、M4规格T型螺母、弹片螺母，不需要额外在型材上打孔攻丝，就能快速完成附件的固定安装，对于经常做桌面实验台、小型检测设备支架、3D打印机框架改造的工程师来说，这种免加工的安装特性能大幅缩短装配周期。

　　不同于定长的成品型材，这款型材覆盖了10mm到300mm的长度区间，每10mm为一个长度梯度，基本覆盖了小型设备里从短距连接块到整段支撑梁的所有长度需求，设计选型时不需要额外核算切割余量，直接根据框架的实际安装边界选对应长度的规格即可，能减少现场切割带来的端面毛刺、长度公差问题。截面的壁厚设计经过了受力校核，在15mm的小截面尺寸下，四周的筋板厚度均匀，既保证了单根型材的直线度，也能满足垂直方向10kg以内的静载荷支撑需求，不会出现小截面型材常见的受力弯曲变形问题。

　　从实际应用场景来说，这款型材除了做小型设备的主体框架，还可以用来做传感器安装导轨、小型物料的导向滑槽、电气元件的安装背条，槽口的尺寸经过优化，既可以卡入标准的封条、端盖，也能直接嵌入薄型光电开关的安装座，不需要额外设计转接件。设计这款型材的三维模型时，重点还原了截面的所有细节特征，包括槽口的倒角、中心孔的公差余量、型材端面的工艺缺口，不管是用来做整机装配的干涉检查，还是做型材的受力仿真分析，都能直接调用模型，不需要再重新绘制截面草图。

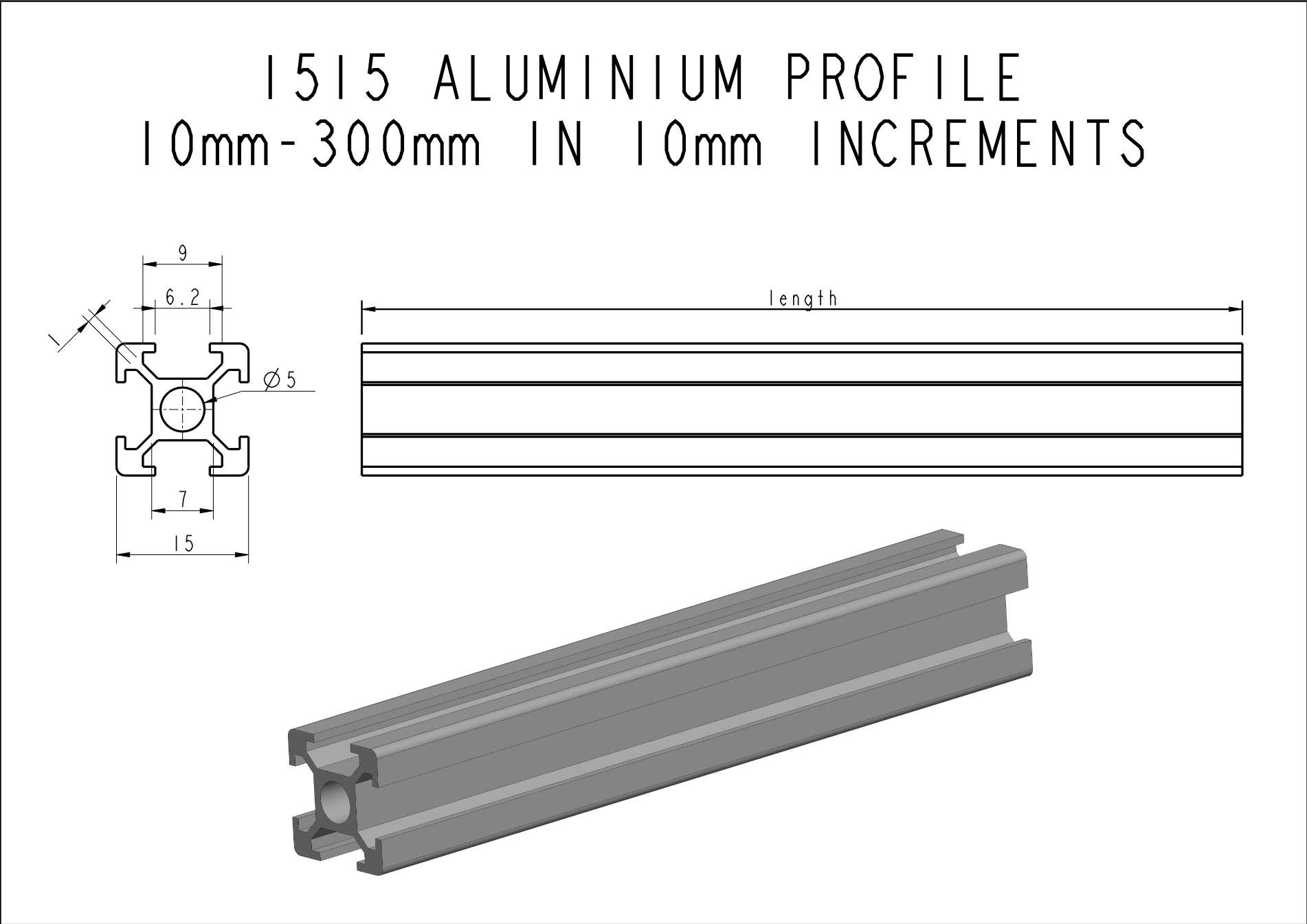

　　很多工程师在做小型设备设计时容易忽略型材的安装边界问题，这款型材的槽口中心到外侧面的距离为6.2mm，相邻槽口的中心间距为9mm，底部安装面的宽度为7mm，这些尺寸都严格按照工业铝型材的安装规范设定，在排布安装孔位、设计连接板的时候，直接按照这些边界尺寸设计，就能避免出现螺母无法装入、连接板与型材侧面干涉的问题。型材的外表面没有多余的凸起结构，四个边角都做了小尺寸的倒角处理，装配时不会划手，也方便在型材外侧粘贴标识条、安装线槽等附件。

　　针对需要自定义长度的设计场景，模型里预留了长度参数化调整的接口，只需要修改长度参数就能生成对应规格的型材模型，不需要每次调整长度都重新拉伸建模，对于做系列化小型设备设计的工程师来说，这个特性能大幅提升建模效率。另外，型材的截面形状是对称设计，不管是水平安装、垂直安装还是倾斜安装，受力特性都保持一致，不需要额外考虑安装方向带来的强度差异，做框架结构的受力计算时，可以直接套用等截面梁的计算公式，减少力学核算的工作量。

　　在实际装配过程中，这款型材的连接方式非常灵活，既可以用专用的角件做垂直连接，也可以用端面连接板做拼接延长，中心的通孔还可以穿入螺杆做长距离的拉紧固定，对于需要经常拆装调整的实验类设备来说，这种多方式兼容的连接特性能满足不同的装配需求。槽口内部的尺寸精度控制在合理公差范围内，T型螺母滑入时不会出现卡滞或者间隙过大的问题，安装附件后不会出现松动移位的情况，能保证设备长期运行的结构稳定性。
