CA6140车床配套重型工业铝型材框架

　　这款铝型材的截面构型最初是围绕CA6140普通车床周边的防护改造、工位辅机搭建需求展开的，在车间现场测绘时，车床主轴箱旁的操作空间、溜板箱移动的安全边界、冷却系统管路的排布走向，都对型材的承载能力和安装兼容性提出了很具体的约束。不同于市面上常见的轻型流水线铝型材，这款型材的截面壁厚做了针对性加厚，外轮廓的棱边预留了标准槽口，既可以嵌入有机玻璃防护板阻挡车削飞溅的切屑，也能卡装走线槽收纳车床改造时新增的传感器线缆、气动管路，避免管线散落在地面被铁屑割破或者被操作人员踩踏损坏。

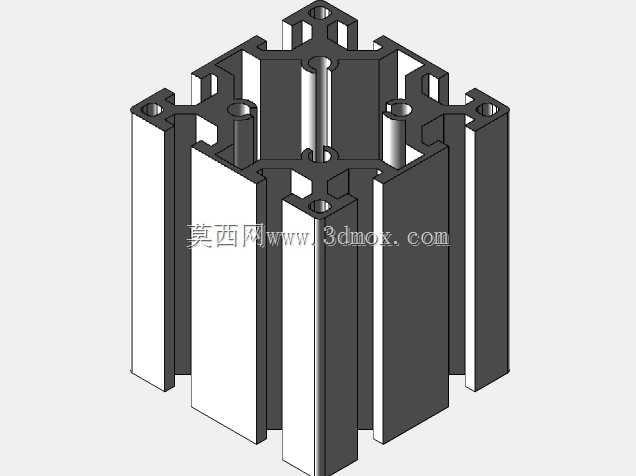

　　从截面结构来看，型材中心区域设置了多个贯通的安装孔位，四周对称分布着带卡槽的支撑肋板，这种多腔室的构型不是随意排布的：在做受力校核时，当型材作为立式防护栏的主立柱使用，顶部承受操作人员倚靠的侧向载荷时，外侧的竖向肋板可以把弯矩均匀分散到整个截面，不会像单腔薄壁型材那样在槽口根部出现应力集中变形；而当它横向作为置物台的横梁使用，承托刀具周转盒、测量量具的重量时，上下对称的肋板结构可以大幅提升截面的惯性矩，跨距一米的工况下挠度也能控制在设备允许的范围内。型材外表面的凹槽除了安装嵌条之外，还可以直接搭配T型螺栓连接角件，不需要在型材本体上额外钻孔攻丝，现场组装时只需要把螺栓预置在槽道里，调整好相邻型材的相对位置再锁紧螺母即可，哪怕后期需要调整防护栏的开门位置、增加传感器安装支架，也不用切割破坏原有型材，拆装调整的效率远高于焊接方管框架。

　　在实际机床改造场景里，这款型材的安装边界也经过了适配：型材底部可以搭配专用地脚座，直接固定在CA6140车床周边的混凝土地面上，地脚的调节行程可以抵消车间地面的平整度误差，保证整组框架的垂直度；型材对接处采用隐藏式角件连接，连接完成后外表面没有突出的螺栓头，不会勾挂操作人员的工作服，也不会在移动工件时造成磕碰。除了车床周边的防护框架，这款型材也可以用来搭建机床旁边的小型刀具存放架、冷却系统的阀组安装支架，多根型材拼接时，中心的贯通孔还可以穿入定位销，保证长跨度框架的对接同轴度，避免多段型材拼接后出现直线度超标的问题。

　　建模过程中对截面的每一处壁厚都做了等比例还原，槽口的宽度、安装孔的中心距、外轮廓的倒角尺寸都完全匹配工业铝型材的通用装配公差，导出的实体可以直接用来做框架的虚拟装配：在三维环境里提前模拟防护门的开合行程、管线的弯折半径、操作人员的操作空间，提前发现现场安装时可能出现的干涉问题，不需要等到实物裁切完成后再返工修改。型材的截面对称性设计也让它在裁切使用时不需要区分方向，任意一面的槽口都可以作为安装基准，下料时的材料利用率可以得到明显提升，针对CA6140车床不同位置的框架长度需求，只需要按照实测尺寸裁切对应长度的型材，不需要额外开模定制特殊截面，大幅降低了车间单机改造的物料成本。

　　考虑到车床工作环境中存在大量切削液雾气和细铁屑，型材的槽道结构做了防积屑设计，槽口的收口角度可以让落在槽内的铁屑在设备震动时自然滑落，不会堆积在槽道内部导致T型螺栓卡滞，日常维护时只需要用压缩空气吹扫就可以清理槽内杂物，不需要拆解框架。型材端部的端面可以搭配专用端盖封堵，避免切削液和铁屑进入型材的中空腔室，长期使用也不会出现腔体积液锈蚀的问题，整体结构完全适配机械加工车间的恶劣工况。
