工业铝型材方管框架支撑工作台架

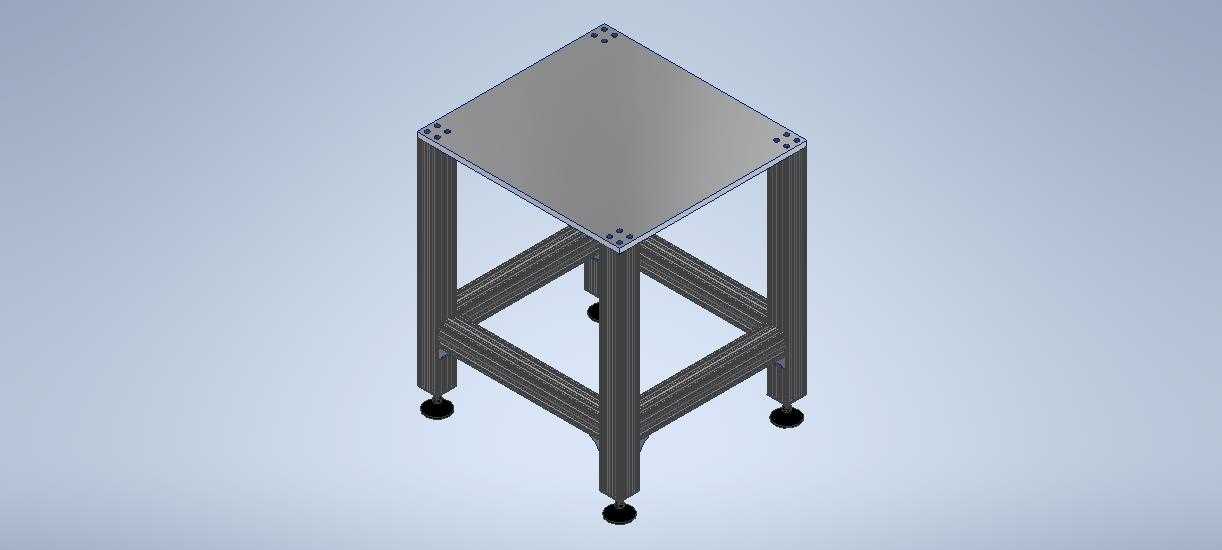

　　这套铝型材框架支撑台架采用标准工业铝型材拼装而成，整体为方正的四柱立式结构，顶部设置整块金属安装平板，底部配置可调支撑脚，中部增设横向型材围框形成加强层，主要用于车间生产线上承载小型设备、工装夹具、检测仪器或作为装配作业的独立工位基座。

　　从实际产线布局角度看，这类台架常见于电子装配车间、轻工组装线、实验室检测区以及自动化设备旁的辅助工位：顶部平板可直接放置气动工装、小型电动工具、物料周转盒或检测样件，四根立柱围合出的下部中空区域不会干涉操作人员腿部活动，也可在后续改造时加装层板、电气安装板、气动三联件挂板或物料抽屉。框架中部的横向围框并非冗余结构，它把四根独立立柱在半高位置连成闭合矩形，能显著抑制台架受侧向推力时的立柱摆动，当操作人员在台面上进行压装、拧紧或轻微敲击作业时，整体刚性比无中间横撑的简易四立柱结构提升明显。

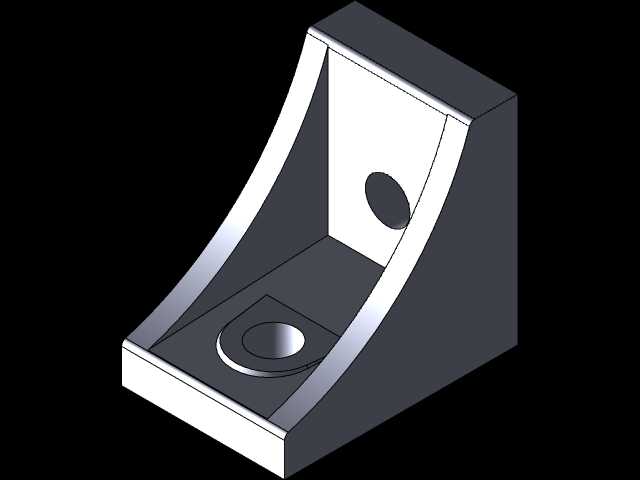

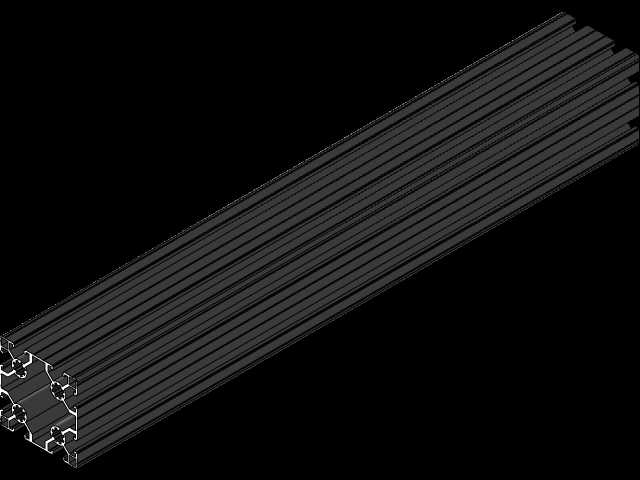

　　设计思路上，框架全部选用截面统一的方形工业铝型材，立柱与横撑之间通过型材内置的角槽连接件、螺栓以及角码完成锁紧，顶部平板则依靠四角及边部分布的沉头螺钉固定在立柱顶端的端面上，平板四周预留的安装孔位既可以用来固定台面自身，也能作为上方设备的定位锁附点。铝型材本身自带的标准槽口让后期改造非常方便：如果需要在台架侧面加装安全光栅、按钮盒、照明支架或者管线线槽，不需要额外焊接钻孔，直接把T型螺栓滑入型材槽内即可固定附件，这也是型材机架相比焊接钢机架在多品种小批量生产场景下的核心优势。

　　底部四个支撑点采用带橡胶垫的可调脚杯，脚杯螺杆与立柱底端的连接板螺纹配合，旋转脚杯即可微调各支点高度，在地面不平整的车间里可以把台面调至水平，避免上方精密检测设备因台面倾斜出现测量误差；橡胶底座同时能增大与地面的摩擦力，减少台架受水平力时的滑移，也能隔绝一部分作业振动向地面传递。如果使用场景需要频繁移动工位，也可将脚杯替换成同安装尺寸的工业脚轮，框架主体的连接孔位无需改动。

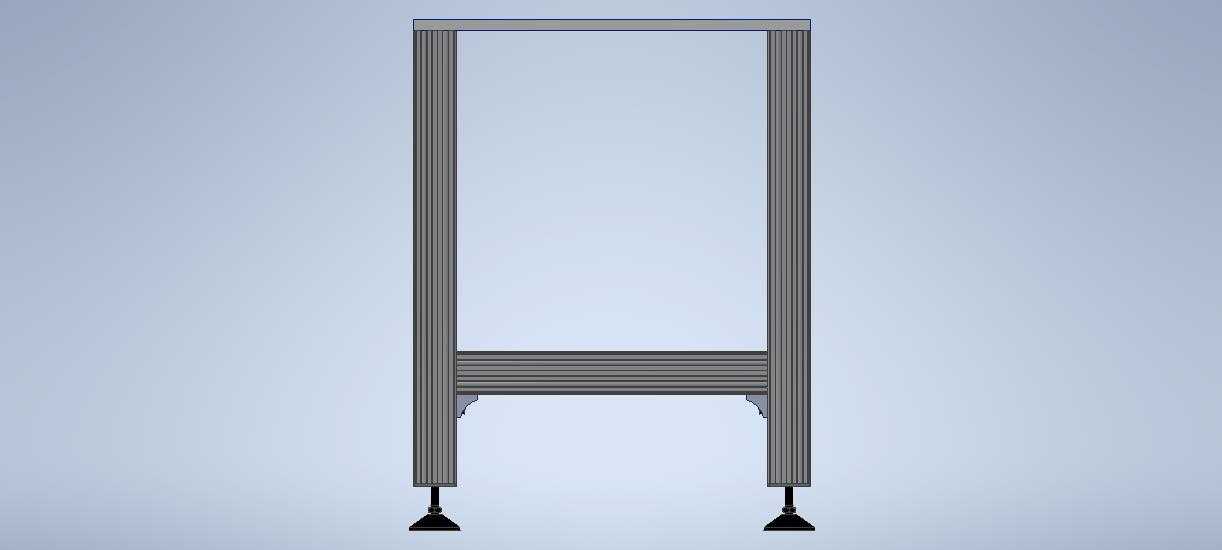

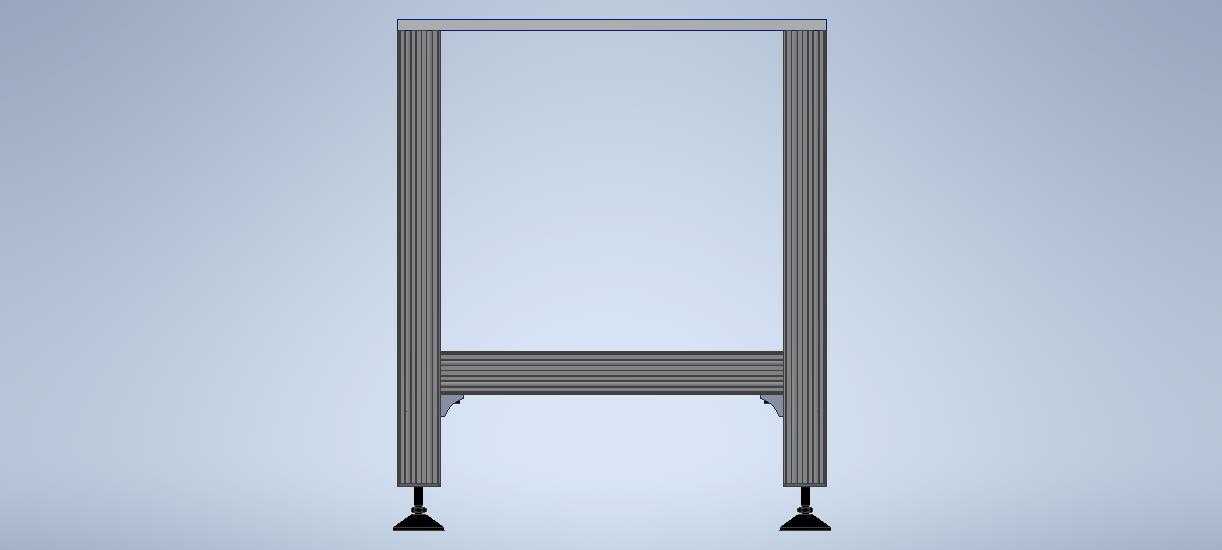

　　外形与安装边界方面，台架整体占地为正方形，台面边长略大于下部框架的外轮廓，台面边缘伸出立柱一小段，既可以防止台面上的小件物料直接从框架缝隙掉落，也能在台面侧边预留安装台钳、挡边或导料槽的空间；整体高度按照人工站立作业的常规适配区间设计，操作人员站立时双手可自然放在台面上进行装配操作，不需要过度弯腰或抬臂。框架下部从地面到中部横撑之间保留了充足的敞开空间，操作人员坐在工位凳上时腿部可完全伸入台架下方，不会碰到横撑或立柱。

　　建模实现层面，整套结构先按选定的铝型材截面规格绘制单件型材的拉伸本体，再按照框架的长宽高间距完成四根立柱、上下两层横撑的阵列装配，连接处还原角码与紧固件的装配位置，顶部平板单独绘制出四周的安装孔与沉头结构，底部脚杯按螺杆、调节螺母、橡胶底座分件建模，整体装配关系完全贴合实际铝型材机架的拼装逻辑，结构工程师可以直接在此基础上调整型材截面规格、台架高度或台面尺寸，衍生出适配不同承载需求的系列化工位台架。
