CA6140车床法兰式花键输出轴结构

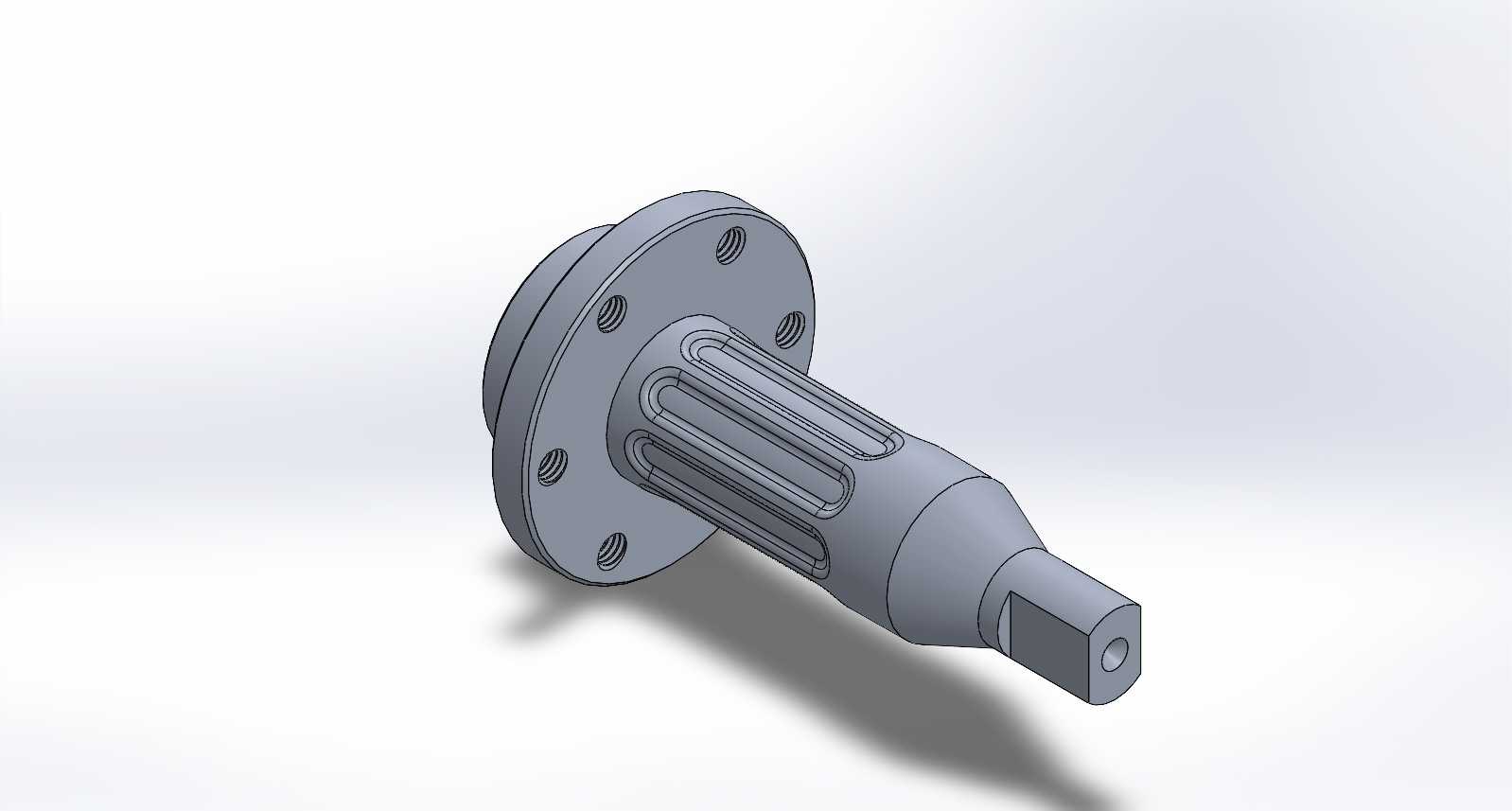

　　该零件为CA6140普通车床主轴箱输出端的法兰式花键轴，是车床主传动链末端传递扭矩、连接主轴箱与进给箱或卡盘传动机构的核心传动零件。从实际应用场景来看，这类轴件长期服役于车床主轴箱的重载传动工况，既要承担主轴箱变速后输出的恒定切削扭矩，还要承受车削加工过程中产生的径向切削力、轴向进给力以及断续切削带来的冲击载荷，对零件的同轴度、结构强度、安装定位精度都有极高要求。

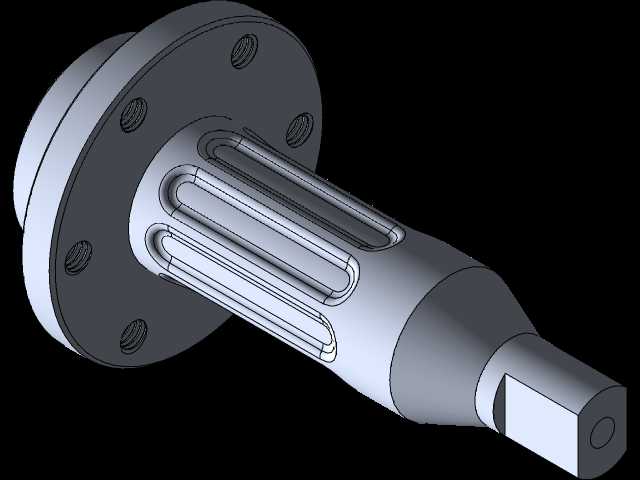

　　从设计思路层面拆解，该零件采用一体化法兰+花键+轴端定位的复合结构，完全规避了分体式连接带来的装配间隙、同轴度误差问题。左端的法兰盘沿圆周均匀分布6个螺栓通孔，安装时通过内六角螺栓与主轴箱内的传动齿轮端面刚性锁紧，法兰端面与轴身的垂直度公差控制在0.02mm以内，确保传动过程中不会出现端面跳动，避免齿轮啮合偏载引发的噪声与齿面异常磨损。法兰与花键段之间设计有退刀槽结构，既满足花键加工时的刀具退刀需求，也能在装配时为齿轮端面提供避让空间，避免装配干涉。

　　中间的花键段采用矩形花键结构，相比渐开线花键，矩形花键的定心精度更易保证，且加工成本更低，非常适合CA6140这类通用卧式车床的中等载荷传动场景，花键的大径、小径、键宽公差均按照GB/T 1144的精密级公差设计，与配套的滑移齿轮内花键配合后，既可以保证扭矩传递的可靠性，也能满足齿轮滑移变速时的滑动顺畅度，不会出现卡滞、窜动问题。花键段向右侧轴端过渡处采用锥面平滑过渡，有效降低轴径突变带来的应力集中，避免长期交变载荷下出现轴身疲劳断裂的问题。

　　最右侧的轴端采用方头+中心孔的结构设计，方头结构用于安装锁紧螺母或操作手柄，方便装配时的扭矩施加与零件锁紧，轴端的中心孔为B型带护锥中心孔，既是零件车削、磨削、花键铣削加工时的工艺定位基准，也是装配后检测轴身径向跳动的测量基准，确保整根轴的安装基准与加工基准统一，减少基准不重合带来的形位公差误差。

　　从安装边界与尺寸适配来看，法兰盘的外径尺寸与主轴箱对应安装孔的止口尺寸匹配，安装时法兰盘的止口嵌入齿轮端面的定位槽内，实现径向定位，无需额外的定位销即可保证轴与齿轮的同轴度控制在0.015mm以内。花键段的长度尺寸完全匹配主轴箱内滑移齿轮的行程范围，确保齿轮在各个变速档位下都能与花键保持足够的啮合长度，不会出现脱档、啮合长度不足导致的键齿压溃问题。右侧轴颈的直径与主轴箱侧壁的支撑轴承内孔尺寸过盈配合，轴承外圈安装在箱体孔内，为轴的输出端提供径向支撑，抵消切削过程中产生的径向载荷，避免轴身出现挠曲变形。

　　在实际选型与建模参考过程中，需要重点关注几个关键配合面的公差设定：法兰螺栓孔的位置度公差需满足与齿轮端面螺纹孔的互换性要求，花键的定心表面粗糙度需控制在Ra1.6以内，右侧支撑轴颈的表面粗糙度需达到Ra0.8以满足轴承配合的要求，轴身各段的同轴度公差需以两端中心孔为基准统一标注，才能保证零件加工完成后装配到车床上时，运转平稳无异常噪声，满负荷切削时不会出现轴件窜动、振纹等问题。这类轴件的结构设计逻辑也可以迁移到其他通用机床的传动输出轴设计中，根据不同的载荷大小、安装空间调整法兰尺寸、花键参数与轴径大小，即可快速适配不同型号设备的传动需求。
