电动水阀电机铝合金外壳结构设计

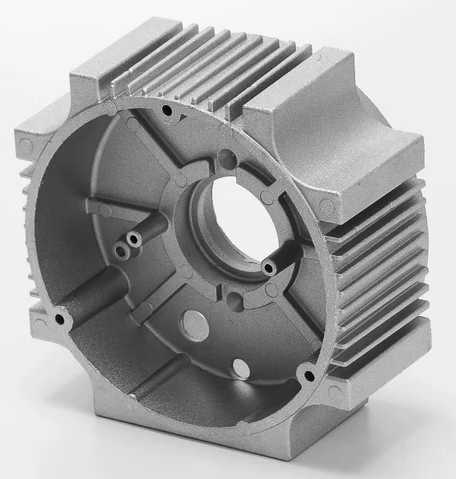

　　在流体控制类民用与工业管路系统中，电动水阀的核心动力输出单元长期处于潮湿、多凝露甚至存在轻微管路振动的工况下，作为承载电机定子、转子以及传动减速组件的外壳结构，其设计合理性直接决定了整套阀组的运行寿命与防护等级。这款铝合金壳体采用高压铸造成型工艺，整体为带周向散热鳍片的筒式结构，从结构布局来看，壳体一端为大开口的轴承安装腔，内部预留了多层环形定位止口，分别对应定子组件的过盈配合位、前端轴承的压装基准面以及端盖的密封贴合面，各止口的同轴度公差需要控制在0.02mm以内，才能保证转子运转时的气隙均匀度，避免出现扫膛问题。周向均匀分布的轴向散热鳍片并非等厚设计，鳍片根部做了R2的圆角过渡，既能够避免铸造时出现应力集中导致的冷隔缺陷，

　　也能在电机持续运行时通过增大换热面积，将定子绕组产生的热量快速传导到外部环境中，经实测在额定负载连续运行工况下，带鳍片结构的壳体比同壁厚光滑壳体的绕组温升低12K左右，能有效延长绝缘层的老化周期。壳体侧壁预留的两个凸台结构是为水阀的传动输出轴与接线端子预留的安装位，凸台内侧设计有密封槽，可嵌入O型密封圈实现IP65级的防护效果，避免管路凝露或者外界喷淋水进入壳体内部造成电路短路。内部的径向加强筋并非随意布置，每一条筋位都对应定子组件的安装受力点，既能够增强壳体的整体刚性，避免压装轴承时出现壳体变形，也能在电机运行时起到辅助导磁的作用，降低漏磁带来的效率损耗。壳体底部的安装脚预留了四个沉头安装孔，孔位的位置度公差控制在0.1mm以内，

　　能够直接适配现有常规通径电动水阀的安装支架，不需要额外做转接设计，安装脚与主体的连接位置做了加厚处理，能够承受管路安装时的拧紧力矩以及长期运行中的振动载荷，避免出现安装脚断裂的问题。从铸造工艺性角度考虑，整个壳体的所有内壁拔模斜度统一设置为1.5°，外壁拔模斜度设置为1°，既能够保证开模时顺利脱模，也不会因为斜度过大造成壁厚不均，鳍片之间的间距控制在8mm以上，避免铸造时出现铝液填充不饱满的问题，所有的边角位置都做了圆角处理，没有尖锐棱角，既能够减少铸造时的应力集中，也能避免后续机加工或者装配时划伤操作人员。在实际选型适配时，需要注意壳体的内腔直径与定子叠厚的匹配关系，这款壳体适配的是外径70mm、叠厚30mm的单相异步电机，

　　输出端的轴承位尺寸为6201轴承的标准安装尺寸，可直接替换同规格的现有冲压焊接外壳，相比传统的钢板焊接外壳，压铸铝合金外壳的生产效率更高，批量生产时的尺寸一致性更好，不需要做额外的防锈处理，自身的氧化层就能起到较好的防腐蚀效果，在厨卫管路、园林灌溉、工业水循环系统的电动水阀产品中都能适用。设计过程中还需要重点考虑壳体的壁厚均匀性，整体主体壁厚控制在3.5mm，鳍片厚度从根部3mm逐步过渡到端部1.5mm，既保证了壳体的结构强度，也能控制整体零件重量，降低材料成本，同时壁厚均匀也能减少铸造时的缩孔、缩松缺陷，提升成品率。内部的几个预留小孔是为电机内部的走线与霍尔元件安装预留的，孔位边缘都做了倒角处理，避免穿线时划伤线皮造成绝缘破损，端盖配合的止口位置预留了0.1mm的密封胶涂覆空间，装配时涂覆平面密封胶后能够进一步提升整体的密封性能，即使在短时间浸水的工况下也不会出现内部进水的问题。
