四缸发动机排气歧管结构设计方案

　　排气歧管作为内燃机进排气系统的核心承压部件，其结构合理性直接决定发动机排气效率、缸盖工作温度分布以及整机NVH表现，在四缸往复式内燃机的配套设计中，这类等长歧管的结构优化始终是动力总成开发环节的重点工作。从实际装车场景来看，这类歧管安装于发动机缸盖排气侧，上端四个带安装孔的法兰面分别对应1-4缸的排气出口，下端汇总接口对接三元催化器或涡轮增压器进气端，工作过程中需要承接各缸排气门开启时喷出的高温高压脉冲气流，既要避免各缸排气气流出现干涉扰流，还要承受冷热交替带来的热应力循环，同时要满足整车装配时的周边间隙避让要求。

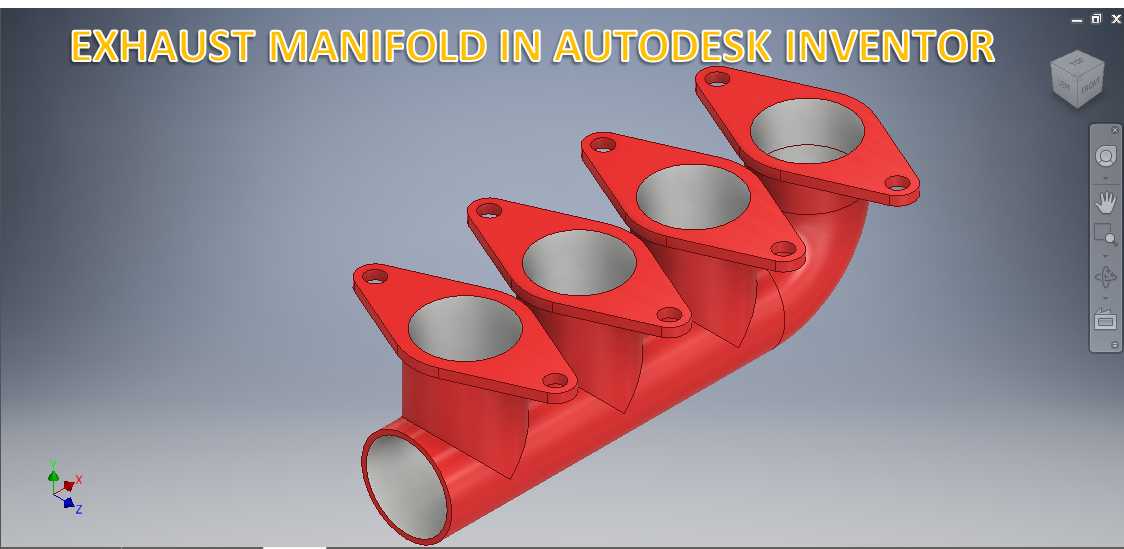

　　从结构设计逻辑来看，这款歧管采用了不等距弯管逐步汇流的结构，四个进气法兰沿歧管主体的弧形走向依次排布，每个法兰面都设计了两个对称的螺栓安装孔，安装时通过耐高温密封垫片与缸盖排气侧紧密贴合，避免高温废气泄漏。歧管的流道内壁做了顺滑过渡处理，没有突兀的截面突变，每个支管的弯曲曲率都经过流场仿真校核，目的是让各缸排出的废气能够以尽可能低的流阻汇入总管，减少排气背压对发动机充气效率的负面影响。在实际建模过程中，首先需要根据缸盖的排气口位置确定四个进气法兰的安装坐标，明确每个法兰面的平面度要求、螺栓孔的位置度公差，再结合排气脉冲的相位差调整各支管的长度差，尽可能降低相邻气缸排气时的气流干涉——四缸发动机的点火间隔为180度曲轴转角，相邻两个排气门的开启间隔较短，若流道设计不合理，前一缸排出的高压气团会对后一缸的排气产生阻滞，直接导致发动机功率下降、排温升高。

　　从安装边界来看，这款歧管的四个进气法兰端面处于同一倾斜平面上，适配直列四缸发动机缸盖的排气侧安装角度，法兰上的螺栓孔孔径与缸盖对应的螺栓规格匹配，安装时螺栓的拧紧力矩需要按照工艺要求分步对称施加，避免法兰面受力不均导致密封失效。歧管主体的弯曲弧度充分考虑了发动机舱内的布置空间，外侧轮廓与周边的发动机悬置、水管、线束等部件保留了足够的安全间隙，避免车辆运行过程中出现振动干涉。总管出口的法兰尺寸匹配下游催化器的接口规格，对接位置的密封结构采用金属缠绕垫片，能够承受近千度的排气高温。在材料选择的适配性上，这类歧管通常采用高硅钼球墨铸铁或者耐高温不锈钢材质，建模时需要预留足够的壁厚，既要保证高温下的结构强度，还要控制整体重量，避免给缸盖增加额外的载荷。

　　在细节结构处理上，每个进气法兰与支管的连接位置都做了圆弧过渡，避免应力集中导致的热疲劳开裂——歧管工作时的温度变化幅度极大，冷启动时接近环境温度，全负荷工作时局部温度可达900摄氏度以上，若存在尖锐的结构转角，很容易在热循环过程中产生裂纹。流道的截面从进气端的圆形逐步过渡到汇流后的总管圆形截面，整个流道的截面积变化经过精确计算，既保证各缸的排气通畅，又能让废气在总管内形成稳定的流场，提升后处理系统的转化效率。对于建模从业者而言，这类歧管的建模难点在于空间弯管的曲率控制、多支管汇交位置的顺滑处理，以及法兰安装孔的位置度保证，建模过程中需要先搭建整体的骨架线，确定各段流道的中心轨迹，再通过扫掠、放样等特征生成实体，最后对连接位置做圆角优化，同时还要校核整个结构的壁厚均匀性，避免出现局部过薄或者材料堆积的问题。在实际工程应用中，这类歧管的设计还需要配合热疲劳仿真、流场仿真的结果反复迭代，调整支管的弯曲角度、汇交位置以及壁厚分布，才能最终满足发动机的性能要求和可靠性要求。
