盘形凸轮直动从动件弹簧复位传动结构

　　这套直动从动件凸轮传动结构，常见于各类需要将连续旋转运动转化为指定规律直线往复动作的工位中，小到轻工包装线的送料顶出、纺织设备的挑线动作，大到机床加工工位的间歇进给、自动装配线的工件定位顶升，都能见到这类机构的衍生变体。区别于槽轮、棘轮等间歇传动结构，凸轮从动件机构可以通过调整凸轮轮廓曲线，精准匹配从动件的行程、速度变化与停留时长，适配复杂的动作时序要求，这也是它在非标自动化设计中长盛不衰的核心原因。

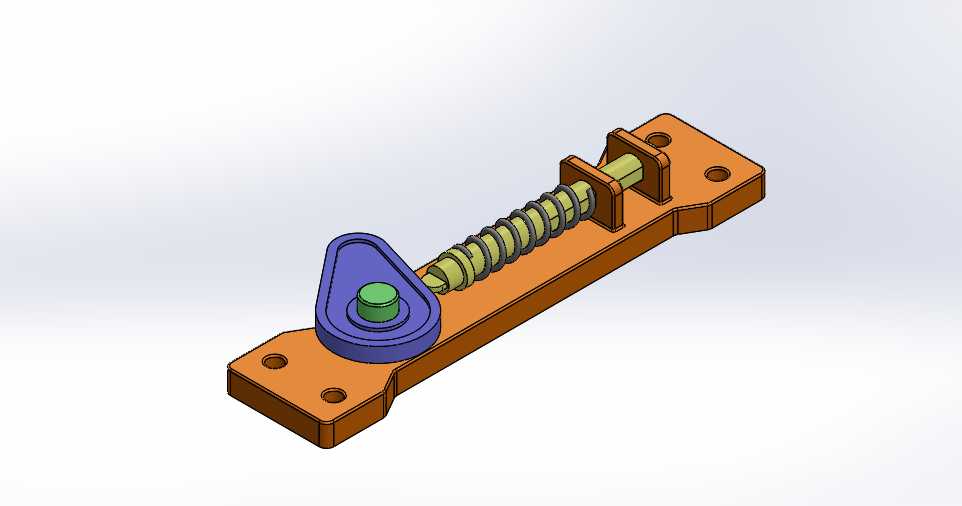

　　从结构功能来看，这套机构采用对心直动从动件布局，凸轮绕底部固定轴做整周旋转，轮廓面始终与从动件端部的接触头贴合，从动件被安装座上的导向孔约束运动方向，仅能沿轴线做直线往复动作，套在从动件杆部的压缩弹簧始终提供预紧力，保证从动件在凸轮回程段不会因为惯性脱离轮廓面，避免动作失效或产生冲击异响。安装底板采用一体化铣削成型，两端预留的安装孔可以直接将整套机构固定在设备安装面，凸轮的驱动轴可以通过联轴器连接减速电机输出端，也可以通过同步带轮、齿轮从设备主传动链取力，适配不同设备的动力布局。

　　设计这类机构时，首先要根据工位需要的从动件行程、推程运动角、回程运动角和停留角来绘制凸轮轮廓，推程段如果选用等速运动规律，要注意在行程起止位置做圆弧过渡修正，避免刚性冲击；如果是中高速工况，则要选用等加速等减速或者正弦加速度运动规律，降低运行过程中的振动和接触应力。从动件端部的接触头采用小直径圆柱结构，相比尖顶从动件耐磨性更好，相比滚子从动件结构更紧凑，适合轻载、行程不大的应用场景，接触头与从动件杆部采用小过盈配合压装，磨损后可以单独更换，无需更换整根从动件，降低后期维护成本。

　　安装边界方面，整套机构的底板长度方向预留了足够的安装调节余量，两个安装孔的孔距适配常规的铝型材安装槽间距，无需额外制作转接板即可直接固定在40系列或30系列工业铝型材框架上；从动件的伸出端可以根据实际使用需求加装顶块、吸盘、拨叉等执行末端，杆部的导向孔长度与杆径的比值控制在3:1以上，保证往复运动过程中不会出现卡滞，弹簧的预压缩量在初始装配状态下预留20%的余量，避免长期运行后弹簧疲劳松弛导致从动件与凸轮脱离。凸轮的安装轴与底板上的轴承孔采用H7/k6过渡配合，保证旋转精度的同时不会出现轴孔窜动，轴端预留的扁位可以方便安装带轮或联轴器，传递额定扭矩范围内不会出现打滑。

　　实际应用中，这类机构的负载能力主要受凸轮与从动件接触位置的接触应力、弹簧的最大推力限制，这套结构的从动件杆部直径适配10N-50N的顶出力需求，适合轻载工位的动作执行，如果需要更大的顶出力，可以将从动件端部改为滚子结构，降低接触摩擦，同时更换刚度更大的复位弹簧，调整凸轮轴的支撑轴承规格即可。在装配调试时，需要先手动旋转凸轮轴，检查从动件全行程运动是否顺畅，有没有卡滞点，确认弹簧预紧力合适后再连接动力源，空载运行一段时间确认各运动副没有异常发热、异响后再带载运行，日常维护只需要定期在凸轮轮廓面和从动件导向孔位置涂抹少量润滑脂，即可大幅降低磨损，延长机构使用寿命。
