火影忍者主题苦无造型三维结构设计

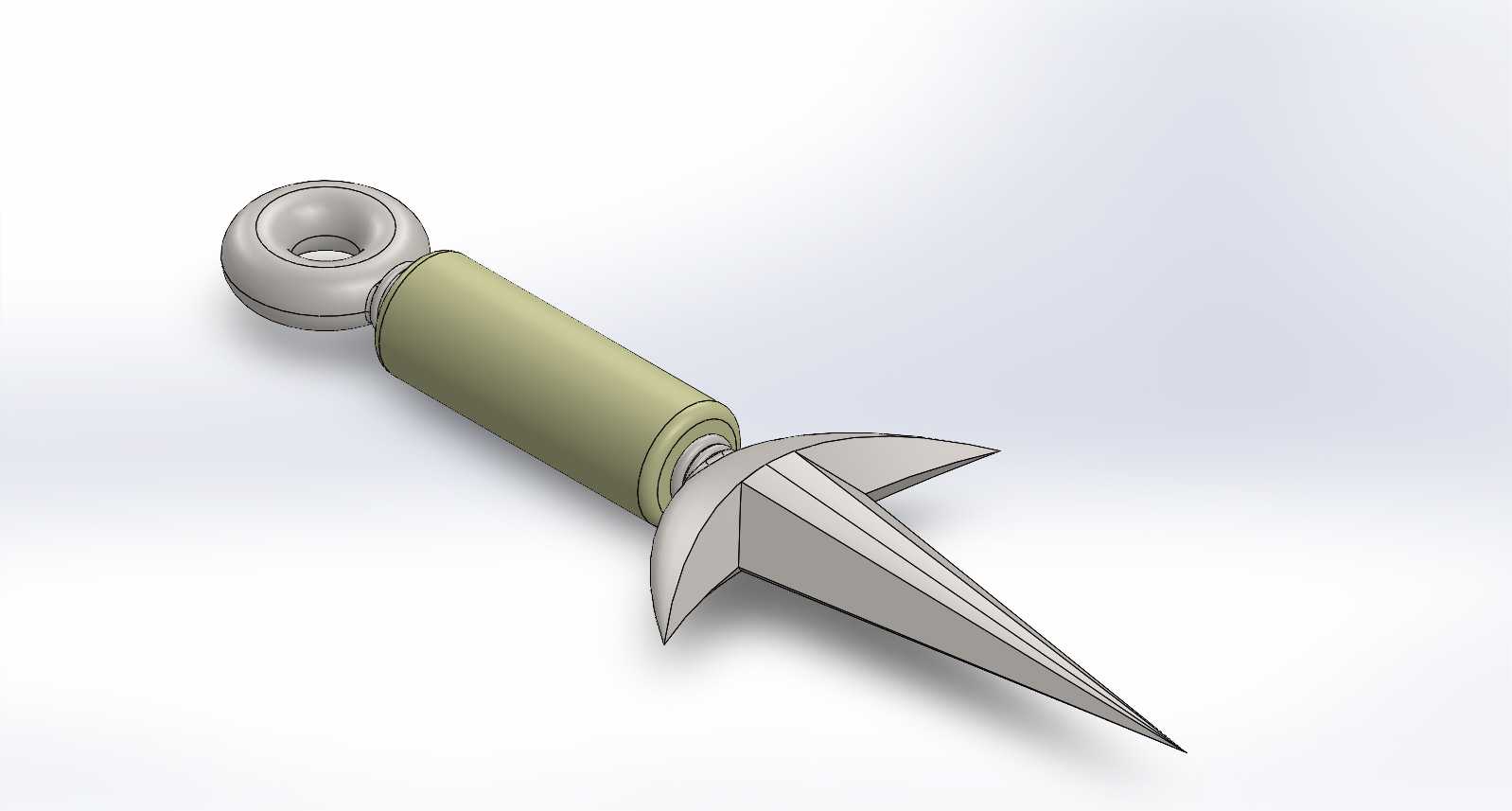

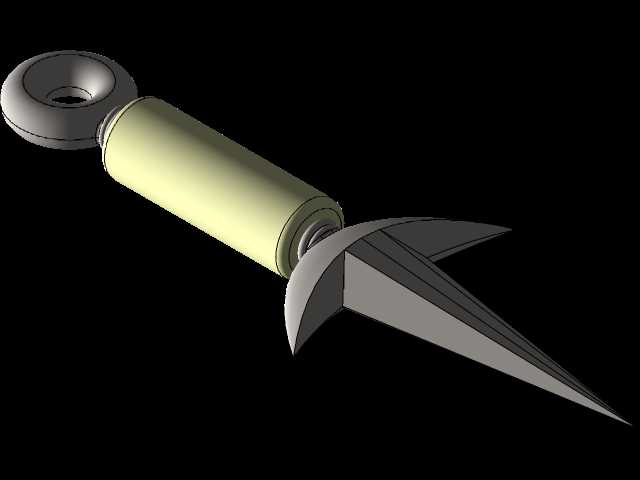

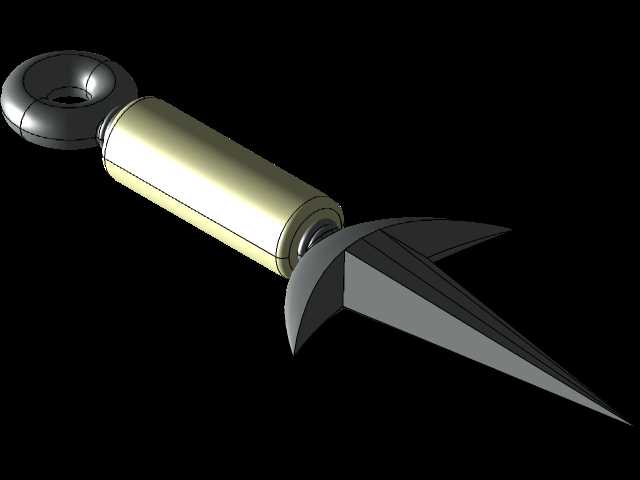

　　本次设计的苦无造型结构，参考动漫作品中忍者使用的投掷类手持道具特征进行工程化还原，整体结构分为尾环、握持柄、格挡翼、尖刺刃部四个独立功能区段，各段之间采用同轴装配结构，可满足不同材质的分件加工需求。尾环部分设计为带中心通孔的圆环形结构，通孔直径适配常规伞绳穿绕需求，可满足使用者穿系腕绳防止道具脱手的使用场景，圆环外侧做R2圆角过渡，避免尖锐棱边划伤手部或勾挂衣物，尾环与握持柄的连接段采用直径渐变的锥台过渡，减少应力集中的同时提升整体造型的流畅度。握持柄段采用圆柱型结构设计，表面做哑光防滑纹理预留位，直径控制在22mm，符合成年人单手握持的人机工程尺寸，长度设置为75mm，可满足四指完全包覆握持的使用需求，

　　柄部内部可根据实际加工需求选择实心结构或空心减重结构，若作为金属材质展示件可采用实心结构提升坠手感，若作为cosplay活动使用的轻质道具可采用空心薄壁结构搭配内部填充轻质材料，将整体重量控制在150g以内，降低长时间持握的疲劳感。格挡翼设置在握持柄与刃部的连接位置，采用三翼对称式结构，三个翼片沿轴线120°均匀分布，每个翼片的厚度从根部的4mm向边缘逐渐递减至1mm，翼片边缘做R0.5圆角处理，既还原造型特征又避免锐边造成划伤，格挡翼的最大外圆直径控制在60mm，可在握持时有效阻挡手部向刃部滑移，同时在道具意外撞击硬物时分散冲击力，保护握持柄与刃部的连接结构。刃部采用四棱锥形尖刺结构，从格挡翼位置的18mm见方截面逐渐向尖端收窄，

　　锥度设置为1:12，整体刃部长度为120mm，四个棱边做等半径倒角处理，尖端做R1圆角钝化，避免作为展示或道具使用时出现尖锐伤人的风险，刃部与格挡翼的连接位置设置定位轴肩，装配时可直接嵌入格挡翼的中心定位孔，保证同轴度误差控制在0.1mm以内，提升整体装配精度。从实际应用场景来看，该结构可适配三类使用需求：第一类是作为动漫周边的金属展示摆件，可采用不锈钢或锌合金材质进行压铸或机加工，表面做喷砂氧化或烤漆处理，柄部可包裹防滑皮革或硅胶套提升质感，放置在展示架上作为收藏展品；第二类是作为cosplay活动的手持道具，可采用树脂或PLA材质进行3D打印加工，整体重量轻、结构强度满足日常手持展示需求，边缘钝化处理不会造成活动中的意外受伤；

　　第三类是作为户外休闲的趣味投掷练习道具，可采用软质硅胶或PU材质制作，搭配配套的木质靶盘，满足休闲娱乐的使用需求。在设计过程中，所有装配位置均采用标准的轴孔配合公差，若采用分件加工，各连接段的配合公差选择H7/h6间隙配合，既方便组装又不会出现松动晃动感，整体结构无复杂倒扣特征，无论是采用机加工、压铸还是3D打印工艺都可顺利生产，无需额外设计复杂的模具抽芯结构，有效降低加工成本。外形尺寸方面，整体总长度控制在220mm，最大外轮廓直径为尾环位置的35mm，收纳时可直接放入常规尺寸的工具盒或展示盒中，无需预留额外的超大收纳空间，安装边界方面，若作为摆件搭配展示底座，底座的定位孔直径设置为36mm即可稳定放置，定位深度10mm即可保证摆放时不会出现倾倒问题。结构强度校核方面，针对金属材质的展示款，在刃部尖端施加50N的侧向力时，整体结构的最大变形量不超过0.2mm，不会出现永久变形；针对轻质道具款，在1.2m高度自由跌落至水泥地面时，各连接位置不会出现断裂或开裂问题，满足日常使用的强度要求。
