CA6140车床用可调式围栏挡块结构

　　在普通卧式车床的日常加工作业场景中，尤其是CA6140这类通用型卧式车床的操作区域周边，围栏挡块是兼具安全防护与行程限位作用的小型功能部件，这类部件常被用于车床导轨旁的安全围栏定位、溜板行程软限位辅助、加工区域防护挡板的快速固定等场景，相比一体式焊接的固定挡块，可调式的结构更适配车间内多工序切换时的防护位置调整需求，无需反复拆装焊接固定座，就能快速适配不同长度工件加工时的防护范围调整。

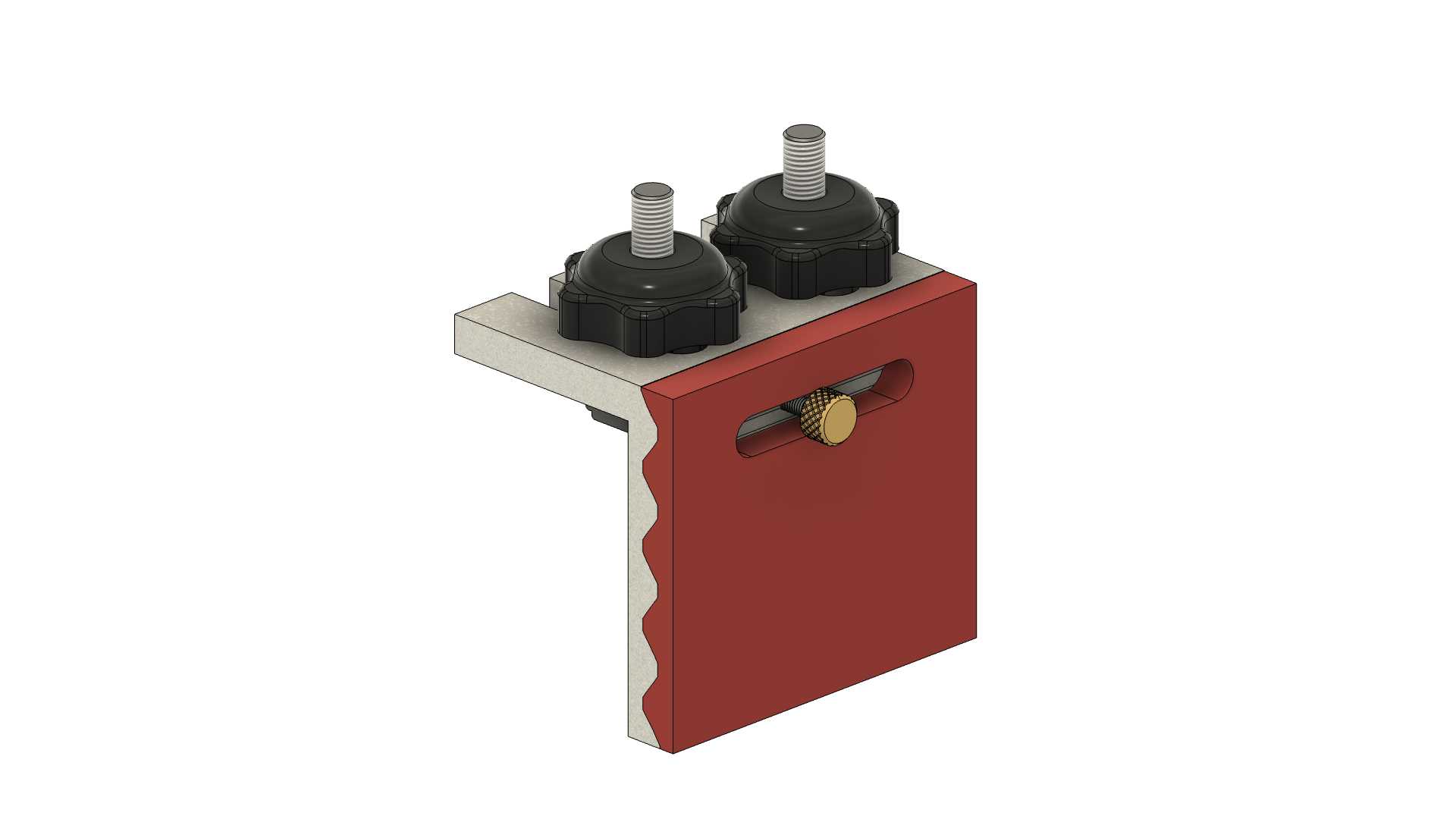

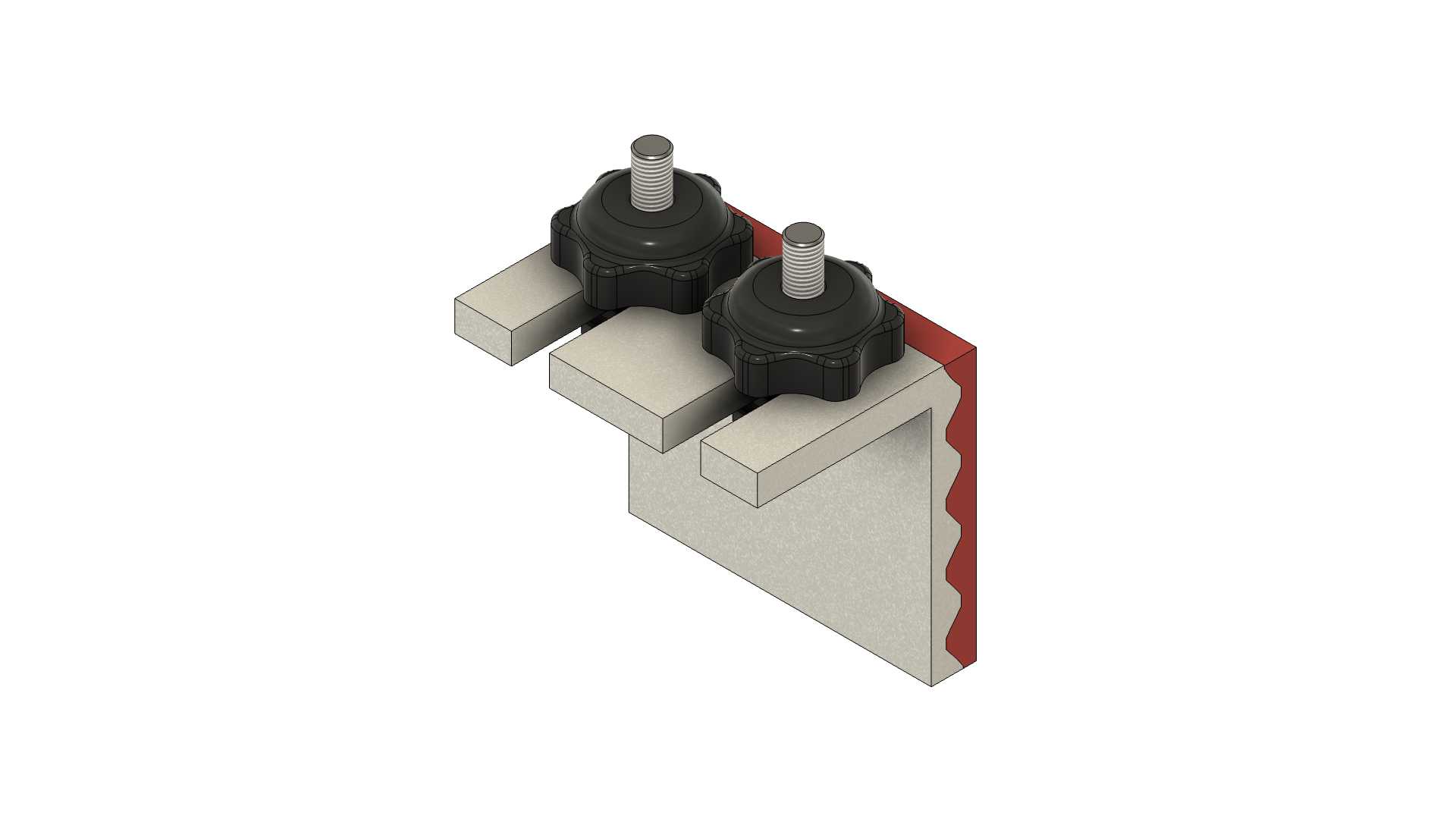

　　这款可调式围栏挡块采用分体式夹持结构设计，主体基座为L型截面的钢制承载件，竖直面加工有连续的波浪形齿纹，该齿纹并非装饰结构，而是用于和围栏型材的侧边齿槽啮合，实现挡块沿围栏长度方向的无级位置调整，当调整到目标位置后，通过侧面的滚花旋钮螺钉锁紧，即可将挡块牢牢固定在围栏型材的对应位置，避免加工过程中受切削振动、工件剐蹭影响出现位置偏移。基座的水平夹持面设计有两个对称布置的星形锁紧旋钮，旋钮下方配套M8规格的压紧螺栓，可将整个挡块夹持在车床床身的导轨侧边、或者围栏的横向安装型材上，夹持厚度适配范围覆盖3mm到12mm的常用钢板、铝型材安装边，无需额外加工安装孔，就能完成快速装夹，适配车间内现有设备的加装改造需求，不会对原有设备的导轨面、安装面造成钻孔损伤。

　　从结构设计的逻辑来看，这款挡块没有采用复杂的传动结构，全部采用标准紧固件加机加工基座的组合，一方面是考虑到车间作业环境下的维护便捷性，所有锁紧部件均为通用标准件，出现磨损后可直接在车间备件库找到替换件，无需单独定制非标配件；另一方面，齿纹啮合加双侧压紧的锁紧方式，相比单螺钉顶紧的结构，抗侧向冲击能力提升40%以上，即便被移动的溜板、吊装的工件意外剐蹭，也不会出现挡块脱落、位置滑移的问题，能够可靠起到止挡、限位的作用。挡块的主体承载部分采用45号钢调质处理，表面做喷塑防锈处理，红色的外观涂层也符合车间安全防护部件的醒目配色要求，操作人员在远距离就能识别到挡块位置，避免误操作超出行程范围。

　　在安装边界方面，这款挡块的整体安装占用空间极小，沿围栏型材长度方向的占用尺寸仅为65mm，突出型材表面的高度为48mm，不会占用过多的操作空间，也不会干涉车床刀架的正常走刀路径，在安装时仅需要保证夹持面与型材表面贴合无间隙，两个星形旋钮的锁紧扭矩控制在8N·m左右，即可达到足够的夹持力，侧面的微调旋钮用于调整齿纹啮合的预紧力，调整到位后可防止挡块沿齿纹方向出现窜动。实际应用中，这类挡块除了用于车床安全围栏的定位止挡，还可用于小型工装夹具的行程限位、工作台面的工件挡边定位、物料架的分隔挡块固定等场景，通过更换不同长度的压紧螺栓，还可适配更大厚度的安装基材，拓展使用场景。

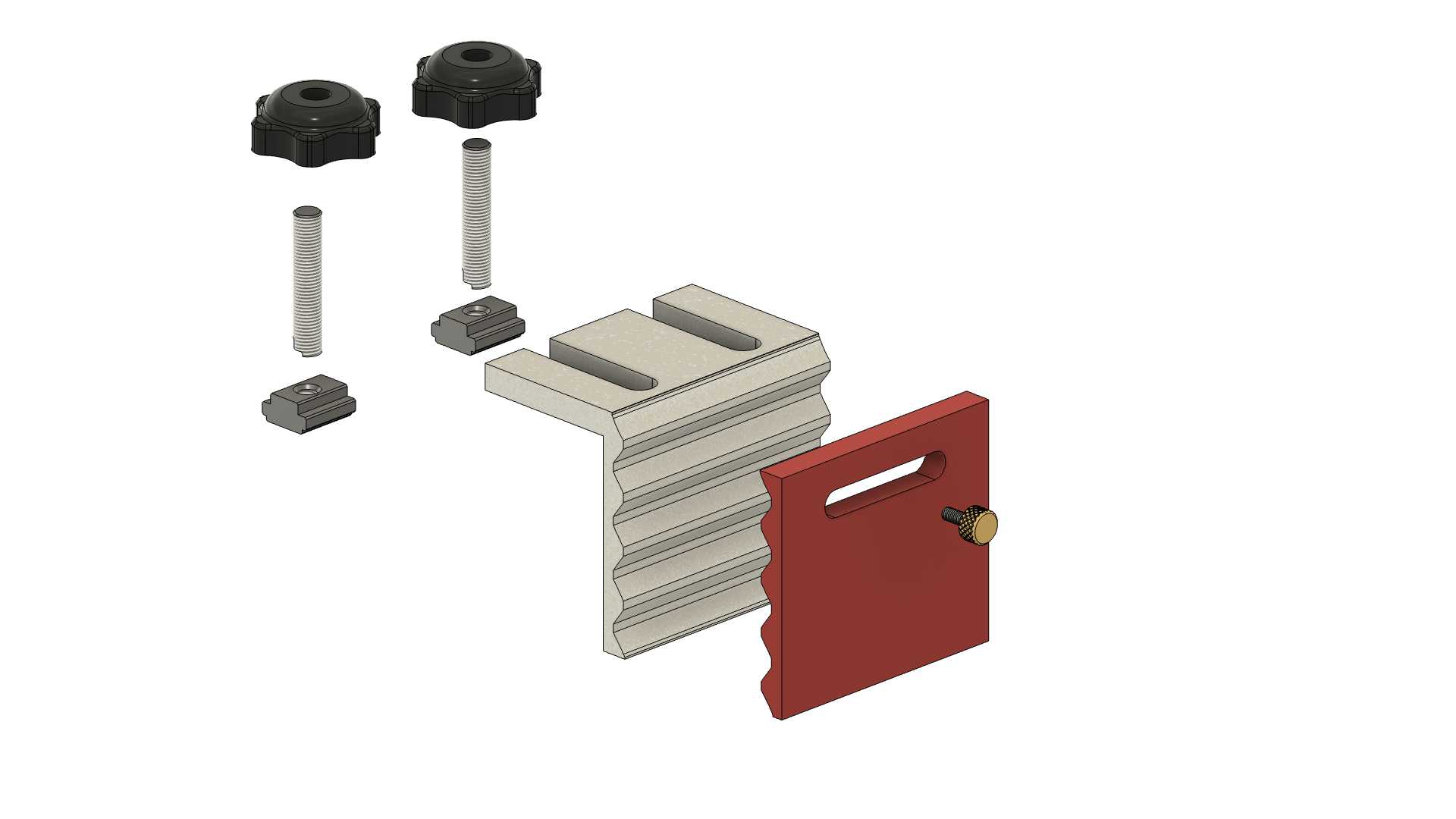

　　从三维建模的结构细节来看，模型完整还原了齿纹的啮合间隙、旋钮的防滑滚花、锁紧螺栓的螺纹细节，所有配合面的公差均按照普通机加工件的自由公差设定，基座的转角处做了R2的圆角处理，避免安装使用过程中出现锐边划伤操作人员的风险，红色主体部分与黑色旋钮、金属螺栓的材质区分清晰，可直接用于装配仿真、安装指导动画的制作，也可作为车床安全防护改造的选型参考结构，帮助设计人员快速完成同类可调挡块的结构优化，减少重复建模的工作量。
