立式升降式工件浸涂处理机架结构

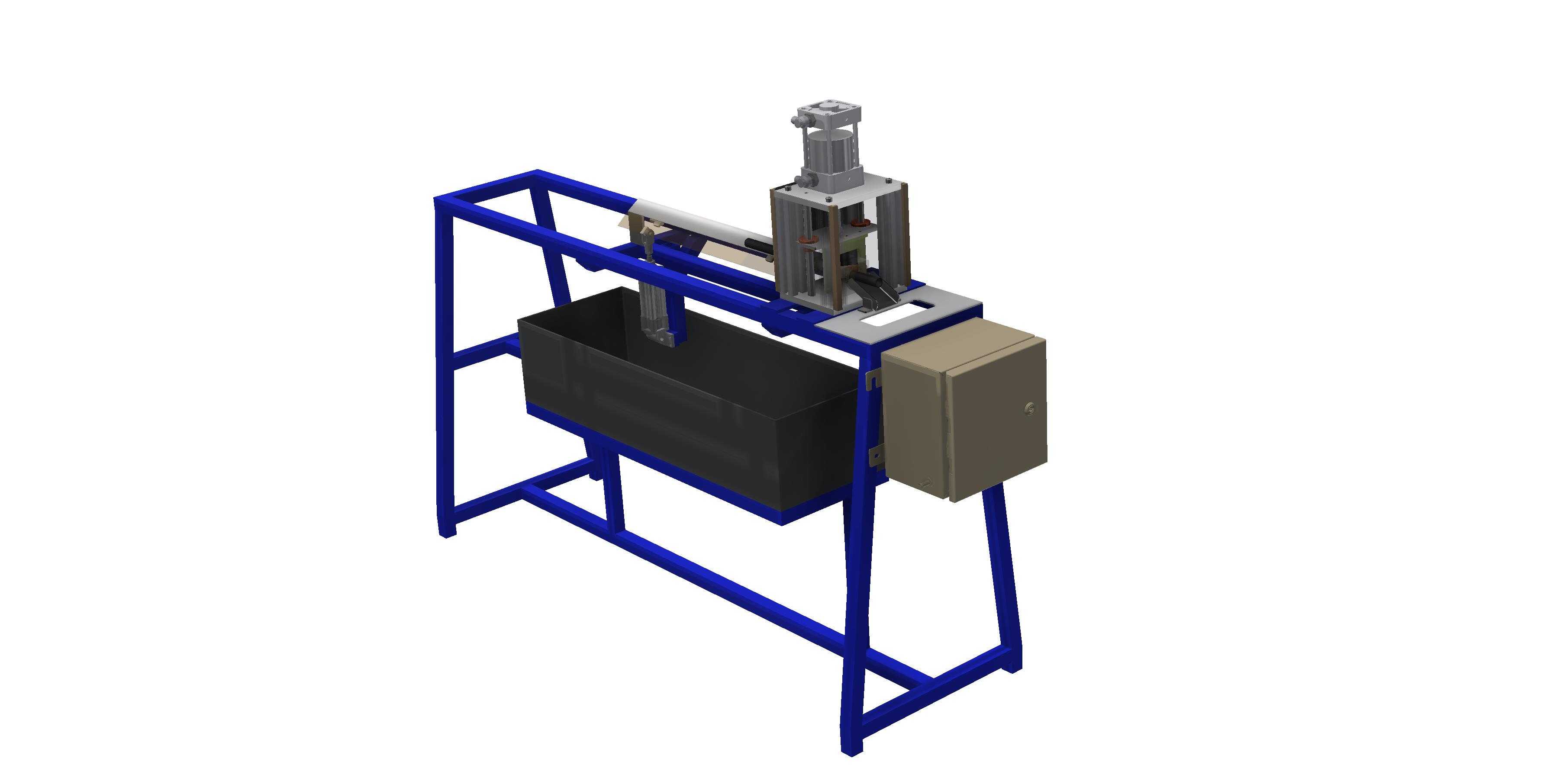

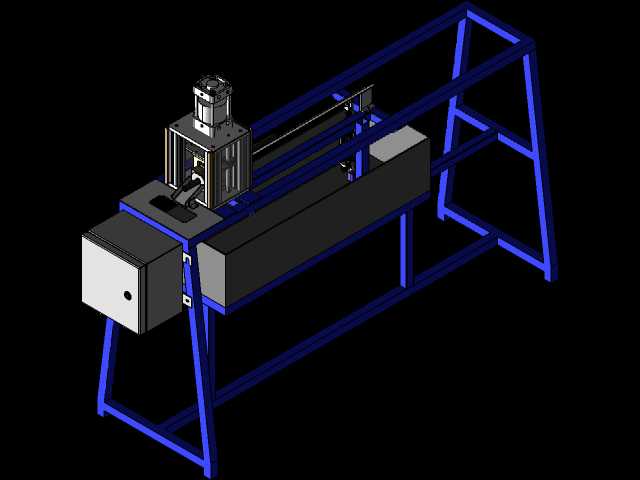

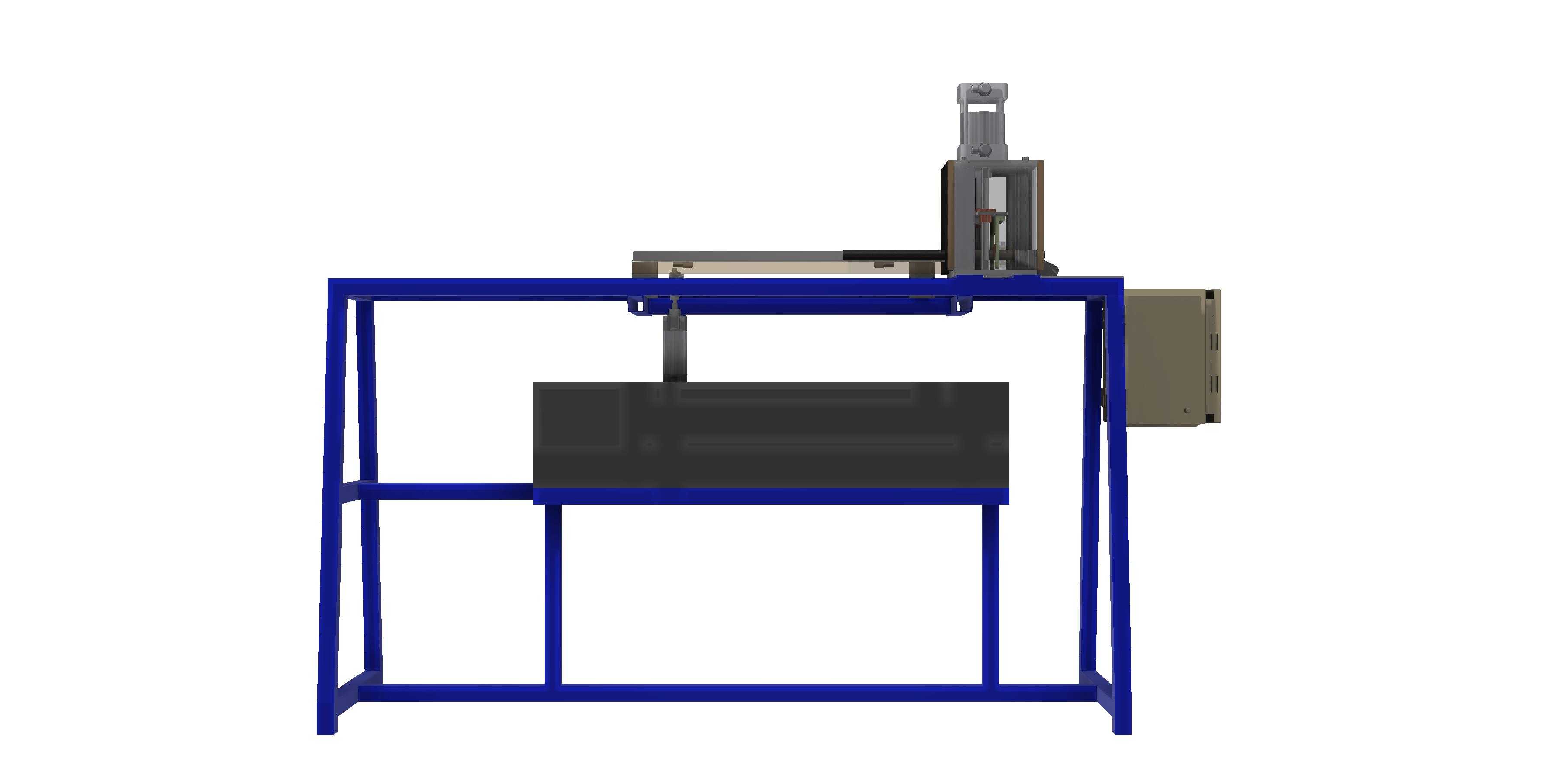

　　这套结构针对小型五金件、机加工件的表面浸涂、浸洗工序设计，常见于五金加工车间的表面处理工段，可完成工件的浸没、停留、沥水全流程动作，替代人工持料浸液的操作，降低操作人员接触化学槽液的职业风险，同时保证每批次工件的浸没时间一致，避免人工操作带来的工艺参数波动。整体采用方管焊接搭建的框架式承载结构，主框架选用40403mm规格的碳钢方管拼焊，底部设置四根横向连接方管做加强，保证框架整体的抗扭刚度，避免升降机构运行时出现框架晃动影响工件定位精度。框架的安装边界控制在长1200mm、宽600mm、高1500mm范围内，可直接放置在车间现有地坪上，底部预留100mm的调节脚安装空间，可通过调节脚调整框架水平度，适应车间地面不平整的安装场景，不需要额外做预埋基础，搬迁移位时仅需断开电源即可整体转运，适配多工段灵活排布的生产需求。

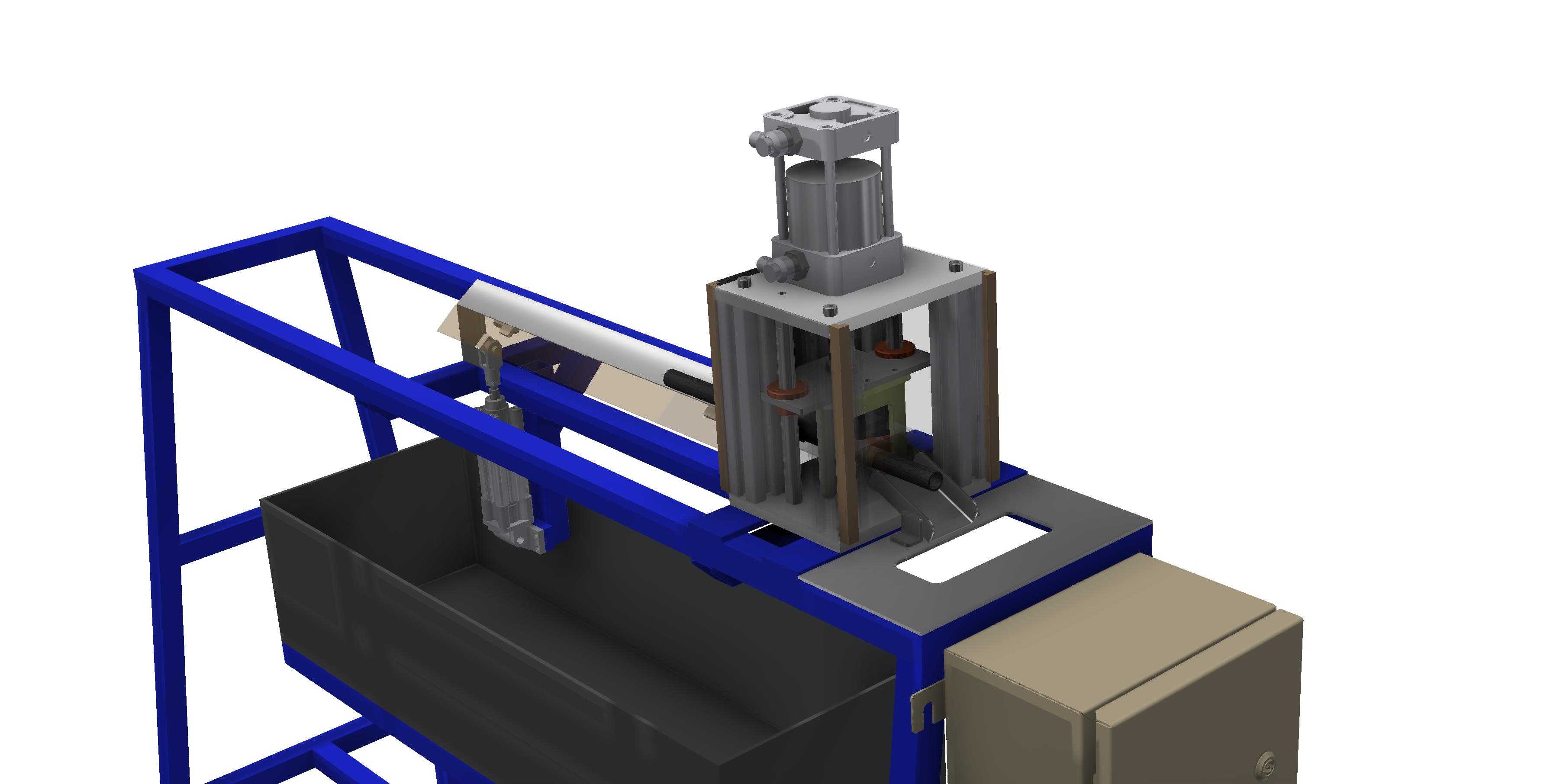

　　升降执行单元布置在框架顶部的横向安装板上，采用伺服电机搭配丝杠传动的结构，带动下方的工件挂装架做垂直方向的往复运动，升降行程设定为800mm，可满足最大高度600mm的工件完全浸没到槽体内部的需求，丝杠两侧配套直线导杆做导向，避免升降过程中挂架出现偏摆，保证工件进出槽液时的运行平稳性，防止槽液飞溅。槽体采用5mm厚的PP板焊接成型，有效容积约180L，槽体通过螺栓固定在框架中部的承载横梁上，槽体顶部边缘设置外翻边结构，可承接工件提升后滴落的槽液，引导槽液回流至槽内，减少槽液损耗和地面污染。槽体一侧预留排液口接口，可配套阀门连接排液管路，方便定期更换槽液、清理槽底沉渣。

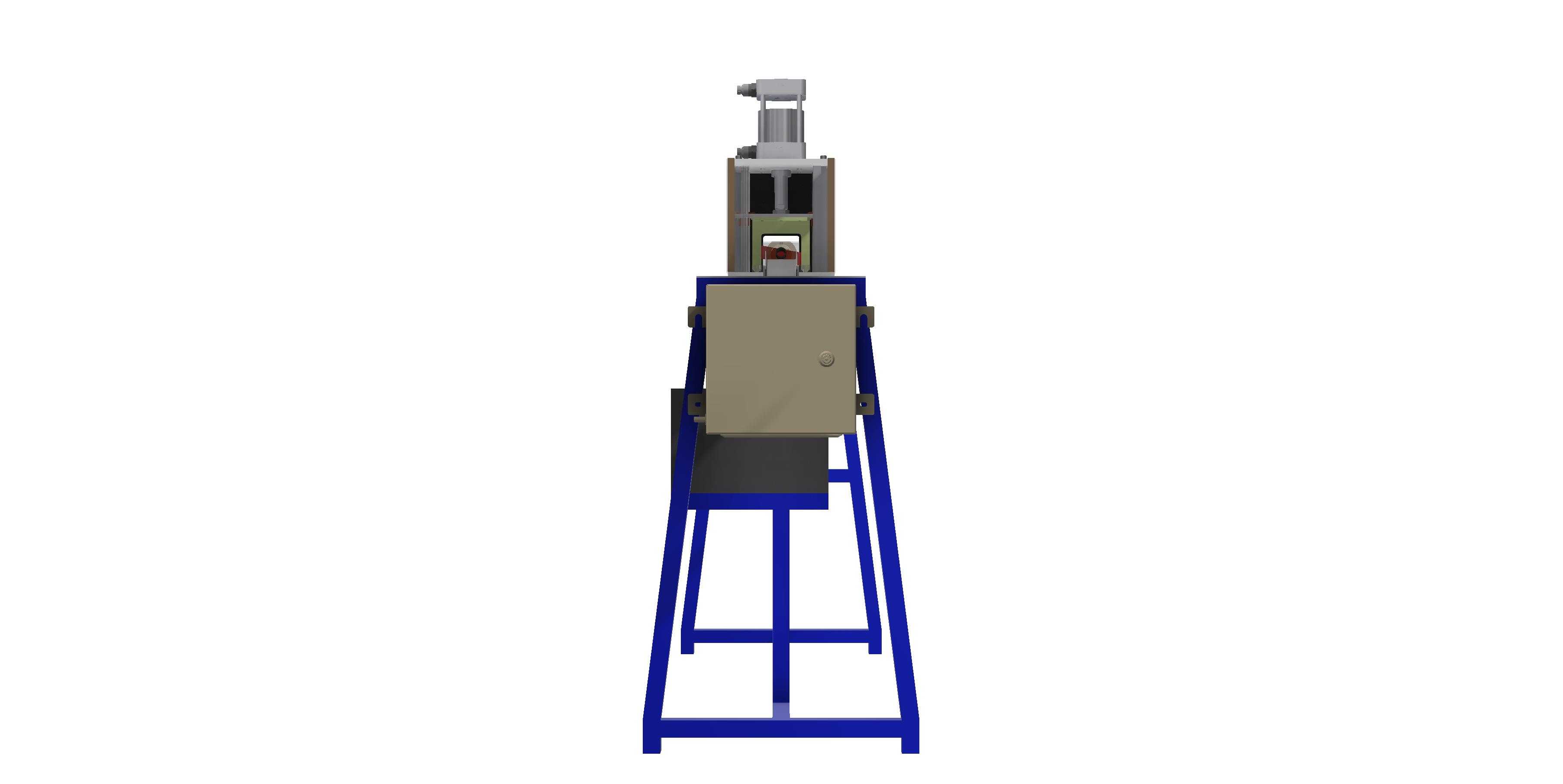

　　电控箱体布置在框架右侧的立柱上，采用壁挂式安装，箱体防护等级达到IP54，可适应槽液挥发的潮湿工作环境，箱体内部预留驱动器、接触器、控制按钮的安装位，面板上可设置启动、停止、急停以及升降时间调节按钮，操作人员可根据不同工件的工艺要求调整浸没时间、升降速度参数，设备运行时挂架下降到槽内设定位置后自动计时，达到设定浸液时间后自动提升到槽体上方的沥液位置，停留设定沥液时间后即可完成单批次工件的处理。

　　设计过程中重点考虑了框架的受力分布，将重量较大的槽体布置在框架重心位置，升降机构的安装面做了加厚处理，采用8mm厚的钢板与顶部方管焊接为整体，避免电机运行时的震动导致安装板变形。挂架部分采用快拆式设计，可根据不同工件的装夹需求更换对应的挂具，适配不同形状、尺寸的工件处理需求，挂架与升降滑台之间采用插销连接，更换挂具时不需要拆卸额外紧固件，可快速完成切换，减少换型等待时间。框架整体做喷塑防腐处理，所有焊接位置打磨平整后做喷塑覆盖，可抵御槽液挥发气体的腐蚀，延长设备整体使用寿命。设备的电气走线全部沿框架方管内部布置，外部仅在活动部件位置预留穿线软管，避免走线外露被槽液腐蚀，同时也避免操作人员走动时勾挂线缆造成安全隐患。在沥液位置的框架横梁上设置接液托盘，托盘向槽体方向做倾斜角度，工件滴落的槽液可顺着倾斜面回流到槽内，不需要额外清理托盘积液。
