机床用C型双环安装固定支座结构设计

项目分类:机床 发布时间:2023-09-05 ID:710031
  • 机床用C型双环安装固定支座结构设计
  • 机床用C型双环安装固定支座结构设计

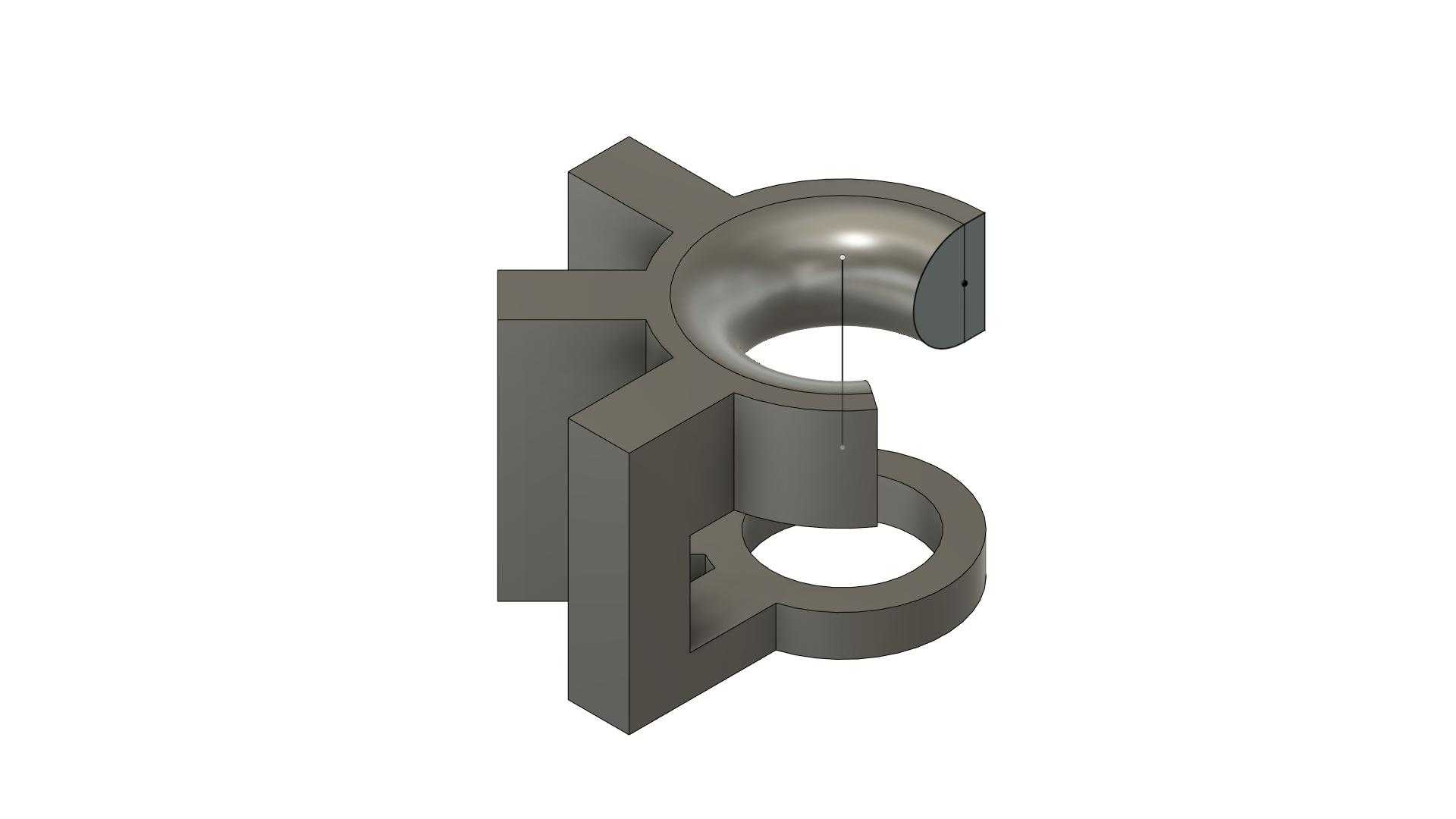

  在普通车床的进给传动与辅助支撑单元改造场景中,这类C型双环结构的固定支座,主要承担轴类零件的径向限位与相邻构件的连接支撑作用,多用于CA6140系列车床溜板箱周边、进给光杆与操作杆的辅助定位工位,替代原有易磨损的铸铁一体式支座,解决长期运行后支座孔位磨损失圆、安装基面形变导致的传动杆跳动超差问题。从结构功能上看,该支座主体采用侧置安装基面设计,背部的三道平行凸棱为安装定位止口,与机床床身侧的预制卡槽配合,可实现安装时的快速对位,无需反复打表调整安装面的平行度,凸棱的厚度与卡槽的间隙控制在0.02mm以内,既保证装配时的推入顺畅度,又能避免运行过程中支座出现横向窜动。主体的上部C型开口抱环为主要的轴件夹持位,

  开口侧设计有两个对称的锁紧螺孔,当轴件穿入环孔后,通过螺栓收紧开口即可实现轴件的抱紧固定,抱环的内孔表面做了粗糙度Ra1.6的精加工处理,与轴件的接触面积达到85%以上,相比传统的整环压盖式结构,C型开口的设计无需拆卸轴端的其他传动构件即可完成支座的拆装维护,大幅缩短设备检修的停机时间。下部的整环结构为辅助支撑孔位,主要用于穿装较小直径的操作拉杆或者润滑管路,环孔与上部抱环的中心距严格匹配车床原有安装孔位的中心距尺寸,公差控制在±0.01mm,保证装配后各杆件的同轴度符合机床原有装配精度要求,不会出现杆件卡滞、操作力过大的问题。设计过程中,首先根据机床原有安装位的边界尺寸确定支座的整体轮廓,背部安装基面的总宽度控制在82mm,

  上下环孔的中心距为46mm,上部抱环的内孔直径为32mm,适配车床常用的30mm直径光杆,下部环孔的内孔直径为18mm,适配16mm直径的操作拉杆,整体安装后突出床身表面的高度不超过55mm,避免与溜板箱的移动行程产生干涉。结构的壁厚做了差异化设计,安装基面与抱环连接的根部位置壁厚设置为12mm,保证夹持受力时的结构刚性,避免锁紧螺栓收紧时出现根部断裂的问题,抱环的开口侧壁厚设置为8mm,既保证足够的锁紧形变空间,又不会因壁厚过大导致锁紧力不足。在受力校核层面,针对上部抱环承受的轴件径向载荷,通过有限元分析验证,当承受最大1200N的径向冲击力时,抱环的最大形变量为0.012mm,远低于机床传动系统允许的0.03mm形变量阈值,

  下部环孔主要起导向限位作用,不承受主要载荷,壁厚设置为6mm即可满足使用要求。安装基面的螺栓孔采用沉孔设计,螺栓锁紧后头部不突出基面表面,保证安装时基面与床身卡槽完全贴合,不会出现因螺栓头部干涉导致的安装歪斜问题。整个结构没有多余的工艺凸台和冗余设计,所有的转角位置都做了R2的圆角过渡,避免热处理和加工过程中出现应力集中导致的开裂问题,同时也减少了运行过程中应力集中带来的结构疲劳损伤。在实际装配场景中,该支座可直接替换原有同安装尺寸的铸铁支座,不需要对机床床身进行二次加工,适配性较强,除了CA6140车床外,同系列的CA6136、CA6150车床的对应工位也可通过调整孔位尺寸适配使用,在机床的大修改造、日常维护更换场景中具备较高的通用性。
