家用制冷设备用丝管式冷凝换热结构

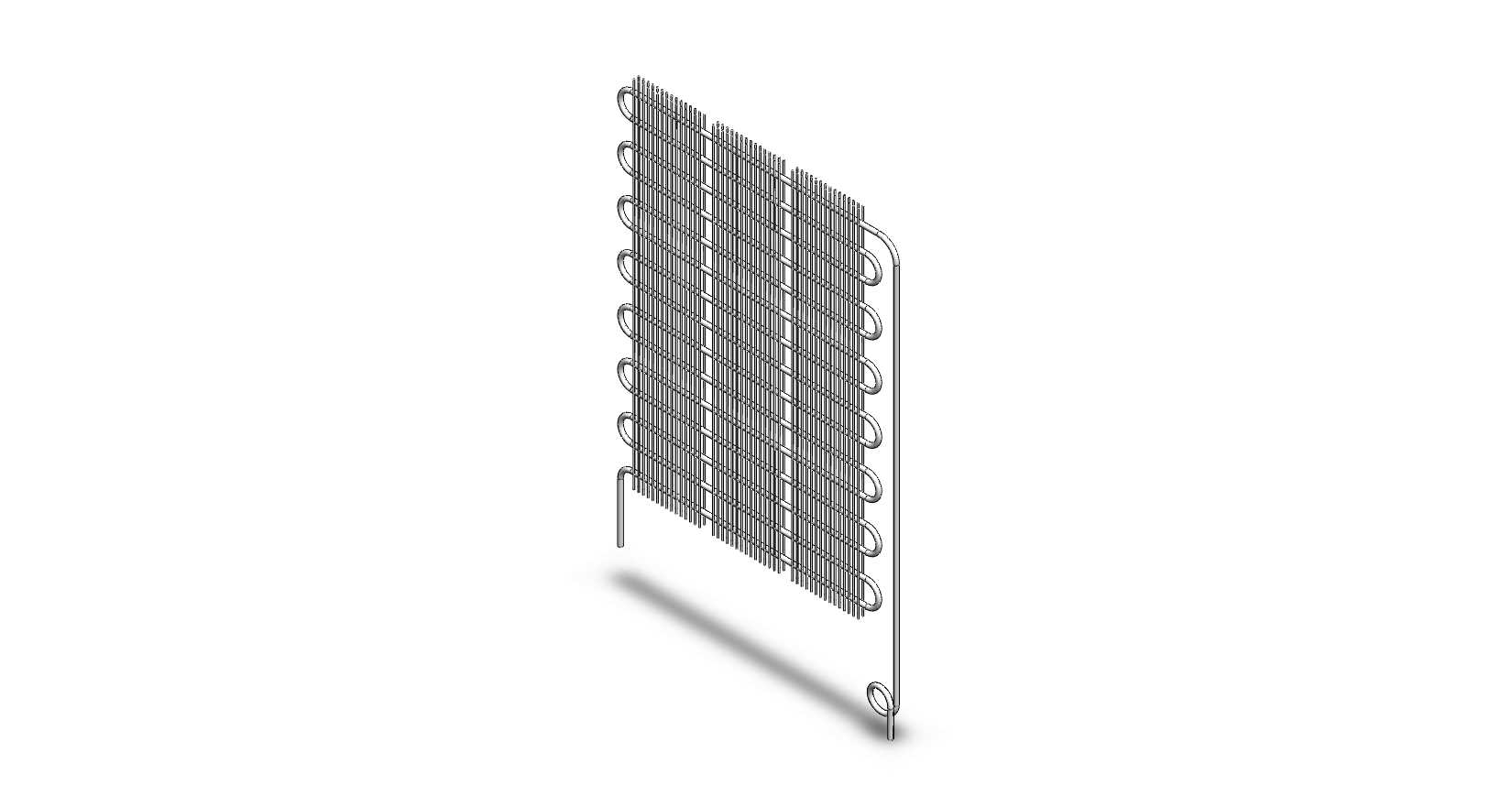

　　在蒸气压缩式制冷循环的系统构成里，冷凝侧的换热部件直接决定了整套系统的能效表现与运行稳定性，这款丝管式的冷凝换热结构，是家用冷藏冷冻类制冷设备上应用极广的外露式散热组件，和内置式冷凝器相比，它不需要依托冰箱侧板作为散热媒介，能避免侧板持续发热带来的使用体验下降问题，同时安装维护的便捷性也更高，在中小容积的直冷式冰箱、商用小型冷藏柜、台式冷饮机这类设备上都能看到同结构的应用。从结构设计逻辑来看，整个组件采用盘管加散热丝的组合形式，主体的冷媒流道采用连续弯制的金属管路，弯折处全部采用大圆弧过渡，没有直角死弯，能最大程度降低冷媒在管路内流动的沿程阻力，避免出现冷媒滞留、压力损失过大的问题，管路的进出口位置做了差异化的结构处理，

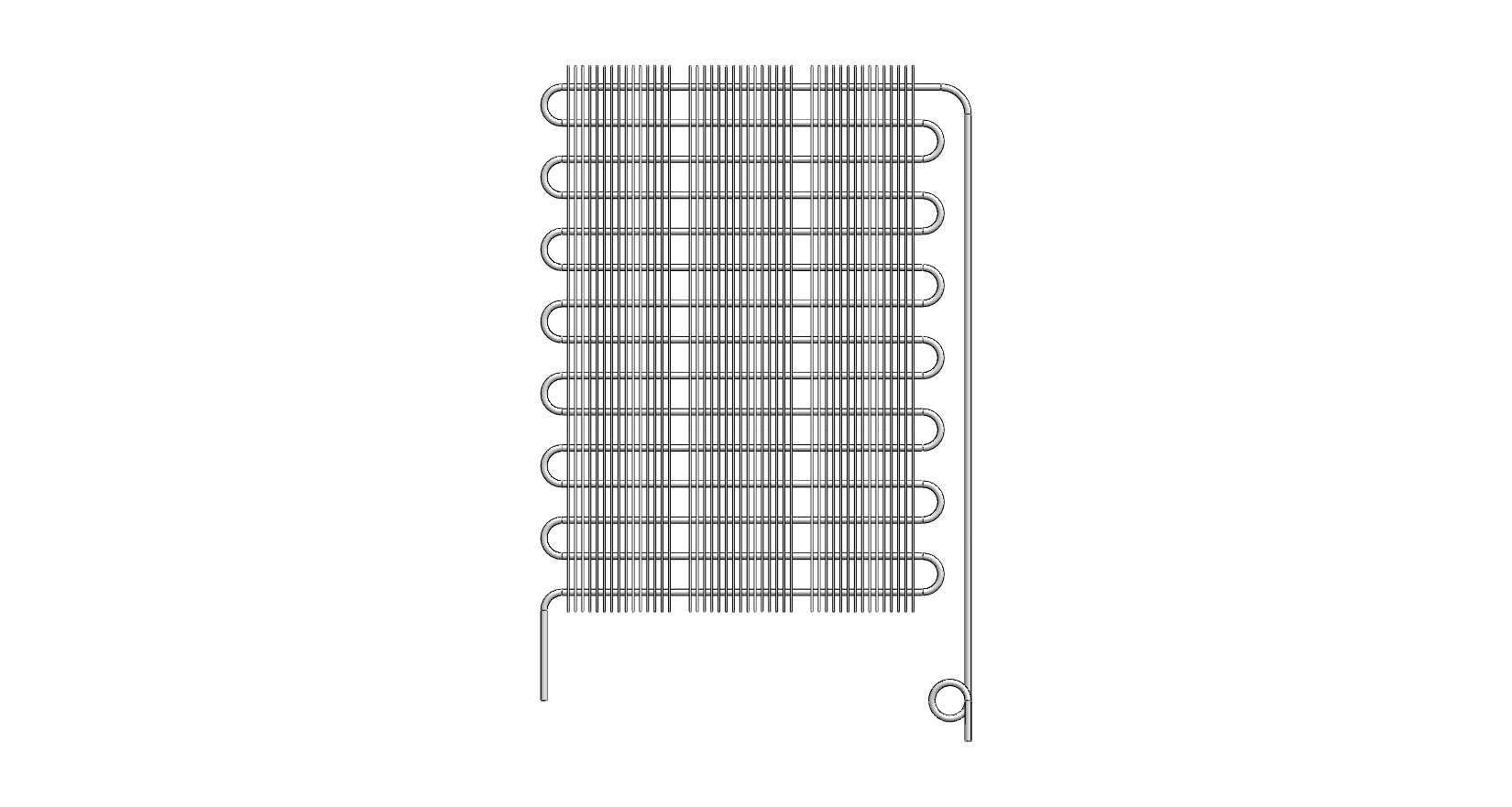

　　一端为平直的插接端，用来和制冷系统的干燥过滤器出口对接，另一端做了小圆环的弯折定位结构，安装时可以直接卡在箱体预设的固定卡扣上，不需要额外做复杂的定位工装，能有效提升总装环节的装配效率。散热部分采用密集的金属丝垂直焊接在盘管的两侧平面上，和传统的翅片式冷凝器相比，丝管结构的空气流通间隙更均匀，不容易在长期使用过程中积攒灰尘、毛絮导致风道堵塞，同时金属丝和盘管的接触面积更大，焊接完成后热阻更低，能更快把盘管内高温高压冷媒携带的热量传递到周围空气中。在安装边界的设计上，整个组件的整体轮廓为规整的矩形平面，所有的管路弯折都没有超出主体平面的轮廓范围，侧边的管路弯折半径统一，安装时只需要在箱体背部预留对应尺寸的平整安装面，

　　配合四个角的固定卡扣就能完成固定，不需要额外预留侧面的操作空间，对于箱体内部空间紧张的小型制冷设备来说，这种规整的外形能大幅提升空间利用率，不会和压缩机仓的管路、接水盘、电气走线产生干涉。从实际功能实现的角度来说，这款冷凝结构的换热面积经过匹配设计，适配的是常用的小型制冷压缩机排量范围，冷媒从压缩机排出后进入盘管，沿着连续的弯折流道从上到下逐步流动，通过管壁和两侧的散热丝把热量散发到空气中，逐步从高温高压的气态冷媒冷凝为中温高压的液态冷媒，再经过节流部件进入蒸发器完成制冷循环，整个流道的长度设计经过阻力校核，既能保证足够的换热长度让冷媒充分冷凝，又不会因为流道过长导致冷媒压力降过大影响节流效果。在细节设计上，

　　所有的管路焊接位置都做了圆滑过渡处理，没有突出的焊瘤或者尖锐边角，一方面能避免总装或者维修过程中划伤操作人员，另一方面也能减少空气流动时的涡流阻力，提升自然对流条件下的散热效率，因为这类外露式冷凝器大多依靠空气自然对流完成散热，不需要额外配置散热风扇，所以结构的通风通透性设计尤为重要，密集的散热丝之间保持统一的间隙，能让被加热的空气顺利从间隙中向上流动，形成持续的自然对流循环，不需要额外消耗风机的电能，也能避免风机运行带来的噪音问题，非常适合家用场景下对噪音控制要求较高的使用需求。另外，这款结构的材质选择也完全匹配制冷系统的使用要求，盘管采用制冷专用的薄壁金属管材，具备足够的耐压能力，能承受制冷系统运行时的最高工作压力，不会出现冷媒泄漏的问题，散热丝采用导热性能良好的金属材质，和盘管之间采用电阻焊的方式固定，连接强度高，长期使用过程中不会因为设备运输的震动、冷热温度变化出现散热丝脱落、接触热阻变大的问题，整个组件的表面做了统一的防腐处理，能适应厨房、储物间这类相对潮湿的使用环境，不会因为长期接触潮湿空气出现锈蚀、换热效率衰减的问题。在实际选型匹配过程中，设计人员只需要根据整套制冷系统的冷凝负荷，对应选择对应换热面积的规格，不需要再对结构做二次修改，因为整个结构的流道设计、散热丝密度、管路直径都经过了长期的市场验证，和常用的制冷剂类型、压缩机排量都有成熟的匹配参数，能大幅缩短新产品的开发周期，减少样机测试的迭代次数。
