激光切割制作的HackRF One外壳结构设计

项目分类:通讯工具类 发布时间:2023-09-05 ID:710078
  • 激光切割制作的HackRF One外壳结构设计
  • 激光切割制作的HackRF One外壳结构设计
  • 激光切割制作的HackRF One外壳结构设计
  • 激光切割制作的HackRF One外壳结构设计
  • 激光切割制作的HackRF One外壳结构设计

  这款结构件是面向HackRF One开源射频开发板设计的适配外壳,核心适配3mm厚度板材的激光切割加工工艺,可直接服务于射频开发、无线信号测试类场景的硬件防护需求。在实际工程应用中,HackRF One作为常用的软件无线电开发板,常被用于无线信号采集、协议分析、射频教学实验等场景,裸板状态下不仅容易在桌面摆放、外出携带时出现元件磕碰、引脚弯折的问题,长期暴露在环境中也容易积累灰尘、被金属碎屑短路,这款外壳的核心作用就是在不遮挡射频接口、不影响信号收发的前提下,为板卡提供可靠的物理防护。

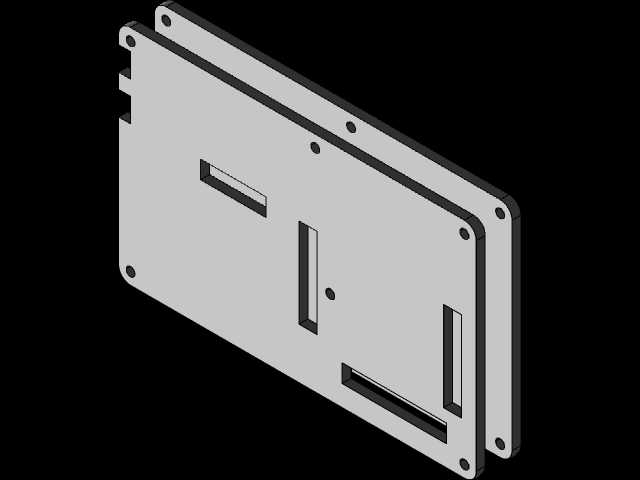

  设计阶段优先考虑了加工的便捷性,所有切割轮廓均为直线与圆弧组合,无复杂异形曲面,不需要二次CNC精加工,激光切割完成后仅需简单去毛刺即可完成组装,大幅降低了个人开发者、小批量制作的加工门槛。板材选型上预留了充足的适配空间,除了设计验证阶段用到的灯光扩散器材料外,常规的亚克力板、椴木胶合板、3mm厚度玻纤板、铝合金薄板都可以直接套用切割图纸,不同材料的选型可以匹配不同的使用场景:实验室固定摆放可以选用透明亚克力方便观察板载指示灯状态,外出外场测试可以选用铝合金板材提升抗摔抗形变能力,教学场景批量制作可以选用成本更低的胶合板控制整体预算。

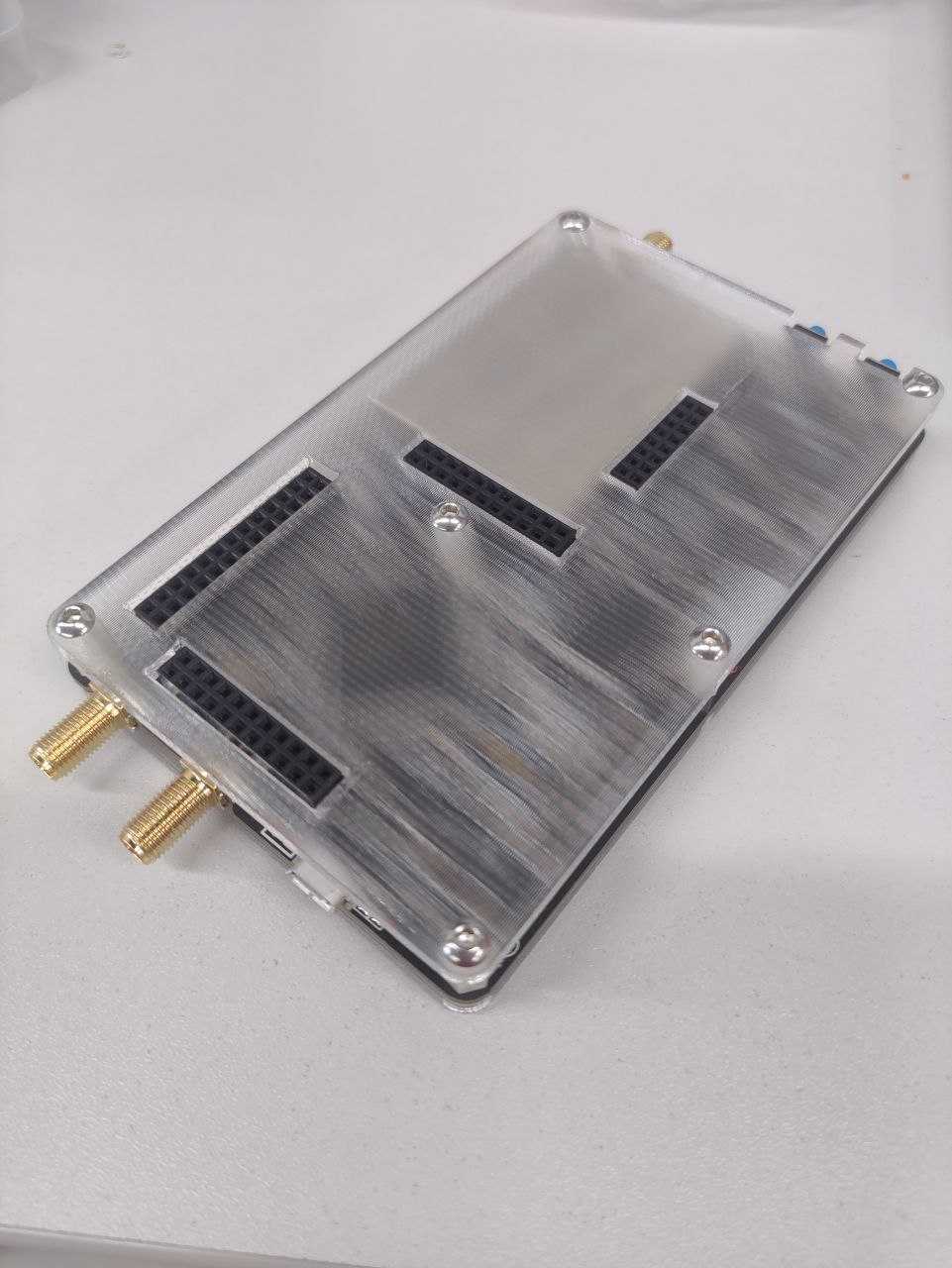

  结构固定逻辑上完全贴合HackRF One板卡的原有安装孔位,不需要对原板卡做任何钻孔、打磨改装,通过板卡自带的四个金属固定孔位实现定位,上下层板材通过对应位置的定位柱或者M3螺丝完成锁紧,组装后板卡与外壳之间预留1.2mm的均匀间隙,既可以避免外壳挤压板载的贴片元件、屏蔽罩,也能为板卡工作时的热量散发留出足够的空气流通通道。接口位置做了精准的避让设计,板卡侧边的SMA射频接口、USB数据接口位置都预留了足够的操作空间,不会出现外壳遮挡接口导致SMA接头拧不到位、USB插头插不到底的问题,板载的复位按键、LED指示灯位置也做了对应开孔,不需要拆开外壳就能完成按键操作、观察设备运行状态。

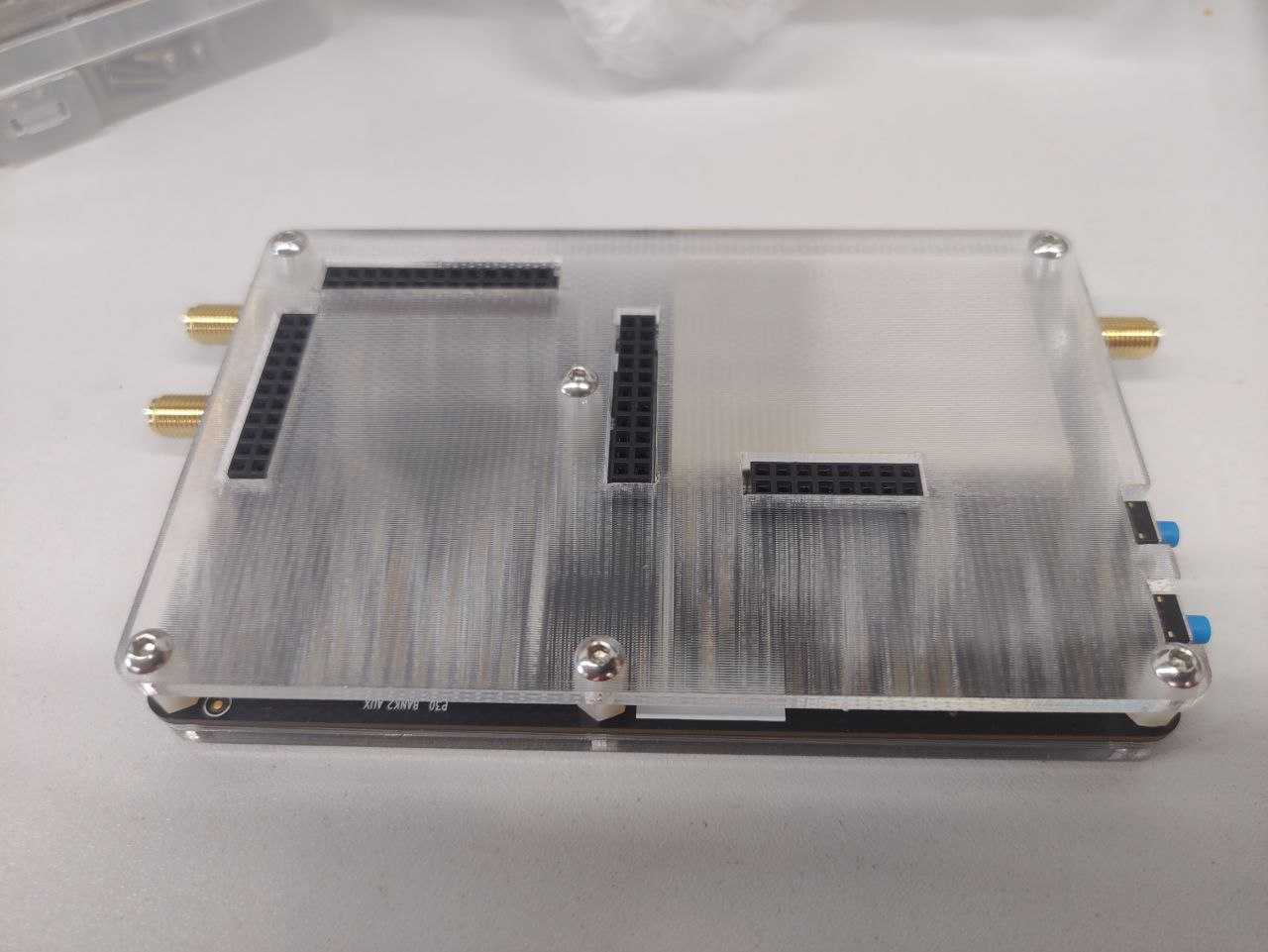

  安装边界尺寸完全贴合HackRF One板卡的外轮廓,整体长宽尺寸仅比裸板大4mm,不会额外占用过多桌面空间,外壳边缘做了R1.5的圆角处理,避免激光切割后的锐边划伤使用者,也能减少外带时外壳边角磕碰开裂的概率。板卡上的排针区域也做了对应开槽,既可以在不拆卸外壳的情况下直接外接排针扩展模块,也能避免外壳挤压排针导致的引脚变形、接触不良问题。针对射频信号的传输特性,选用非金属板材制作时不会对板载天线的信号收发造成屏蔽影响,如果选用金属板材制作,图纸也预留了天线区域的镂空位置,可以保证信号传输不受金属外壳的干扰。

  在实际组装验证中,这款结构的装配公差控制在0.2mm以内,所有孔位与板卡完全对齐,不需要反复修磨就能完成组装,组装后板卡不会在外壳内出现窜动,即使从1米高度跌落至水泥地面,外壳也能有效吸收冲击能量,避免板卡上的晶振、射频前端等脆弱元件受冲击损坏。日常使用时,外壳的平整底面可以让板卡稳定摆放在桌面,不会因为线材拉扯导致板卡移位、接口松脱,堆叠存放时也不会出现板卡之间引脚短路的问题。
