微型两相混合式步进电机结构

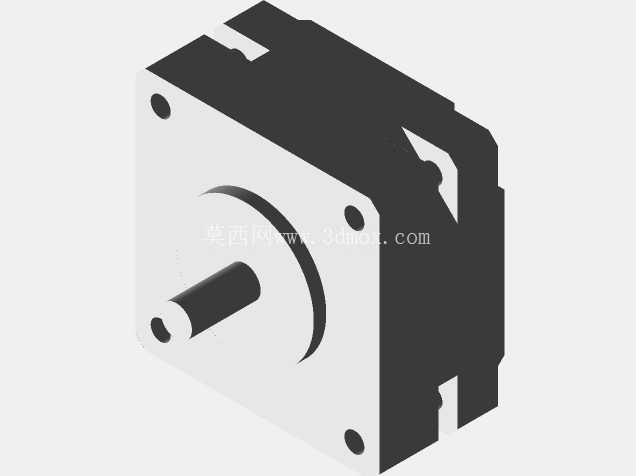

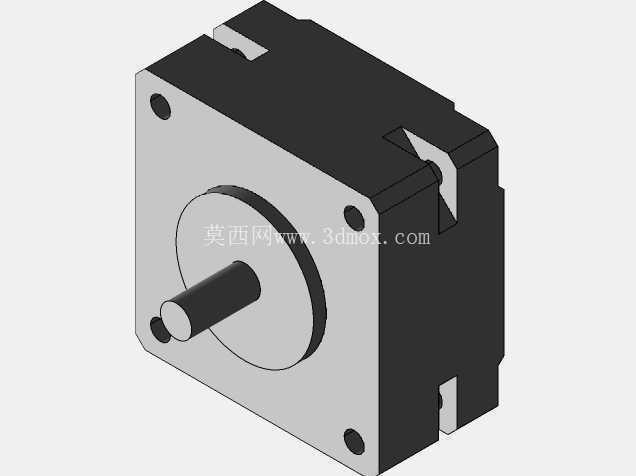

　　这款微型步进电机的三维结构围绕小空间精密分度场景展开，前端方形安装法兰采用薄型化布局，四个角部预留沉孔安装位，法兰面与输出轴保持严格同轴关系，轴伸段从前端盖中心伸出，轴端保留平面切削位，方便配套同步带轮、小型丝杠螺母或者微型联轴器进行周向锁紧，避免传动件在频繁启停过程中出现打滑偏移。电机主体采用方箱式叠压壳体，侧部预留定位卡扣与线槽避让结构，后端盖与定子组件通过壳体止口配合，整体外形没有多余突出结构，能够直接嵌入紧凑的设备安装腔体内。

　　从实际设备适配角度看，这类小规格步进电机常见于桌面级数控滑台、光学调整架、医疗微量送样机构、小型3D打印进给轴以及自动化检测设备的分度工位，设备留给动力部件的安装空间往往十分有限，方形法兰相比圆形机座更便于在钣金支架或者型材安装面上定位，四个安装孔可以从前端直接穿入螺钉固定，也可以从后侧配合压块夹持，装配方式灵活。电机输出轴承担低速大扭矩传递任务，不需要额外减速箱即可完成小负载点位运动，在短行程、高频次启停的工况下，步距角重复性好，开环控制即可满足多数轻载定位需求，控制系统只需搭配对应的步进驱动器发送脉冲信号，就能实现固定角度的分步转动。

　　结构建模过程中，前端盖、定子铁芯叠层、永磁转子组件、后端盖以及输出轴轴承位都按照实际装配关系拆分，前端盖中心设置轴承容纳腔，轴承内圈与输出轴轴颈过渡配合，外圈与端盖腔孔贴合，保证轴系径向跳动控制在小范围内。壳体侧面的凹凸卡扣结构用于电机在设备支架上的快速卡装，部分小设备不采用螺钉四面锁紧时，可通过侧边卡扣配合弹性压片完成固定，减少装配零件数量。电机尾部预留出线空间，绕组引线从侧部或尾部引出后接入驱动器，建模时对出线口做了避让圆角处理，避免线材在装配弯折时被壳体锐边割伤绝缘层。

　　安装边界方面，方形法兰的外轮廓尺寸决定了电机在安装面板上的占位，四角安装孔的孔距需要与设备支架孔位严格对应，轴伸长度要保证联轴器或带轮装入后不会与前端盖发生摩擦，轴端平面与紧定螺钉的位置要对齐，锁紧后传动件端面与端盖之间保留微小间隙。电机本体高度方向从法兰面到尾部外壳的尺寸，决定了设备腔体的纵深预留量，侧方卡扣位置则对应支架上的卡槽宽度，设计配套工装时需要在电机周围留出散热与走线空间，不能将壳体完全密封在无间隙的腔体内，步进电机低速运行时绕组产生的热量需要通过壳体表面向周围空气散发，保留一定空气流通间隙可以降低长时间运行后的温升。

　　转子部分采用永磁体与两段铁芯组合的混合式结构，定子绕组通电后磁场驱动转子按固定步距转动，建模时将转子与轴做成同轴装配关系，轴的前后两端分别由前端盖和后端盖内的轴承支撑，保证转子在定子内腔中转动时不与定子内壁发生扫膛。外壳的黑色包覆部分对应电机的绝缘与防护结构，金属端盖承担安装定位与轴承支撑功能，两种材质在模型中通过不同外观面区分，清晰表达出零件之间的装配层级。在进行整机设备布局时，这款电机可以水平安装带动横向滑台，也可以竖直安装驱动升降丝杠，方形机座的四个方向都具备定位基准，设计人员可以根据设备内部走线方向选择出线侧，不需要额外更改电机本体结构。针对轻载传动场景，输出轴搭配微型联轴器连接滚珠丝杠时，要保证电机轴与丝杠轴的同轴度误差在允许范围内，避免偏心带来的额外径向力损坏轴承；若采用同步带传动，则要控制带轮张紧力，过大的皮带拉力会让轴承受偏载，缩短电机使用寿命。整个三维结构完整还原了微型步进电机从外部安装接口到内部轴系支撑的全部关键特征，能够直接用于设备布局干涉检查、安装支架设计以及传动方案验证。
