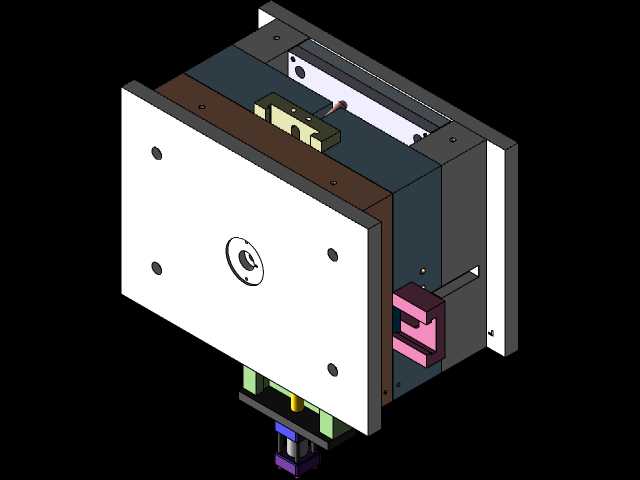

带MOTOT的丝锥自动模具结构设计

　　在五金零件批量攻丝加工的产线场景里，这类带MOTOT的丝锥自动模具，主要适配CA6140类普通车床的改造加装需求，解决传统手工装夹丝锥、手动进给攻丝时的牙型偏差、断丝锥、加工效率低的痛点。这套模具的核心功能是实现丝锥的自动进给、定程攻丝、到位自动退回的全流程动作，不需要操作人员手动控制进给行程，适配M3到M12范围内的标准公制丝锥安装，可对铜、铝、低碳钢等常见五金材质的工件完成内螺纹加工。从结构设计思路来看，这套模具采用模块化分层布局，主体安装基座采用45号钢调质处理，安装面的平面度控制在0.02mm以内，保证和车床中拖板的安装贴合度，避免加工过程中出现振动导致的螺纹烂牙问题。模具的动力传递部分，通过偏心轮结构将车床主轴的旋转运动转化为丝锥进给的直线往复动作，进给行程可以通过调整偏心距在0到50mm范围内无级调节，适配不同深度的螺纹孔加工需求。丝锥装夹端采用快换式弹性夹头结构，夹头内置蝶形弹簧缓冲结构，当攻丝扭矩超过丝锥额定承受值时，夹头会自动打滑，避免硬顶导致丝锥折断，同时夹头的同轴度控制在0.015mm以内，保证攻丝时的螺纹孔垂直度符合IT7级加工精度要求。模具的侧边设置有行程触发挡块，当进给行程达到预设值时，挡块触发行程换向机构，带动丝锥自动反转退回，不需要操作人员手动操作车床正反转开关，单工位加工的循环时间可以控制在3秒以内，相比手动攻丝效率提升4倍以上。从安装边界尺寸来看，

　　这套模具的整体外形长宽高尺寸控制在280mm220mm180mm范围内，安装孔位完全匹配CA6140车床中拖板的原有T型槽间距，不需要对车床床身做额外的打孔改造，安装时只需要通过T型螺栓将模具基座锁紧在中拖板上，调整好丝锥和工件装夹主轴的同轴度即可投入使用，适配性较强。模具的导向部分采用双直线光轴导向结构，光轴表面做硬铬镀层处理，硬度达到HRC58以上，配合自润滑铜套做滑动支撑，长时间往复运行的磨损量控制在0.01mm/10万次以内，减少日常维护的频次。在实际加工场景中，这套模具可以配套自动送料机构使用，完成水龙头壳体、五金接头、小型钣金件等零件的内螺纹自动加工，不需要操作人员逐件手动对刀、进给，

　　单人可以同时值守3到4台加装该模具的车床，大幅降低人工操作的劳动强度，同时避免人工操作时的进给速度不稳定导致的螺纹牙距不均、丝锥折断等质量问题。设计过程中特意将模具的易损件做了通用化处理，弹性夹头、换向拨叉、缓冲弹簧等零件都采用标准件规格，后期维护更换时不需要单独定制加工，减少设备停机维护的时间成本。模具的外露运动部件都设置有钣金防护挡板，避免加工过程中的铁屑飞溅进入运动副导致的卡滞问题，同时防止操作人员误触运动部件造成安全隐患。在攻丝冷却的适配设计上，模具基座预留有切削液喷嘴安装位，可以直接对接车床原有的冷却系统，在攻丝过程中自动喷射切削液，降低丝锥的工作温度，延长丝锥的使用寿命，同时冲走加工产生的铁屑，

　　避免铁屑挤在螺纹孔内导致的牙型划伤问题。这套结构的设计没有采用复杂的电控元件，纯机械结构实现自动攻丝的全流程动作，在老旧车床的改造场景中适配性极强，不需要额外铺设电路、加装PLC控制单元，改造成本仅为全自动攻丝机的十分之一左右，非常适合中小型五金加工企业的小批量多品种螺纹加工需求。针对不同的丝锥规格，只需要更换对应尺寸的弹性夹头即可完成切换，整个换型过程不超过5分钟，不需要重新调整整体的安装位置和行程参数，适配多品种小批量的柔性加工需求。模具的行程调整机构采用刻度盘标识，每一格刻度对应0.5mm的进给行程调整量，操作人员可以根据加工的螺纹孔深度直接读取刻度值调整行程，不需要反复试切验证，大幅降低换型调试的时间成本。
