机床用塔拉德罗式铰接支撑构件结构

项目分类:机床加工 发布时间:2023-09-05 ID:710091
  • 机床用塔拉德罗式铰接支撑构件结构
  • 机床用塔拉德罗式铰接支撑构件结构

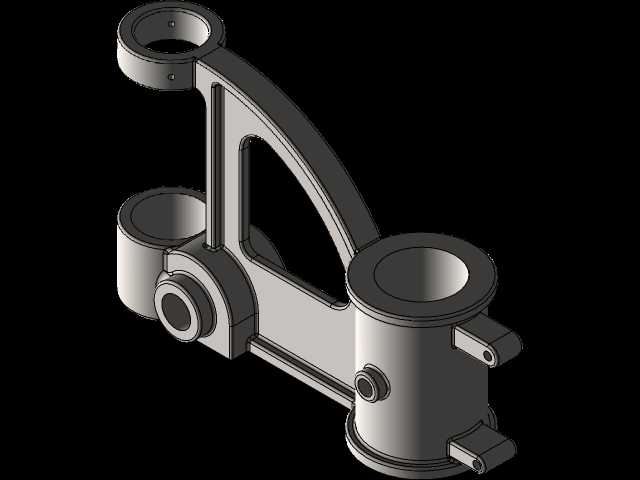

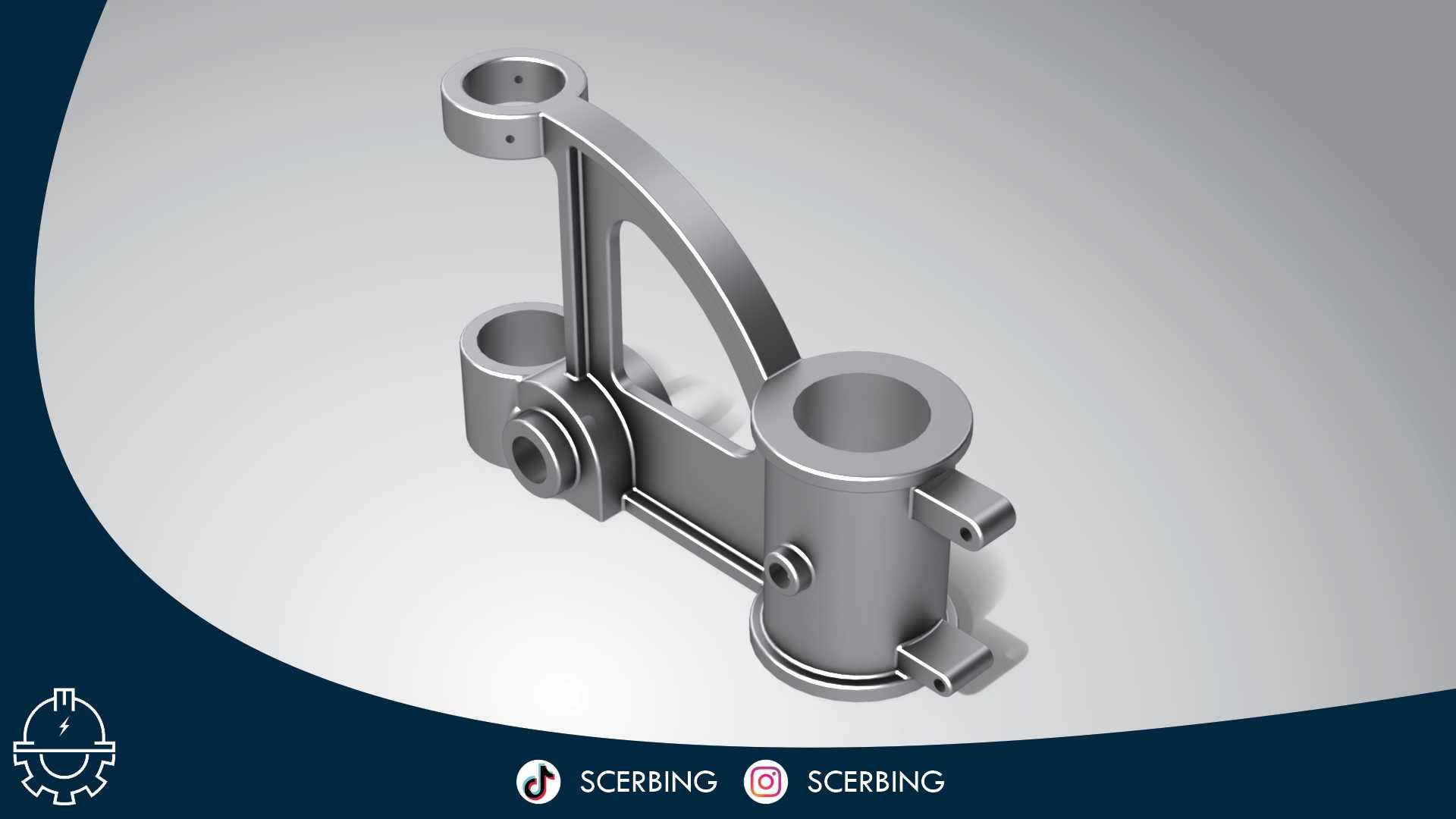

  在普通车床的溜板箱与进给机构联动区域,这类铰接支撑构件承担着多维度力传导与运动限位的核心作用,不同于常规的一体式支座,它需要同时适配两个旋转副的同轴度要求,还要兼顾纵向进给时的侧向抗扭性能,避免床身导轨在频繁往复运动中出现偏载磨损。从结构布局来看,构件主体采用三角镂空的桁架式设计,并非为了视觉上的轻量化,而是在有限的安装空间内平衡三个安装点位的刚度分配:上端的单耳铰接孔用于连接操纵杆系的拨叉组件,孔径公差严格控制在H7级,孔端预留的沉孔结构用来嵌入含油轴承衬套,减少手动操纵时的卡滞感;下端并列的两个筒状安装座,较粗的主筒体穿入进给光杠的支撑轴,侧面伸出的两个带孔凸耳用于锁紧定位套,防止轴系在高速进给时出现轴向窜动,较细的侧筒体则用来安装行程触块,当溜板移动到极限位置时触块碰撞床身限位块,触发进给机构的过载脱开。

  设计阶段最先敲定的是三个安装孔的中心距参数,这部分尺寸完全匹配CA6140车床床身的现有安装点位,不需要对原有设备做任何改装即可替换,主筒体的外径尺寸控制在42mm,刚好能嵌入溜板箱侧壁的预制安装槽,不会和旁边的开合螺母操纵机构产生运动干涉;上端铰接孔的中心到主筒体轴线的垂直距离为112mm,这个尺寸是经过反复校核的——既保证操纵杆扳动时的行程符合人手操作的舒适角度,又不会让构件在扳动到极限位置时碰到溜板箱的盖板。构件的壁厚设计遵循等强度原则,主筒体的壁厚设为6mm,连接臂的腹板厚度设为8mm,在臂身与筒体衔接的位置做了R8的圆角过渡,避免应力集中导致的长期交变载荷下开裂,毕竟车床在进行大切深车削时,进给机构的反向冲击力会直接传导到这个支撑构件上,圆角处理能把局部应力峰值降低40%以上。

  从实际装配的角度考量,构件上所有的安装孔端面都做了0.8mm的锪平处理,保证锁紧螺栓安装时端面贴合率不低于90%,不会因为安装面的倾斜导致轴系出现别劲的情况;侧筒体上的径向螺纹孔采用M6的细牙螺纹,用来紧定行程触块的安装杆,细牙螺纹的自锁性更好,在车床长期的振动环境下不会出现松脱。和传统的焊接式支撑构件不同,这个一体加工的构件不存在焊缝缺陷导致的断裂风险,所有的形位公差都能在一次装夹中加工完成,三个安装孔的平行度可以控制在0.02mm以内,远高于焊接件的形位精度,能有效减少光杠转动时的别劲磨损,延长光杠和支撑套的使用寿命。

  在实际应用场景中,这类构件除了用在普通车床的进给操纵机构,也可以经过尺寸改型后用在铣床的工作台进给锁紧机构、磨床的砂轮架微调机构上,核心的设计逻辑是一致的:用最少的材料实现多点位的铰接支撑,同时保证各个运动副的位置精度,避免多余的结构占用设备内部的宝贵安装空间。设计时特意将连接臂的镂空区域做成三角形,而非矩形或者圆形,是因为三角形的桁架结构在承受侧向弯矩时的变形量最小,当操作人员快速扳动操纵杆进行正反向进给切换时,连接臂的弹性变形量可以控制在0.05mm以内,不会因为构件变形导致操纵行程出现偏差,也不会出现扳动时的虚位感。另外,主筒体下端的凸缘结构做了3mm的突出设计,安装时这个凸缘会卡在溜板箱侧壁的定位槽里,不需要额外做定位销就能完成构件的周向定位,能大幅减少现场装配时的调整时间,维修更换时也不需要重新校准位置,拆下来换上新件就能直接使用。
