CA6140机床配套吊装连接构件

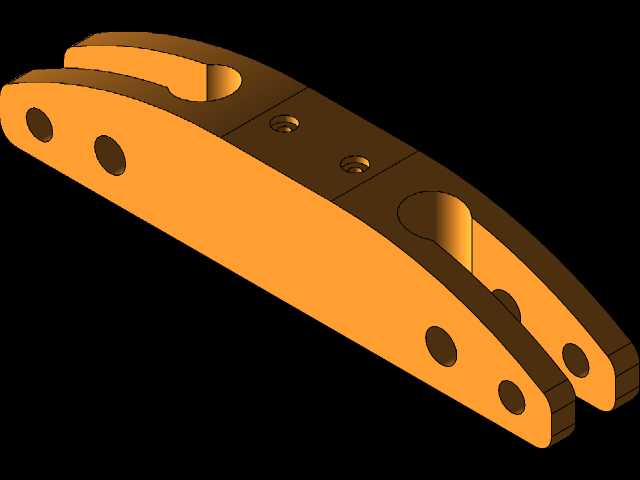

　　在普通卧式车床的整机装配、检修移位以及重型部件吊装转运场景中，这类长条形双叉式吊装连接构件是不可缺少的受力传力部件，主要承担CA6140车床床身、主轴箱等重型组件与起重吊具之间的连接载荷，避免吊索直接接触加工面造成磕碰损伤，同时通过标准化的孔位匹配实现快速装夹，适配车间内天车、手动葫芦等常规起重设备的作业需求。从结构设计逻辑来看，该构件采用整体式长臂双叉布局，主体沿长度方向做了等强度变截面处理，靠近吊点连接端的截面厚度更大，向远端叉口位置逐步过渡收窄，在保证整体抗弯、抗扭刚度的前提下尽可能削减非受力区域的材料冗余，降低构件自身重量，减少起重作业的额外载荷消耗。构件上分布的多组通孔承担不同功能：

　　靠近叉口端部的大直径通孔用于连接待吊装部件的吊装孔位，通过销轴实现铰接固定，保证吊装过程中构件可随部件重心小幅自适应偏转，避免硬连接产生的附加弯矩损伤孔位；中部的两组沉头螺纹孔用于安装限位挡板，防止吊装销轴在作业过程中轴向窜动脱出，同时沉头设计可保证安装后螺栓端面不超出构件表面，避免与周边部件发生干涉；长臂段分布的多个等距通孔一方面用于构件自身的减重，另一方面可在特殊吊装场景下搭配卸扣调整吊点位置，适配不同重心分布的部件吊装需求。从安装边界来看，该构件双叉开口的间距严格匹配CA6140车床对应吊装位的凸台宽度，装配后叉体内侧面与部件凸台侧面保留0.2-0.5mm的间隙，既保证销轴可顺利穿入，又避免间隙过大导致吊装过程中部件横向窜动；

　　构件长臂的长度经过重心校核，当吊点设置在长臂靠近上端的圆孔位置时，可保证被吊部件保持水平姿态，减少吊装过程中的姿态调整工作量，降低作业安全风险。构件的所有棱边均做了R2-R3的圆角倒钝处理，一方面消除加工过程中产生的锐边毛刺，避免装配作业时划伤操作人员，另一方面可减少应力集中，提升构件在交变载荷下的疲劳寿命，避免长期使用过程中在棱边位置产生裂纹扩展。在实际机床检修作业中，这类吊装构件往往需要搭配不同规格的销轴、卸扣使用，因此孔位的尺寸公差、位置度公差都有严格要求：铰接孔的公差带采用H7级精度，保证与销轴的间隙配合顺畅，同时避免间隙过大导致的吊装晃动；各孔位的位置度公差控制在0.1mm以内，保证与机床部件吊装孔的同轴度，

　　避免强行装配产生的内应力。从受力角度分析，该构件在额定载荷下的最大应力集中在中部螺纹孔附近以及吊点孔的内侧位置，设计时通过局部加厚、孔口倒圆角的方式分散应力，经校核可满足CA6140车床最重组件主轴箱的吊装载荷要求，安全系数达到4倍以上，符合车间起重作业的安全规范。不同于通用吊具的宽适配性，该构件是针对CA6140车床的吊装场景专门设计，孔位布局、长度尺寸、叉口间距都完全匹配该型号机床的结构特征，相比通用吊梁，其结构更紧凑，重量更轻，在机床装配线、设备维修班组的日常作业中，可大幅提升吊装作业的效率，减少通用吊具调整对位的时间，同时降低吊装过程中部件磕碰、吊具滑脱的安全隐患。构件的外形采用流线型过渡设计，没有突兀的凸起结构，在存放和转运过程中不易勾挂周边物件，长臂段的平面结构可稳定放置在工具架上，便于日常管理和取用。
