机床加工用L型可调式定位靠尺

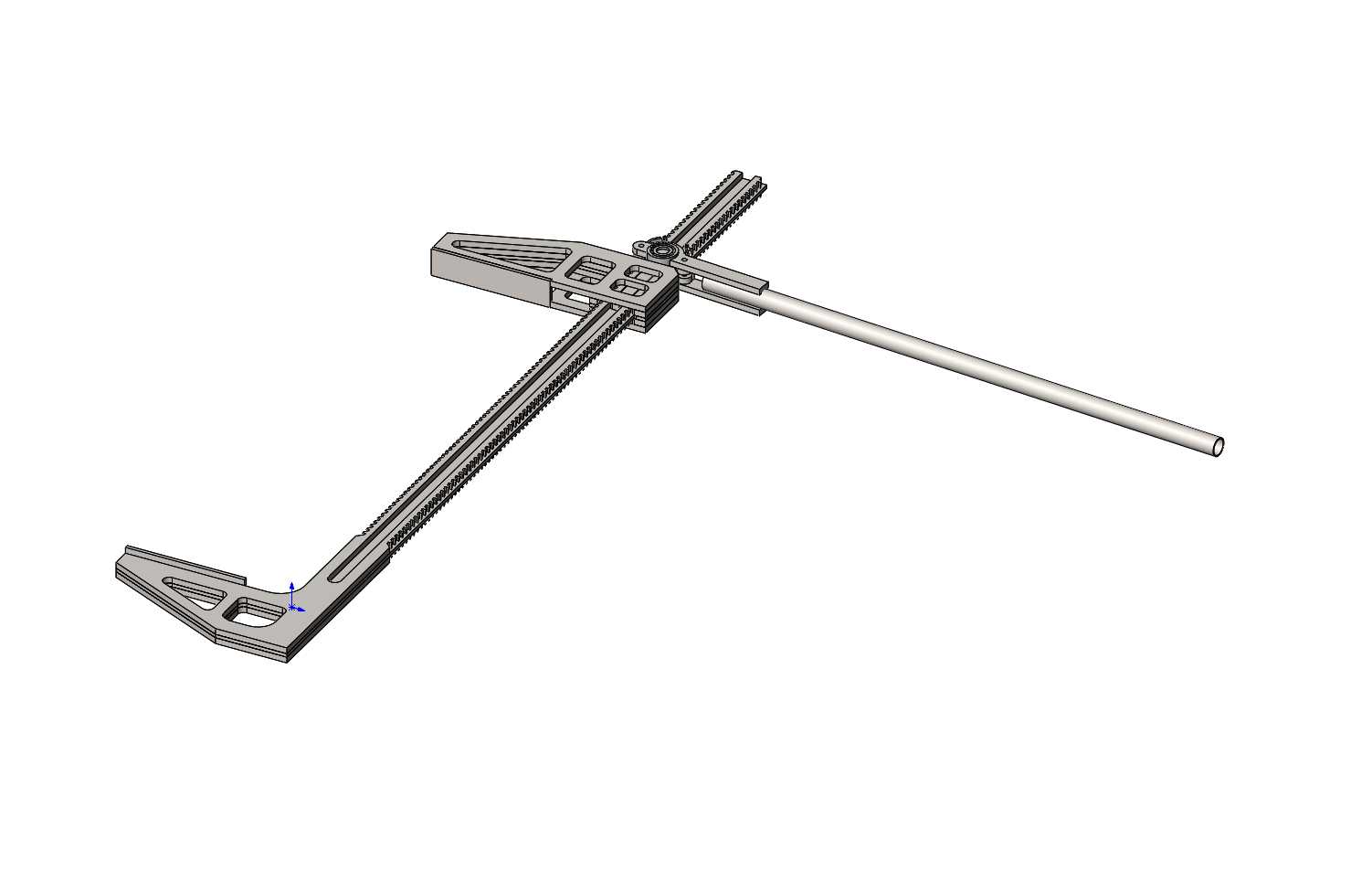

　　在普通车床、铣床的单件小批量加工场景里，这类L型可调定位靠尺是一线操作师傅非常常用的辅具，主要用来给长条类、角类工件做快速定位，替代反复打表找正的繁琐步骤，尤其是在CA6140这类普通卧式车床上加工带直角基准的型材工件时，不用每次都重新校准工件的装夹角度，能大幅缩短辅助装夹时间。从结构上看，这款靠尺采用L型直角基准座作为核心定位基准，直角边做了镂空减重设计，既保证了两个定位面的平面度、垂直度形位公差要求，又能减少整体重量，方便在机床工作台或者卡盘旁快速挪动摆放，不会因为自重过大带动机床工作台面的垫铁移位。横向贯穿的长滑移杆搭配可锁紧的滑移滑块，滑块上集成了锁紧旋钮与微调结构，松开旋钮时滑块可以沿着光杆做长距离的粗调，

　　适配不同长度规格的工件定位需求，粗调到接近位置后拧紧旋钮，还能通过滑块上的微调螺钉做毫米级的位置修正，保证定位尺寸的精度，光杆的末端做了圆滑收边处理，避免安装调整时刮伤操作人员的手套或者工件表面。设计时首先考虑的是机床加工现场的复杂工况，L型基准座的两个定位接触面都做了淬硬处理，硬度达到HRC45-50，避免长期被工件磕碰、挤压出现凹坑，影响定位基准的精度，基准座上的镂空槽不是随意开设的，是通过有限元应力分析后，在不降低整体结构刚性的前提下去除冗余材料，同时这些槽位还可以作为排屑通道，加工时产生的铁屑、切削液可以顺着槽位流出，不会堆积在定位面上导致定位出现偏差。安装边界方面，L型基准座的底面平面度控制在0.02mm以内，

　　能够平稳贴附在机床工作台的T型槽面或者花盘平面上，不需要额外做适配加工，横向光杆的直径采用通用的16mm规格，和市面上常见的机床附件支架孔径匹配，滑移滑块的行程覆盖0-300mm的调节范围，能够满足大部分常规长度工件的定位需求，滑块的锁紧机构采用顶丝加摩擦片的结构，锁紧后不会因为机床切削振动出现滑移，保证加工过程中定位位置的稳定性。实际使用时，既可以将L型基准座靠紧机床的固定导轨面作为基准，调整滑块位置来抵住工件的端面，实现工件轴向尺寸的快速定位；也可以将L型的两个内直角面贴紧工件的直角边，用来校准工件的装夹垂直度，替代直角尺的打表操作，在铣床上加工长条工件的侧边时，还可以把这个靠尺固定在平口钳的固定钳口侧，给工件做侧向定位，

　　避免工件装夹时出现歪斜。和传统的固定挡块相比，这种可调式的结构不需要针对不同长度的工件专门制作不同规格的挡块，一套靠尺就能覆盖多种尺寸的定位需求，减少了现场辅具的存放数量，调整过程不需要借助额外的扳手工具，直接用手拧动锁紧旋钮就能完成固定，操作非常便捷。结构上所有的棱边都做了R1以上的倒角处理，没有尖锐的毛刺，避免操作人员调整时被划伤，光杆和滑块的配合间隙控制在0.01mm以内，调整时不会出现晃动，保证每次定位的重复精度能够控制在0.03mm以内，满足普通机加工的尺寸公差要求。
