层叠嵌套式黑白条纹创意碗结构设计

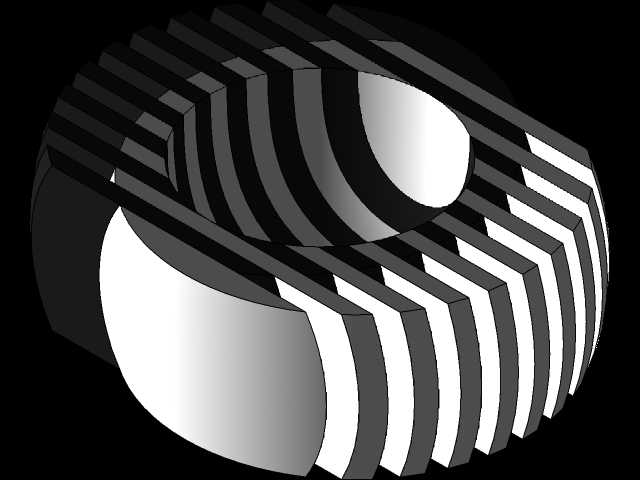

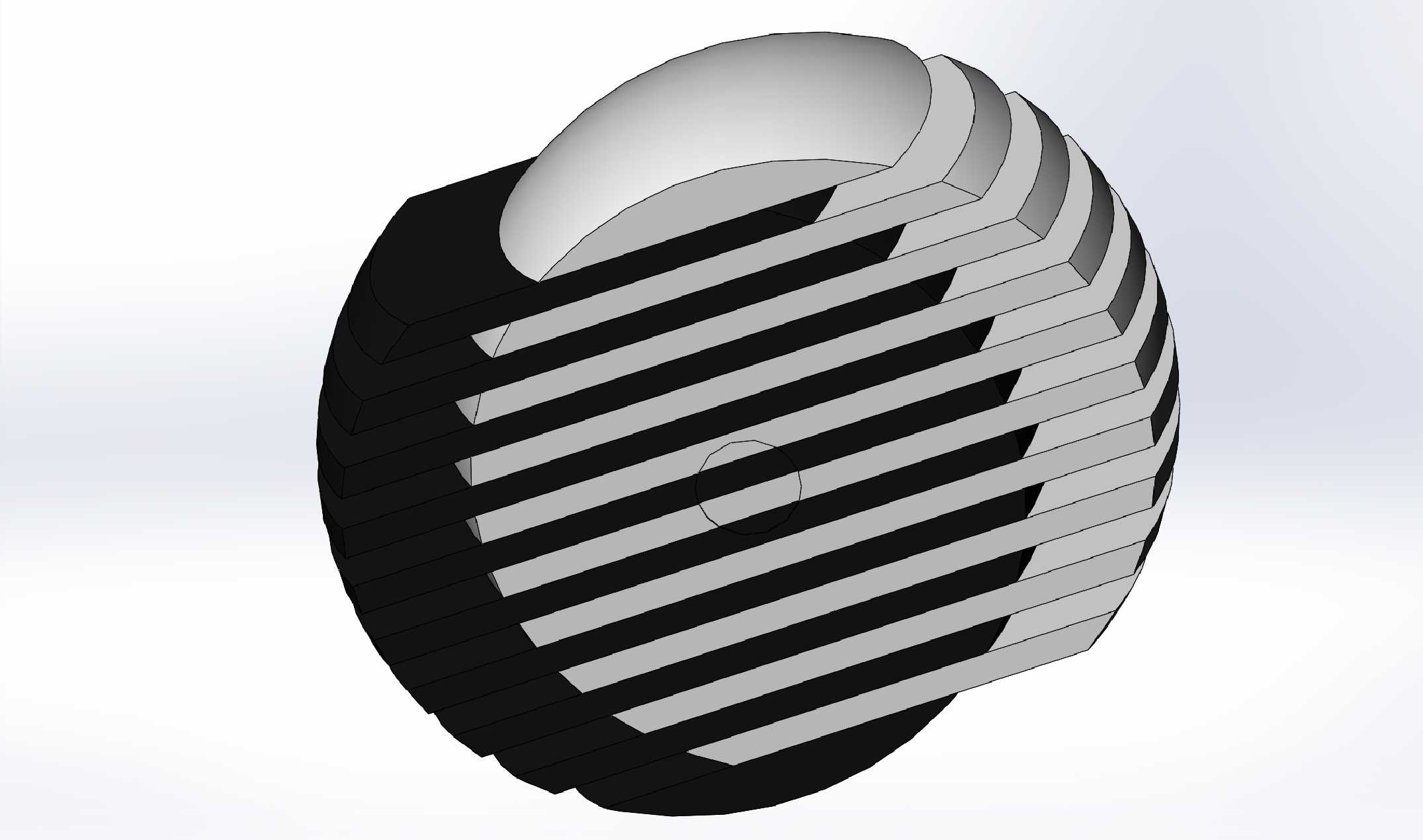

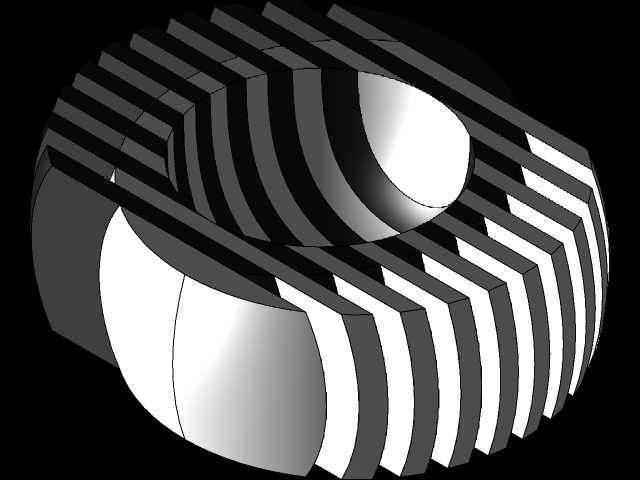

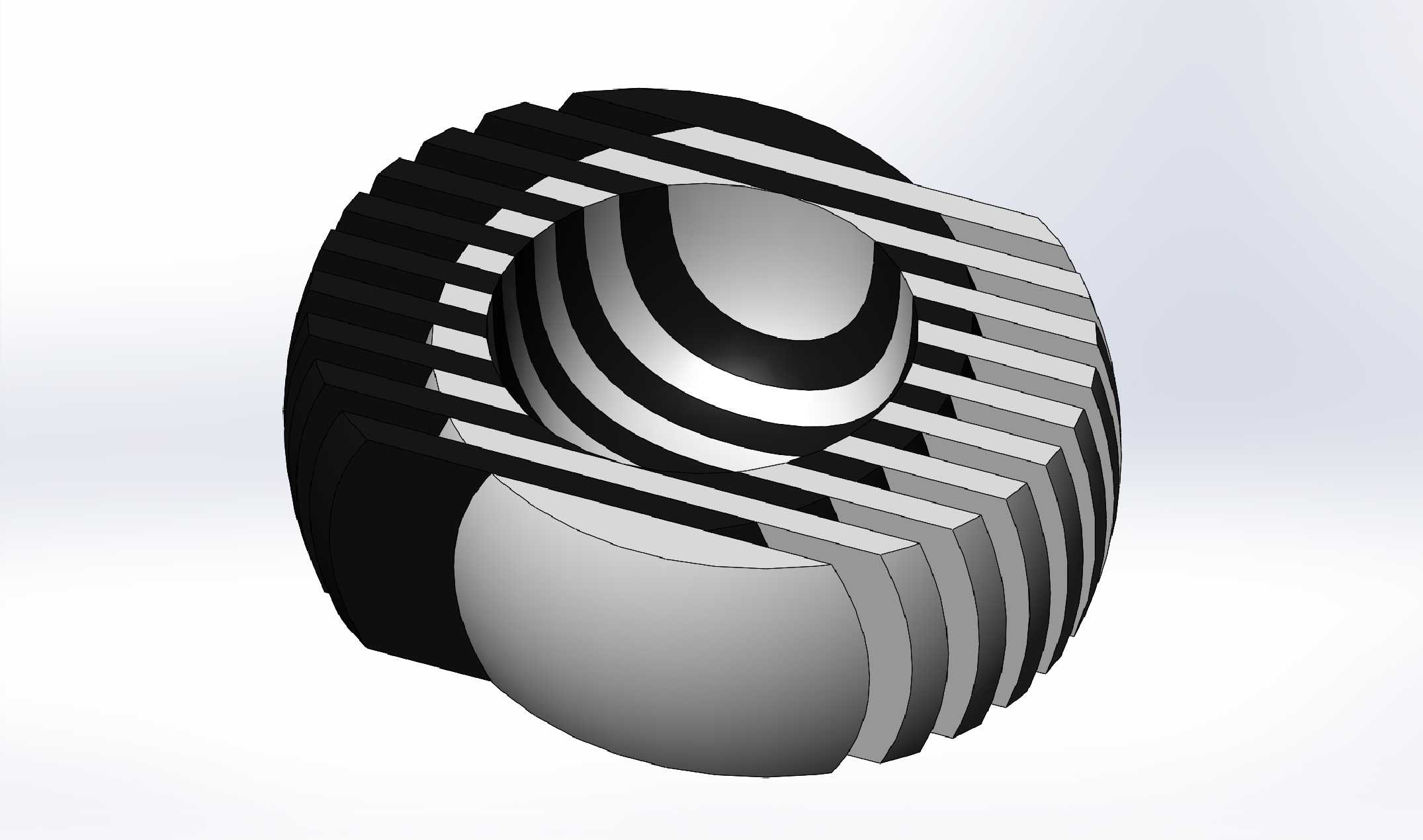

　　这款层叠嵌套式的碗状结构，最初的设计出发点是适配多轴机床加工的工艺演示场景，同时兼顾创意装饰摆件的实用属性，在机床加工实训、工艺展示场景中，这类结构可以直观展现多轴联动加工的走刀逻辑，也能作为文创类机加工产品的典型参考案例。从结构功能来看，该作品打破了常规碗类构件的单壁实心设计，采用多层等厚切片沿径向交错排布的形式，内层嵌套的半球形结构与外层碗状基体通过层片的错位衔接形成整体，既保留了碗类构件的容纳腔体基础功能，又通过层间的镂空间隙形成独特的视觉效果，在作为工艺摆件放置时，不同角度的光线穿过层间缝隙会形成错落的光影层次，相比常规实心碗件更具展示性。设计过程中首先确定了整体的球形回转基体轮廓，以常规家用碗的握持尺寸为基准，

　　整体外轮廓最大直径控制在120mm范围内，碗口深度设定为65mm，保证单手握持的舒适度边界，内层嵌套的半球结构直径设定为80mm，与外层碗体内壁保留2mm的均匀间隙，避免层片在加工过程中出现干涉。层片的厚度统一设定为5mm，相邻层片之间的间隙与层片厚度保持一致，沿圆周方向均匀排布12组层片结构，每一层片的截面轮廓都沿回转基体的径向做等距偏移，同时在层片的内外侧分别衔接内层半球与外层碗壁，保证整体结构的连接强度，不会因为镂空设计出现结构松散的问题。在加工适配性上，这类结构需要采用四轴及以上的机床进行加工，加工时可以先完成整体回转基体的粗加工，再通过分度转台的旋转配合立铣刀完成层间间隙的铣削，加工过程中需要注意层片衔接处的走刀速度控制，

　　避免薄型层片出现让刀变形，保证每一层片的厚度均匀一致。从实际应用场景来看，该结构既可以作为机床加工教学中的实训案例，帮助学员理解多轴加工的分度定位、走刀路径规划逻辑，也可以作为金属、木质材质的文创产品量产参考，加工完成后经过表面抛光处理，黑白相间的层片对比可以形成强烈的视觉辨识度，放置在桌面作为收纳容器使用时，层间的镂空结构也能快速沥干容器内的残留水分，适配小型杂物、干果类物品的收纳需求。结构设计时特意规避了尖锐的棱角，所有层片的边缘都做了R1mm的圆角处理，避免日常使用时出现划伤风险，同时圆角处理也能降低加工过程中的应力集中，减少薄型结构加工后的变形量。内层半球结构的底部与外层碗体的底部保留了10mm的实体连接区域，

　　保证整个嵌套结构的连接刚性，即使受到轻微的外力碰撞，内层结构也不会出现偏移脱落的问题。在安装边界层面，该构件作为独立的摆件或容器使用，不需要额外的安装固定结构，底部设计了直径50mm的平整支撑面，放置在水平台面时可以保证足够的稳定性，不会因为层片的镂空设计出现重心偏移的问题，支撑面的平面度控制在0.1mm以内，避免放置时出现晃动。从结构设计的逻辑来看，该作品将常规的回转体实体结构做了切片化的重构，在不破坏原有构件基础功能的前提下，通过结构的拆分重组形成了独特的外观效果，这种设计思路也可以延伸到其他回转类文创产品、机械装饰构件的设计中，在保证结构强度的前提下最大化提升产品的视觉表现力，同时适配机床的多轴加工工艺，不需要复杂的工装夹具就可以完成整体加工，降低了这类创意结构的加工门槛。
