CA6140车床专用CNC加工支架结构件

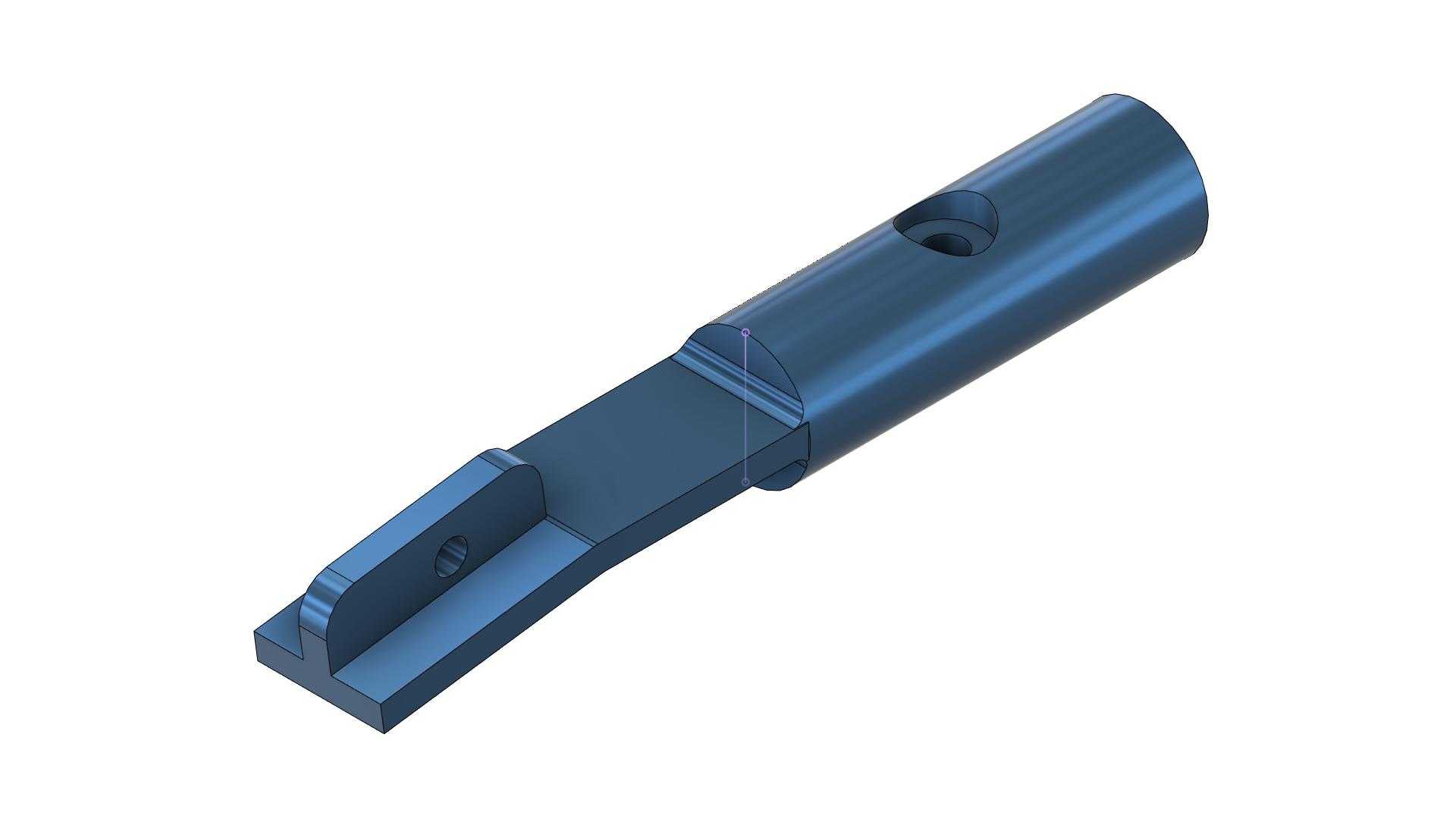

　　这款支架结构件是CA6140普通车床数控改造场景中配套的专用功能部件，主要承担车床进给系统辅助支撑、刀具微调机构连接定位的作用，在普通车床数控化升级的项目里，这类定制支架是替代原有手动进给机构连接位、适配加装伺服传动组件的核心衔接零件，直接决定改造后机床进给运动的稳定性与重复定位精度。从结构设计来看，零件整体采用长杆加叉形连接端的布局，长圆柱主体段设置有径向贯通的销孔，用于和车床床身侧的安装基座穿销固定，销孔位置经过受力校核，避开了杆体应力集中区域，保证装夹后不会因切削振动出现连接松动。杆体与叉形连接端的过渡位置做了加厚凸台处理，这个结构细节是为了抵消车削加工时切削力传递带来的弯矩，避免长期交变载荷下过渡位置出现疲劳断裂。

　　叉形连接端的开口尺寸严格匹配配套的微调滑块宽度，端部设置的沉头安装孔用于锁紧微调组件，孔位同轴度公差控制在0.02mm以内，保证微调机构滑动时无卡滞。设计过程中优先考虑了零件的加工工艺性，圆柱主体段可直接采用圆钢料一次车削成型，叉形端通过CNC铣削加工完成，所有安装孔位均设计为标准直径规格，无需定制特殊刀具即可完成全工序加工，有效控制加工成本与生产周期。安装边界方面，圆柱主体段外径与原有车床安装座的内孔尺寸完全适配，无需对原有床身结构进行二次扩孔或焊接改造，安装时仅需拆除原有手动操作的连接柄，将该支架插入原有安装位后穿入定位销即可完成固定，叉形端的伸出长度经过精确计算，保证连接后的微调机构行程覆盖车床原有的进给行程范围，

　　不会出现行程超限或行程不足的问题。在实际使用场景中，该支架需要承受车削加工时的轴向进给力与径向切削分力，因此材料选型默认采用45号钢调制处理，表面做发黑防锈处理，可适应车间内多切削液、多金属粉尘的工作环境。零件的外形轮廓无多余冗余结构，所有棱边均做了C1倒角处理，既避免安装时划伤操作人员，也能减少应力集中点。叉形端的两个夹持面平面度公差控制在0.01mm，保证与微调滑块的贴合面积达到90%以上，锁紧后不会出现连接间隙，避免进给运动时出现反向间隙误差。从三维建模的角度来看，建模过程中优先以安装基准面为坐标原点，先绘制圆柱主体的回转轮廓生成基础实体，再通过拉伸切除生成径向销孔，之后绘制叉形端的截面轮廓沿杆体轴向拉伸，

　　对过渡位置做圆角强化处理，最后生成端部的沉头安装孔，所有特征均采用参数化设计，后续如果需要适配不同型号车床的安装尺寸，仅需修改对应参数即可快速生成新的模型，无需重新绘制全部特征。这类支架零件在机床数控改造项目中属于典型的定制化衔接部件，没有统一的标准件可以直接替代，设计时需要完全匹配原有设备的安装尺寸与新增组件的连接要求，既要保证结构强度满足切削负载要求，也要控制零件的整体重量，避免增加进给机构的运动负载。
