马自达Miata前悬架构件三维数模

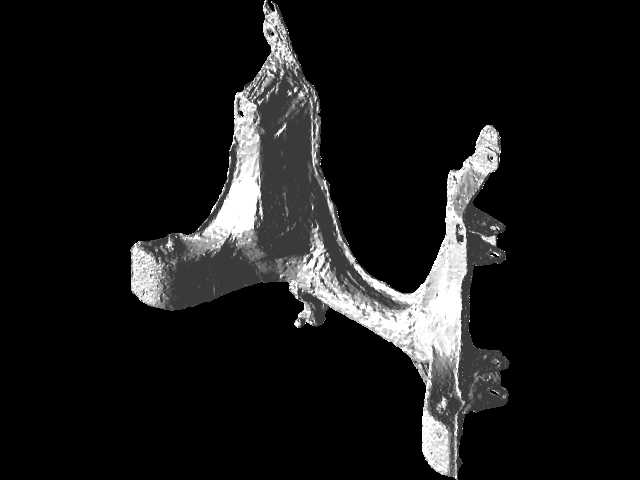

　　在乘用车底盘开发流程中，前悬架作为连接车轮与车身的核心承载传力部件，直接决定车辆的转向响应特性、行驶滤震表现以及极限工况下的操控稳定性，针对马自达MX-5 Miata这类轻量化后驱跑车的前悬架构件建模，需要完全贴合原车硬点参数，还原各连接位的装配逻辑，才能为后续的改装适配、结构优化、逆向开发提供可靠的数模基础。这套前悬架数模还原了塔顶安装座、减震器连接位、转向节衔接结构、下摆臂固定点的全部几何特征，从结构布局来看，其采用的是麦弗逊式独立悬架的典型拓扑，塔顶位置预留的四个螺栓安装柱，对应车身轮拱内侧的减震器塔顶固定位，安装柱的伸出长度、分布节圆直径完全匹配原车的安装孔位坐标，能够保证减震器总成装配后不会与轮拱内衬、

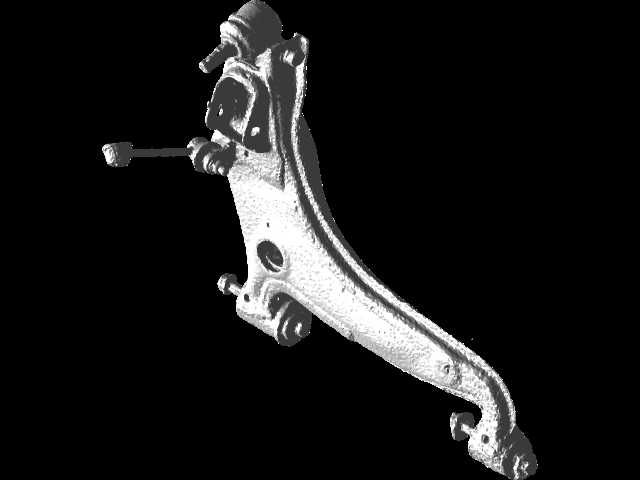

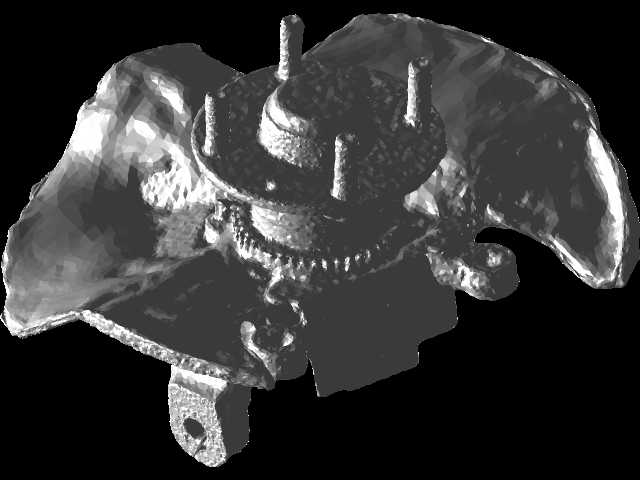

　　转向拉杆发生运动干涉。下部的带孔支耳结构是下摆臂与转向节的球销连接点位，孔位的同轴度、端面的平面度在建模时都做了特征保留，方便后续做装配公差分析、连接强度校核时直接提取几何特征。建模过程中优先保证了各安装硬点的坐标精度，所有连接位的相对位置关系完全参照实车扫描点云拟合，没有做随意的比例缩放，这一点对于底盘改装场景尤为重要——很多玩家在更换短弹簧、绞牙避震、可调摆臂时，需要基于准确的硬点位置做运动学仿真，计算悬架跳动时的主销后倾、外倾角变化曲线，如果数模比例存在偏差，仿真得出的参数就完全失去参考价值，甚至会导致改装后出现轮胎偏磨、转向卡滞的问题。从结构细节来看，塔顶位置的加强筋布局完全还原了原厂冲压焊接结构的形态，这些加强筋的走向、

　　厚度直接决定了塔顶的抗扭刚度，在激烈驾驶时，塔顶需要承受减震器传递的纵向、侧向冲击，如果刚度不足会出现塔顶形变，导致车轮定位参数发生不可逆的偏移，数模中保留这些加强筋特征，能够方便工程人员做有限元分析时，准确模拟不同受力工况下的应力分布，识别应力集中的风险点位，为结构强化方案提供数据支撑。下部的齿状环形结构是减震器弹簧的下座定位结构，其齿形的角度、分布间距匹配原厂弹簧的端部圈型，能够保证弹簧装配后不会出现转动移位，避免弹簧预紧力分布不均导致的异响、滤震质感下降问题。在实际应用场景中，这套数模既可以用于高校车辆工程专业的悬架结构教学演示，帮助学生理解麦弗逊悬架的组成结构与传力路径，也可以用于改装厂商开发适配Miata车型的底盘强化件，

　　比如塔顶加强杆、可调下摆臂等产品的前期设计，直接在数模上匹配安装位尺寸，省去反复测绘实车的工序，缩短产品开发周期。需要注意的是，当前数模仅还原了构件的几何外形特征，未对各钣金件的料厚、焊接点位做分层处理，在做深度结构仿真时，需要根据实车的材料参数、连接工艺补充对应的属性设置，才能得到更贴近实际工况的计算结果。在安装边界方面，这套前悬架构件的上部安装面与车身纵梁的连接位需要保证平面度公差在0.2mm以内，否则装配后会出现装配应力，长期使用容易出现固定螺栓松动、构件疲劳开裂的问题；下部与转向节连接的球销孔位，需要保证孔轴线与转向节主销轴线的夹角符合原厂设计参数，否则会导致转向回正力异常，影响驾驶手感。在做悬架运动仿真时，需要结合减震器的行程参数、弹簧刚度参数、缓冲块位置参数，模拟车轮上下跳动、转向转动的全行程运动，检查所有构件之间的最小间隙，保证在极限压缩、极限转向的工况下，不会出现构件之间的硬接触摩擦。对于三维建模从业者而言，这类底盘构件的建模核心不在于外观曲面的光顺度，而在于安装硬点的位置精度、配合特征的尺寸准确性，所有的倒角、让位槽、安装孔的特征都要完全匹配实车状态，不能为了建模方便随意简化关键配合特征，否则数模就失去了工程应用价值，只能作为外观展示使用。
